分体式离心电动鼓风机结构设计方案

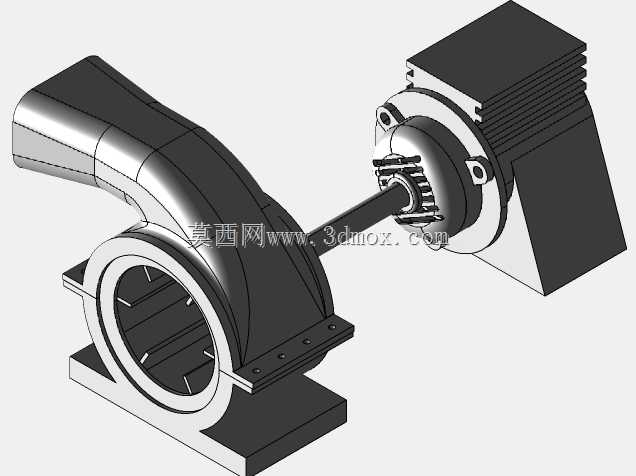

这款分体式离心电动鼓风机的结构设计，核心围绕工业场景下的小空间送风、低压鼓风需求展开，区别于传统一体式风机的布局，将动力驱动单元与风轮蜗壳组件通过传动长轴做分体式衔接，能适配安装空间受限、动力端需要远离高温或高湿风道的特殊工况。从实际应用场景来看，这类结构常出现在小型工业设备的散热供风、燃烧器助燃送风、小型物料气力输送的低压风源环节，也可配套在小型实验设备、环保除尘的末端引风单元中，相比同功率的轴流风机，能提供更高的出口风压，克服更长的风道阻力。

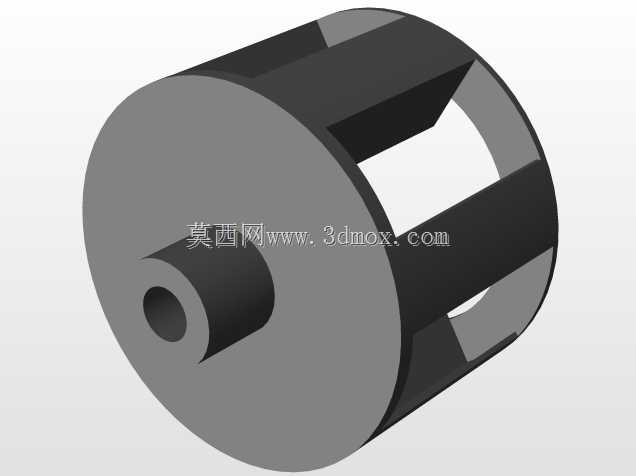

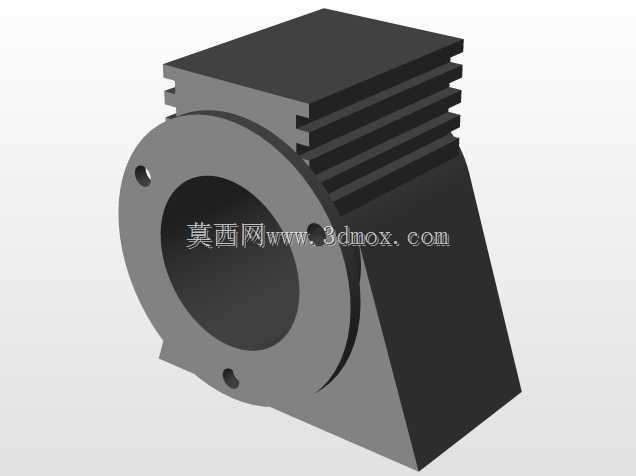

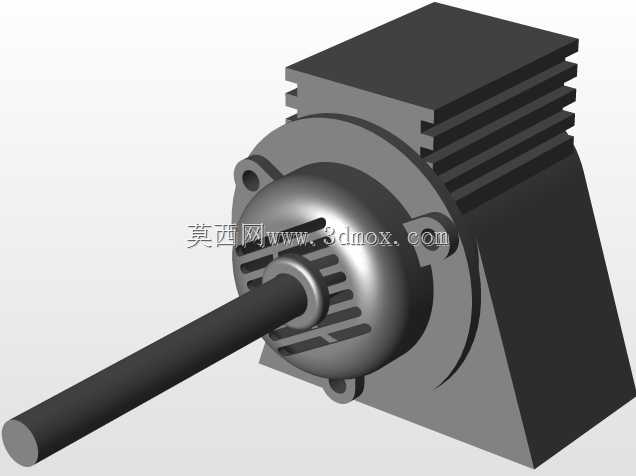

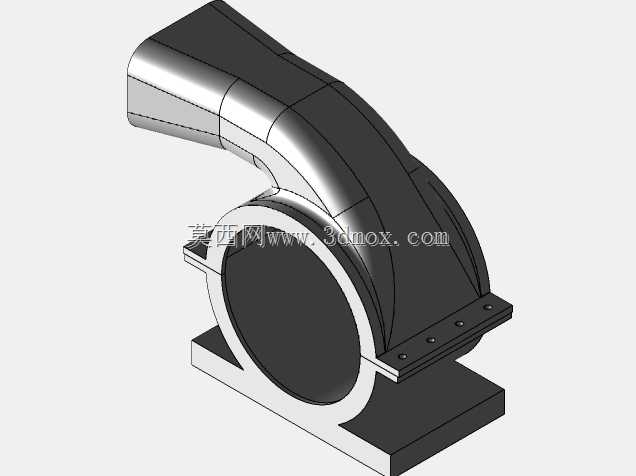

设计思路上，首先对蜗壳流道做了渐扩式曲面优化，进风口采用收敛式弧形接口，能降低气流进入风轮时的紊流损失，风轮内置的径向直叶片适配宽范围的转速区间，不会因为工况小幅波动出现明显的效率跳水。驱动端的电机外壳做了平行散热筋结构，能在连续运行时通过自然对流带走绕组热量，不需要额外加装散热风扇，简化了整体结构。传动连接部位采用了定位凸台加锁紧结构的设计，保证长轴传动时的同轴度，避免高速运转时出现径向跳动引发的振动噪音。

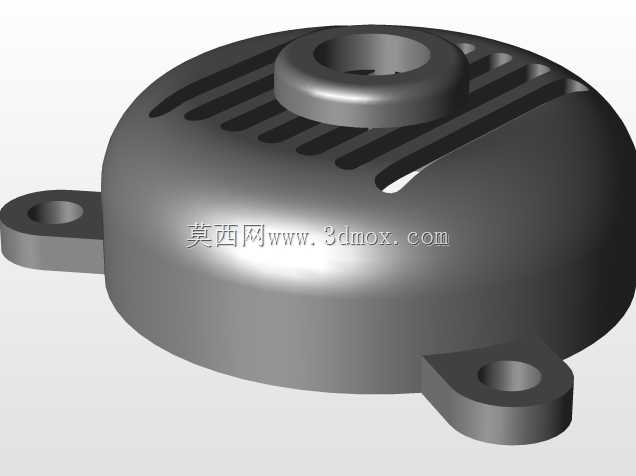

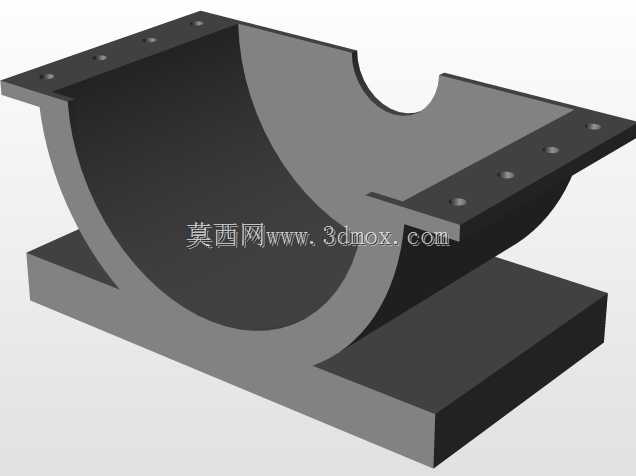

安装边界方面，蜗壳底部设计了带安装孔的一体式铸造支座，两个安装脚的孔位间距适配常规的槽钢安装基准，电机端同样设置了独立的安装固定面，两个分体单元的安装面共面度在设计时控制在0.1mm以内，避免装配时出现轴系别劲的问题。出风口的法兰接口采用标准的矩形法兰尺寸，能直接对接常规的通风软管或硬质风道，不需要额外做转接件。整体结构的外形尺寸控制紧凑，蜗壳部分的回转半径适配小空间的安装需求，电机部分的散热筋朝向预留了足够的空气流通间隙，即使在密闭的设备舱内安装，也能保证散热效率不打折扣。

从功能特性来看，这款结构的分体设计能让电机部分远离输送的气流，当输送的气流带有少量水汽、轻微粉尘或者温度偏高时，不会直接接触电机绕组，大幅提升了复杂工况下的运行可靠性，相比一体式风机减少了电机进灰、受潮引发的故障概率。蜗壳与支座的一体化设计也减少了装配环节的拼接零件，降低了整体的装配累计误差，同时提升了蜗壳部分的结构刚性，运行时的壳体振动更小。
