红蓝交织双螺旋扭绞线缆结构三维建模

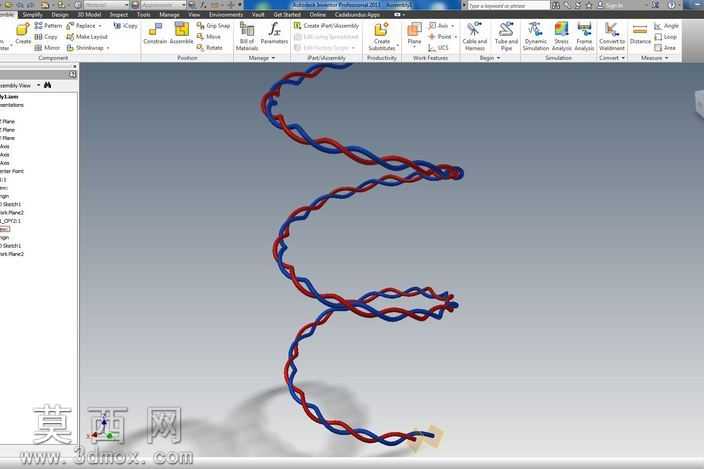

本作品为双螺旋扭绞结构的三维建模成果，整体呈现红蓝两色线缆相互螺旋缠绕的形态，建模过程依托三维设计软件完成，首先通过螺旋线生成工具确定整体螺旋走向的基准路径，针对多段连续弯折的螺旋段，分别设定对应螺距、圈径参数，保证每一段螺旋的曲率过渡自然顺滑，无生硬转折。建模时先分别构建红、蓝两根单根线缆的实体，单根线缆采用圆形截面沿引导线扫掠的方式生成，保证线缆粗细均匀一致，截面轮廓规整无变形。随后通过空间位置约束，将两根线缆沿共同的螺旋中心轴进行扭绞装配，调整两根线缆的相对相位，确保二者全程紧密贴合无穿模、无间隙分离，还原双绞线相互绞合的真实结构特征。材质设置上，分别为两根线缆赋予红、蓝两色的哑光塑料材质，调整材质的粗糙度、反光度参数，模拟常规线缆外皮的质感，避免过度反光造成结构展示不清。渲染阶段采用柔和的均匀布光，在结构下方添加柔和投影，增强三维结构的空间立体感，同时保留结构的完整轮廓展示，方便观察每一段扭绞的缠绕细节。设计过程中重点关注多段螺旋衔接处的扭绞一致性，避免不同螺旋段出现绞合松紧不一、错位偏移的问题，通过参数化调整螺旋线的升角、扭转圈数，保证整根双螺旋结构从顶端到底端的绞合节奏统一，既还原了双绞线的经典绞合结构，也通过多段弯折的螺旋造型，拓展了螺旋扭绞结构的形态展示效果，可用于螺旋结构原理演示、线缆结构教学参考等场景，建模过程中所有特征均保留参数化可编辑属性，可根据需求调整螺距、线缆直径、绞合圈数等参数，适配不同的展示或应用需求。
