手持式信号发射装置外观结构三维造型

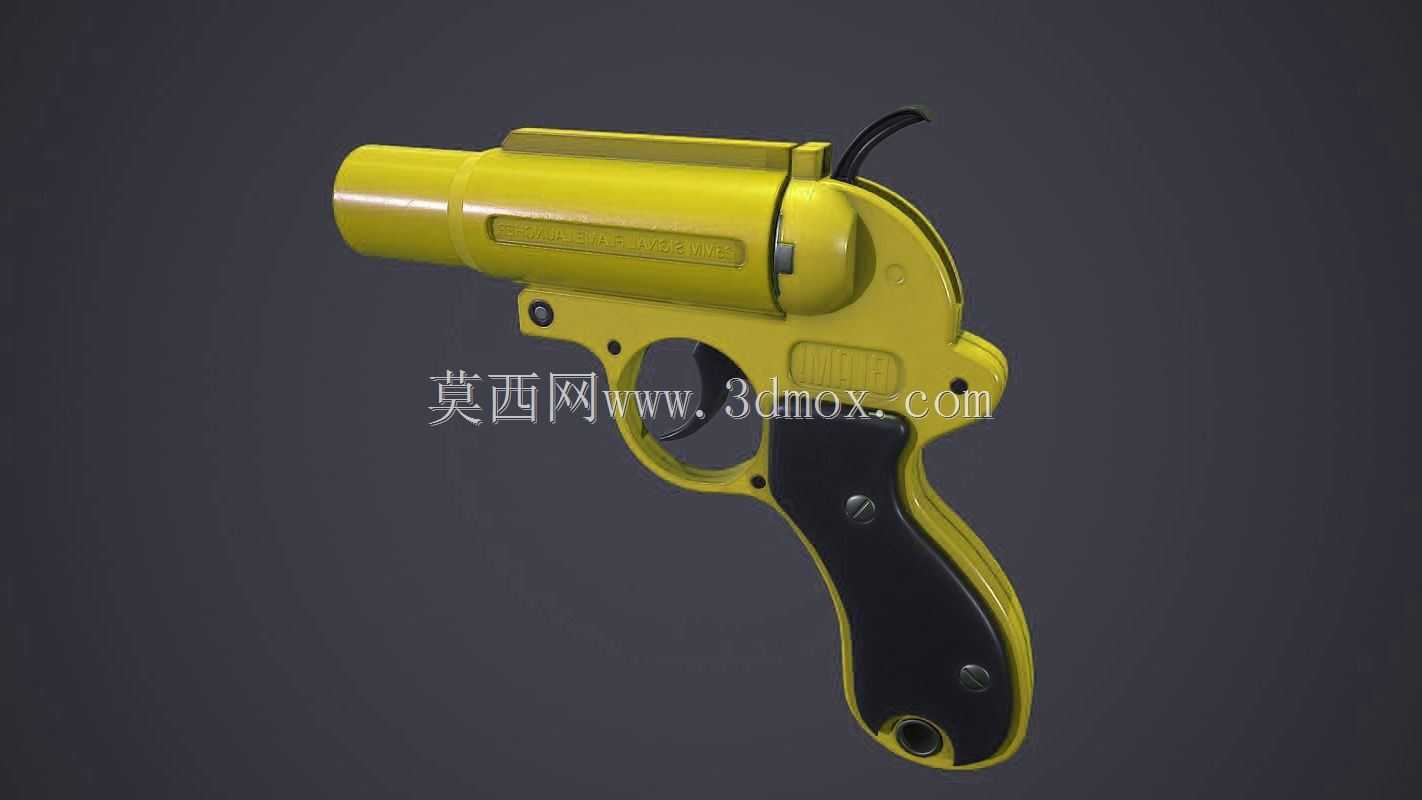

这款手持式信号发射装置的三维造型，完全还原了同类应急信号器具的真实结构比例，整体采用单管撅把式的经典布局，握把贴合人手握持的生理曲线设计，握持区域做了防滑贴合的曲面处理，扳机护圈做了圆弧过渡，避免使用过程中剐蹭手部。从结构设计逻辑来看，这类装置主要应用在野外作业遇险求救、海上作业方位标识、户外探险应急联络、场地临时信号调度等场景，依靠发射不同颜色的信号弹实现远距离视觉信号传递，在能见度良好的环境下可视距离可达数公里，是应急救援体系里非常经典的目视信号装备。

设计过程中首先明确了手持使用的核心边界，整体长度控制在单手握持可稳定操作的范围内，枪管部分做了等径直筒的结构设计，既保证信号弹的装填行程，也兼顾整体结构强度，击发机构的外露拨杆做了上翘的曲面处理，操作时不需要大幅度调整手部姿势即可完成待击动作。握把部分采用双色结构设计，主体框架为高强度工程塑料材质，握持贴片做了凹凸纹理的防滑处理，握把底部预留了挂绳孔位，方便使用者通过挂绳将装置固定在装具上，避免行进过程中脱落丢失。

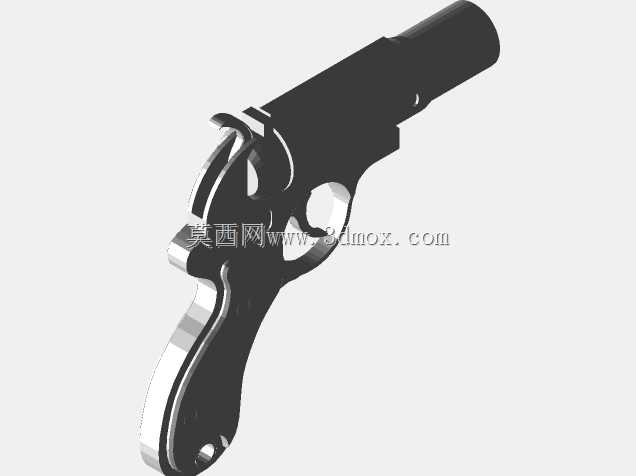

从结构装配的角度来看，该模型还原了装置的铰接开合结构，枪管与握把框架通过销轴实现铰接连接，撅开后即可完成信号弹的装填与退壳动作，闭锁结构设置在枪管尾部与框架的结合位置，保证击发时的结构闭锁强度，避免出现膛压泄漏的风险。扳机部分采用圆弧曲面设计，扣动行程控制在适合手指操作的合理范围内，扳机力的传递路径做了简化处理，既保证击发动作的可靠性，也尽可能减少不必要的零件数量，降低生产装配的复杂度。外形上整体采用高可见度的亮黄色主体配色，搭配黑色的握持贴片，在野外环境下即便装置掉落也能快速被发现，表面的标识凹槽还原了真实产品的铭文位置，整体曲面过渡全部做了圆角处理，没有尖锐的棱角，避免携带过程中剐蹭装具或者划伤使用者。在建模过程中，所有配合面都预留了合理的装配间隙，铰接位置的销轴孔做了同轴度约束，保证开合动作的顺畅性，握把贴片的固定螺丝位置做了沉孔处理，装配后螺丝端面不会突出握把表面，保证握持的舒适度。
