复古电吉他拾音器安装框架三维结构

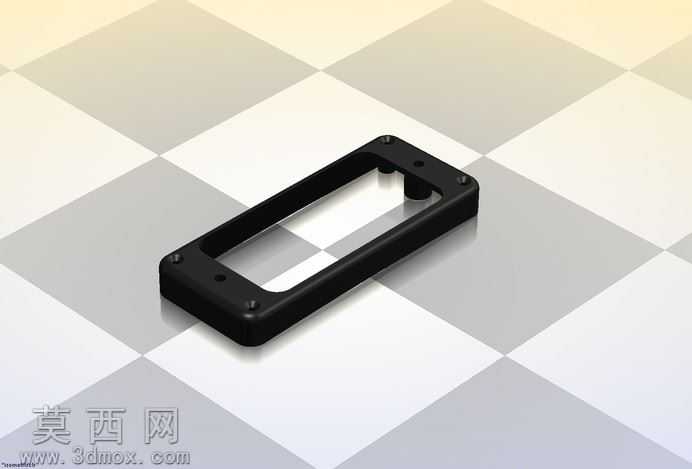

本作品为复古款电吉他拾音器安装固定框架的三维建模作品，建模过程以1960年代经典Hofner系列电吉他的原厂拾取框架为原型开展参数化还原，首先通过查阅同批次Verithin系列4573、4574、4578等型号的原厂配件尺寸参数，确定框架的外轮廓长宽比例、内框镂空尺寸、边角圆弧过渡半径以及安装孔位的精准坐标，保证模型与原厂配件的安装适配性完全匹配。建模阶段采用SolidWorks开展实体特征建模，首先绘制框架的外轮廓与内镂空的闭合草图，通过拉伸凸台命令生成框架的基础实体，针对框架边角的圆润过渡特征，采用恒定半径圆角命令对所有锐边进行倒圆角处理，还原老式五金配件的温润边角质感；针对框架上的沉头安装孔位，先通过草图定位六个安装孔的中心坐标，分别使用拉伸切除命令生成通孔与沉头台阶，保证螺丝安装后表面齐平无凸起。材质与渲染阶段，为框架赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数至0.75，还原老式电木配件的磨砂哑光质感，同时为安装孔内的金属嵌件赋予哑光金属材质，模拟内嵌金属螺母的金属光泽；渲染场景采用灰白棋盘格地面作为展示背景，添加柔和的顶光与侧补光，弱化硬阴影突出框架的轮廓立体感与边角细节，清晰展现框架的整体造型与结构特征。结构设计上，该框架为长方圆角镂空式结构，外框整体为等宽边设计，内框镂空区域为拾音器的安装容纳空间，六个沉头安装孔均匀分布在框架的两条长边上，安装时可通过螺丝将框架固定在吉他琴身的拾音器开槽位置，再将拾音器固定在框架内部，既能够对拾音器起到固定限位作用，也可以垫高拾音器调整与琴弦的间距，同时黑色哑光的外观也能与复古款电吉他的深色琴身形成视觉协调，还原经典老琴的外观质感。建模过程中对框架的壁厚进行了等比例还原，保证框架的结构强度与轻量化的平衡，所有孔位的位置公差控制在0.02mm以内，确保模型可直接用于3D打印复刻或配件开模生产参考，完整还原了1960年代经典电吉他配件的结构特征与外观质感。
