莱瑟曼多功能组合工具钳三维建模作品

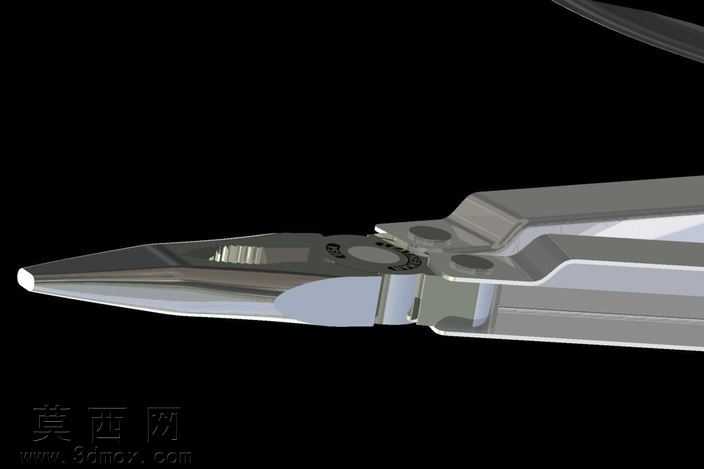

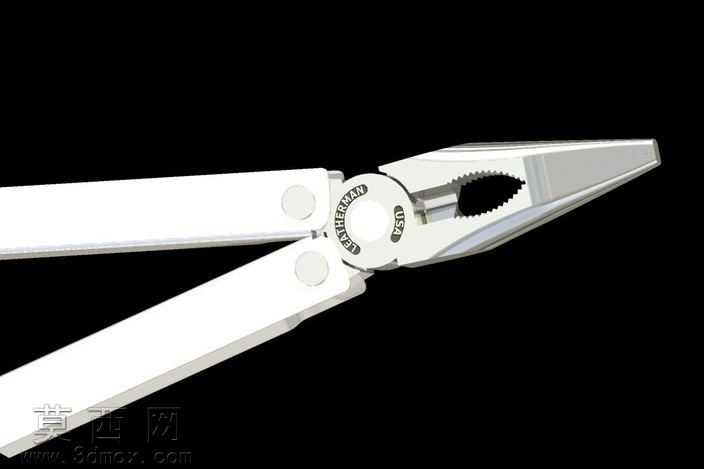

本作品为莱瑟曼多功能组合工具钳的三维建模成果，建模过程中首先对实物进行结构拆解测绘，梳理钳身、钳头、折叠手柄、内置功能模块的装配逻辑，确保各部件的开合角度、折叠收纳间隙完全符合真实产品的机械结构特性。建模阶段采用参数化建模方式，先绘制钳头尖嘴、剪切刃口、夹齿区域的截面轮廓，通过拉伸、布尔运算完成钳头主体造型，对钳头中心的品牌标识区域采用浮雕建模方式还原细节，保证标识的凹凸质感与实物一致。手柄部分采用对称建模思路，先完成单侧手柄的曲面构建，通过镜像命令生成另一侧结构，对手柄表面的防滑纹理、铰接轴孔的位置进行精准定位，确保铰接轴装配后钳身开合顺畅无干涉。内置功能模块部分，分别对螺丝刀头、开罐器、内嵌标尺进行独立建模，还原各功能件收纳于手柄内部时的贴合度，以及展开使用时的锁定结构细节。材质渲染阶段，钳身主体采用哑光不锈钢材质，调整材质的金属粗糙度、反射参数，还原不锈钢工具的磨砂金属质感，对铰接轴、功能件边缘做轻微的倒角高光处理，模拟金属加工后的边缘光泽效果；手柄部分根据实物的握持材质特性，调整对应的材质漫反射参数，区分金属部件与握持区域的材质差异。场景搭建采用纯黑背景突出工具主体，打光采用三点布光法，主光源从侧上方照射凸显钳身的结构轮廓与金属质感，辅光源补光消除暗部死黑，轮廓光勾勒工具边缘提升立体感，渲染输出的效果图清晰展现工具的开合状态、各功能部件的细节特征。设计过程中重点考量多功能工具的集成性结构，在保证外观还原度的同时，所有部件的尺寸比例、装配关系均符合工程逻辑，可用于产品展示、结构参考等场景，完整还原了莱瑟曼工具钳集成钳、刀、螺丝刀、开罐器、标尺等多功能于一体的设计特点，建模过程中对细小结构如钳头的锯齿、功能件的卡扣结构都做了精细化处理，避免出现模型破面、结构错位的问题，确保模型的完整性与还原度。
