长条型铝制垫块结构三维设计作品

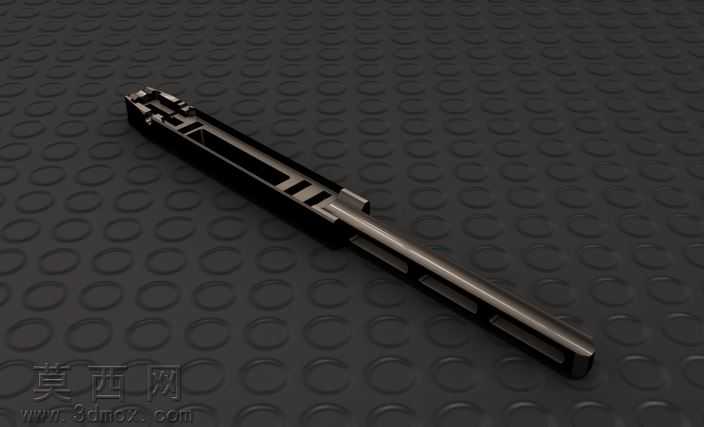

本作品为长条型铝制垫块的三维建模设计，采用Autodesk Inventor完成全参数化建模流程，建模过程严格遵循机械零件设计的基准统一原则，以垫块的长度方向中心轴线为主要设计基准，依次搭建各段结构的草图特征，通过拉伸、切除、筋特征创建等基础建模命令完成整体结构的构建。模型材质选用AI 6061铝合金，在材质编辑环节中，针对6061铝的哑光金属质感进行参数调整，设置了匹配的漫反射、粗糙度与金属度参数，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现出铝件的金属质感与结构棱边，同时避免过度反光遮挡结构细节。从结构设计来看，该垫块为长条形一体化结构，主体沿长度方向设置有连续的中空减重腔，减重腔内部设计有间隔分布的加强筋结构，在保证整体结构刚性的前提下有效降低零件自重，符合铝制轻量化配件的设计需求；垫块两端分别设计有适配安装的定位结构与连接槽位，各槽位的过渡位置均设置了工艺圆角，避免加工过程中出现应力集中问题，同时也符合铝件切削加工的工艺要求。设计思路上，该垫块作为工装配套的承托定位配件，建模阶段未添加形位公差与尺寸公差标注，预留了后续根据实际装配需求调整公差参数的空间，模型同时输出了IPT、IGES等通用格式版本，可适配不同三维软件的导入需求，方便后续的装配验证、工程图导出以及加工工艺编排工作。整体建模过程特征树逻辑清晰，各特征参数可编辑，能够根据实际使用场景快速调整垫块的长度、槽位尺寸、筋位厚度等参数，具备良好的设计复用性，可直接用于同类铝制垫块产品的设计参考，也可用于装配场景中的干涉检查、运动仿真等后续工作环节。
