带压力表碳纤维高压压缩空气储气瓶

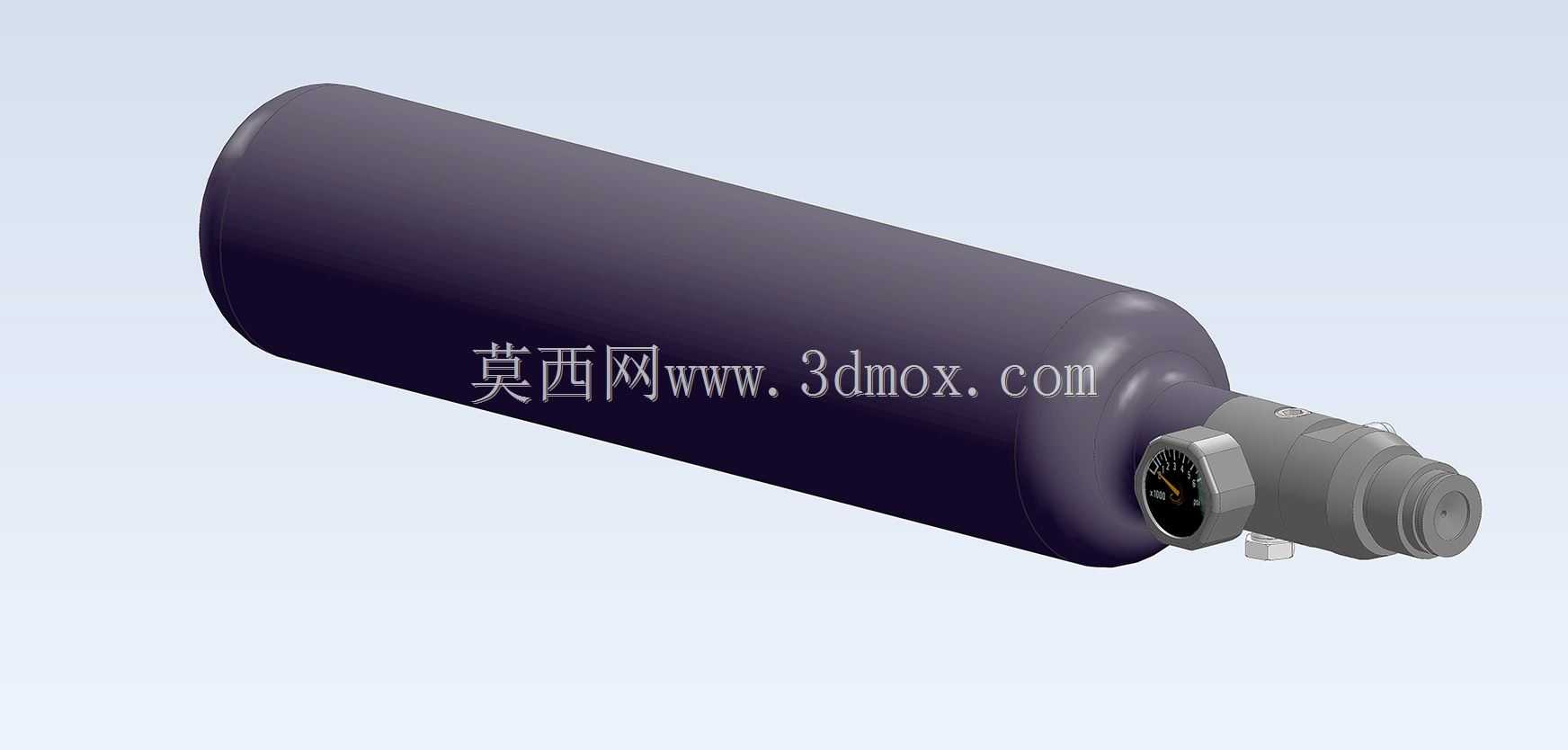

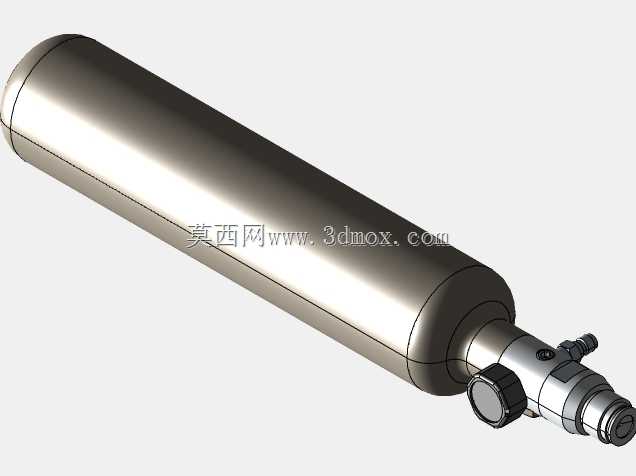

这款高压储气瓶采用碳纤维缠绕复合结构作为主体承压层，相比同容积钢制气瓶减重幅度超过六成，能够在户外移动作业、便携气动工具供能、特种作业气源补给等场景下，降低操作人员的携行负担，同时满足30兆帕级高压压缩空气的存储需求。罐体端部集成的带压力表调压阀组，可实时显示罐内剩余压力，同时将高压输出调整至适配下游用气设备的工作压力区间，避免压力波动对用气端造成冲击损坏。从结构设计逻辑来看，罐体采用等张力缠绕线型铺层，碳纤维层沿环向与纵向按应力分布比例排布，在控制整体重量的前提下，保证长期充放压过程中的结构疲劳寿命，金属内衬采用旋压成型工艺，两端过渡圆弧做了应力缓释处理，避免应力集中导致的疲劳开裂。调压阀组与罐体的连接采用锥面密封结构，配合金属密封垫圈，可承受反复充卸压的压力冲击，不会出现密封失效泄漏问题。整体罐体有效容积约500毫升，外径控制在常规便携携行具的适配尺寸范围内，端部阀组突出长度经过优化，安装后整体长度可适配多数战术背心胸挂、工具包的预留仓位，不会出现突出剐蹭的问题。在实际应用中，这类储气瓶可搭配小型气动打标枪、便携喷漆工具、高压除尘枪使用，也可作为应急气源给小型气动执行机构提供短时动力，调压阀的输出压力可根据不同用气设备的需求在一定范围内调节，压力表采用嵌入式安装结构，外凸尺寸小，避免携行过程中磕碰损坏表蒙。建模过程中对碳纤维缠绕层的外形做了等比例还原，阀组上的调节旋钮、压力表刻度、接口螺纹都做了细节还原，可直接用于虚拟装配验证、携行具适配性仿真、气动系统原理演示等场景，也可作为同类产品结构设计的参考基准，帮助设计人员快速验证罐体与阀组的装配干涉、安装空间预留是否合理。
