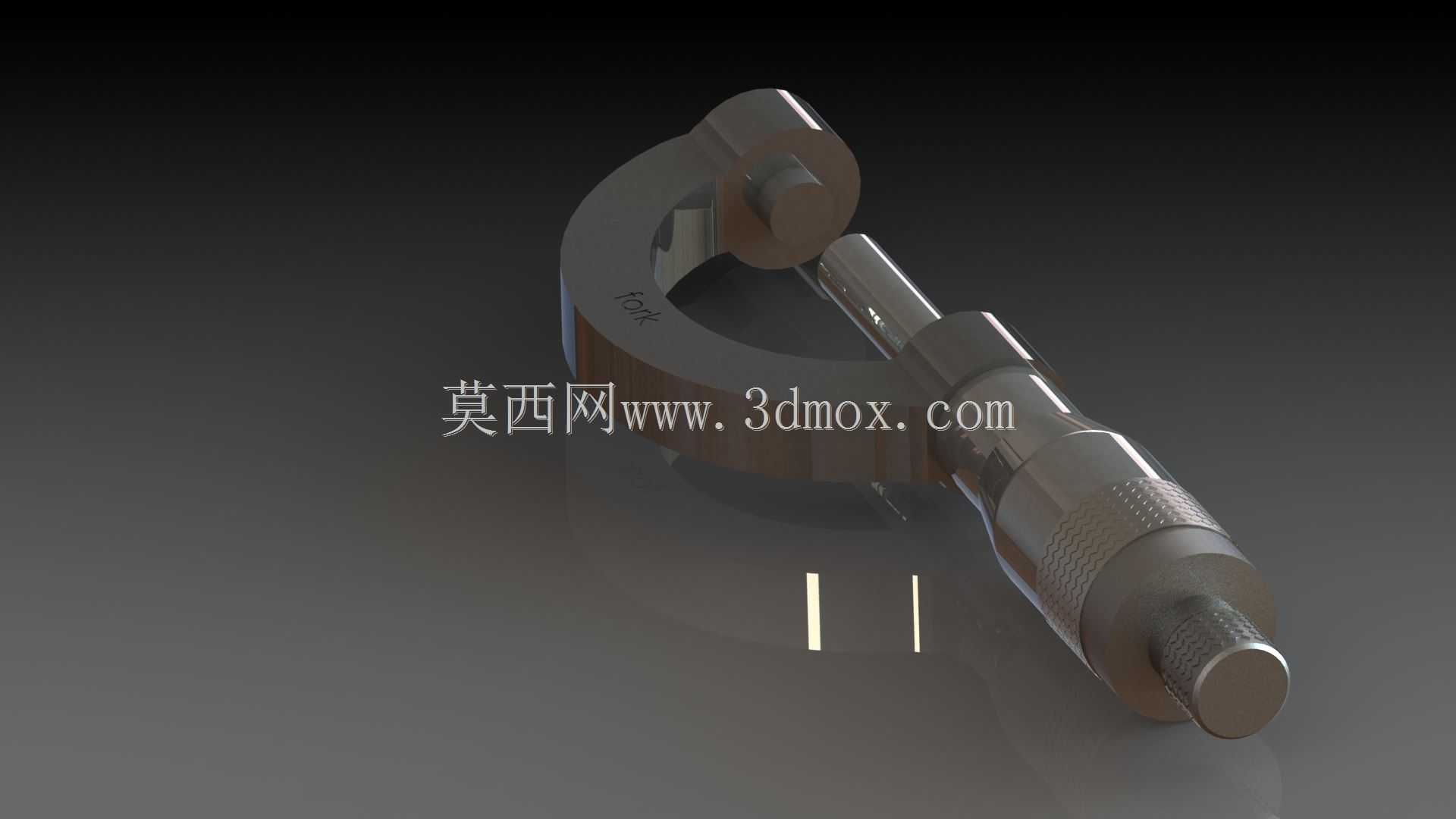

0-25毫米量程外径千分尺精密结构

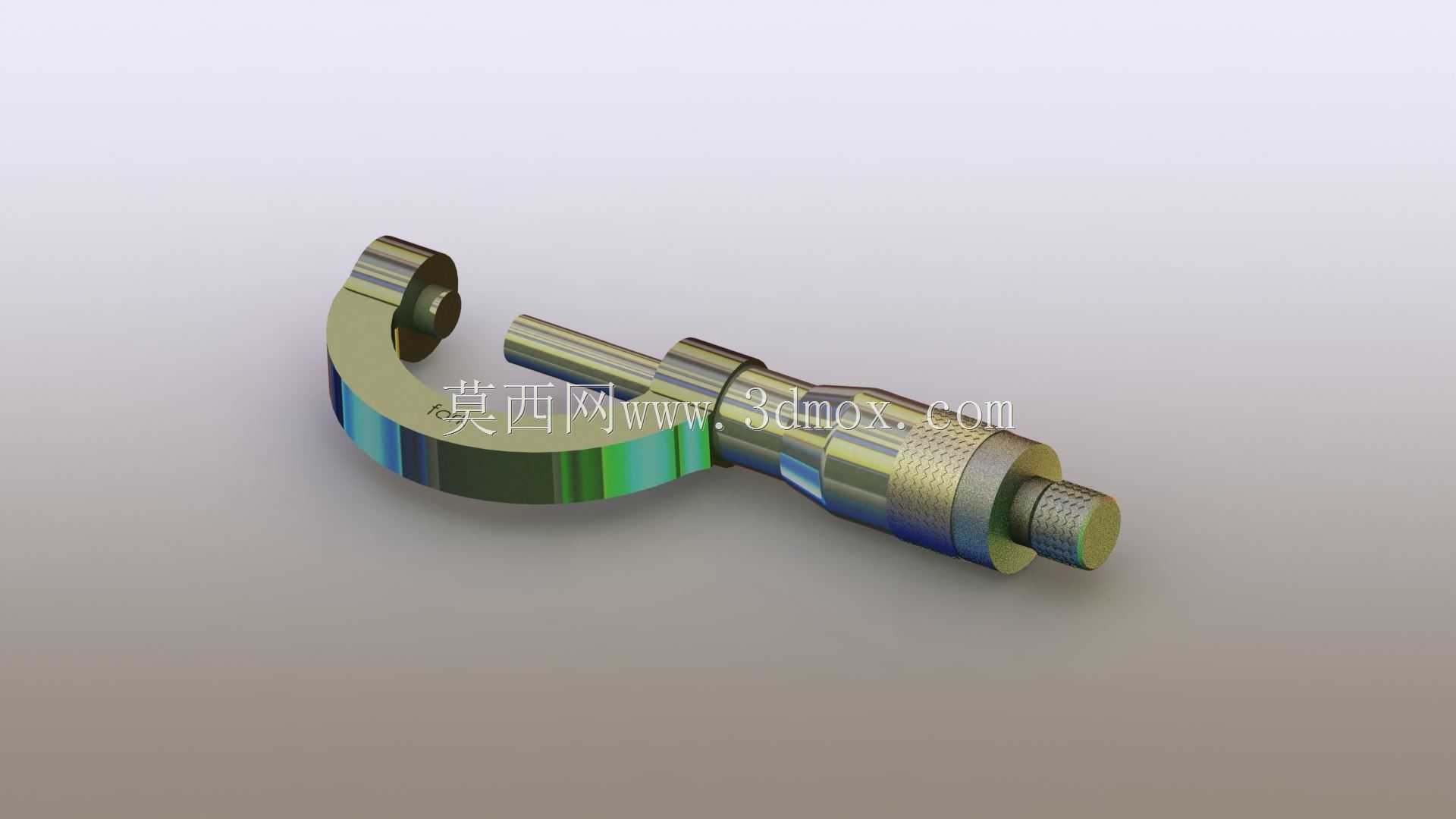

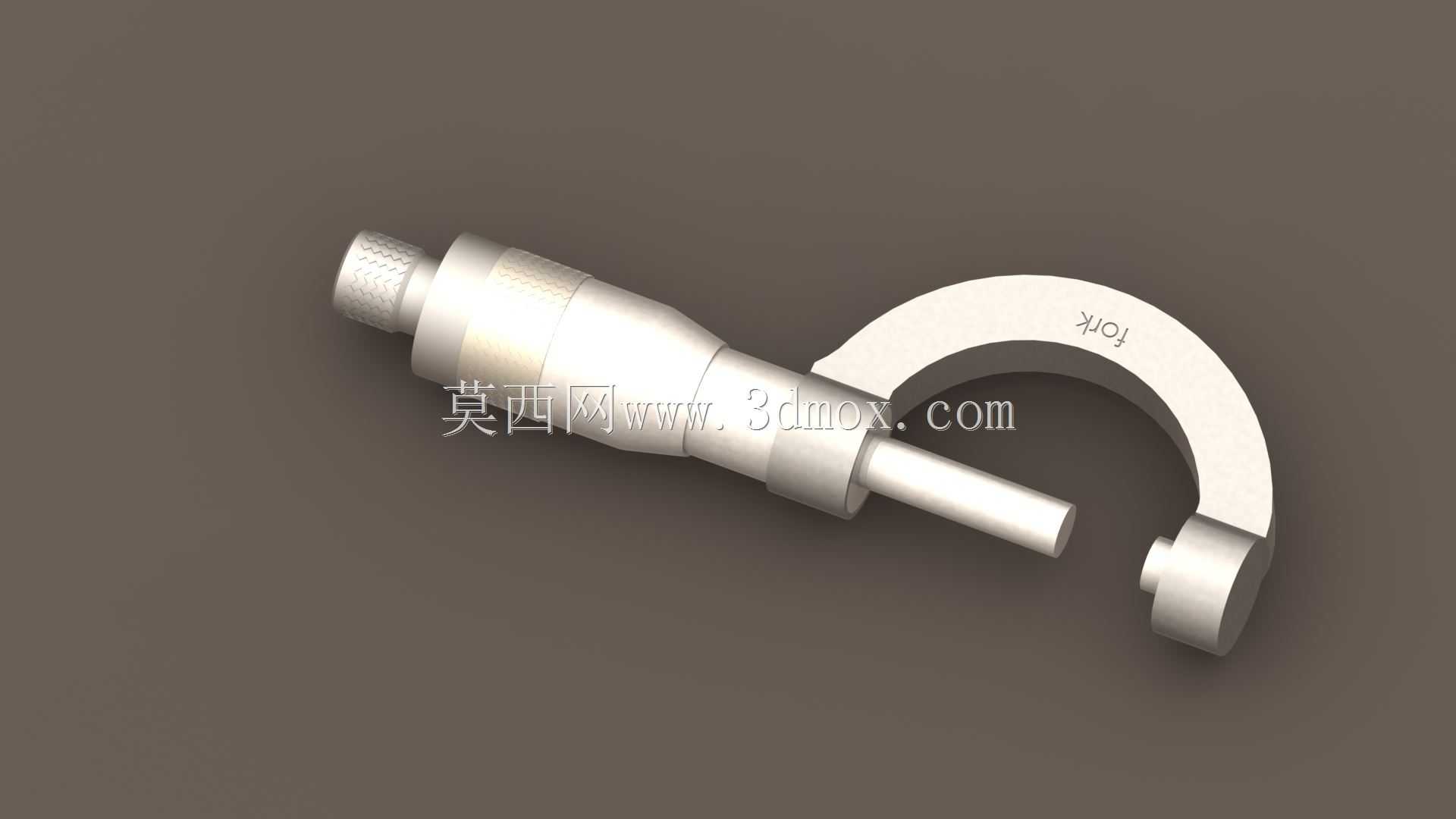

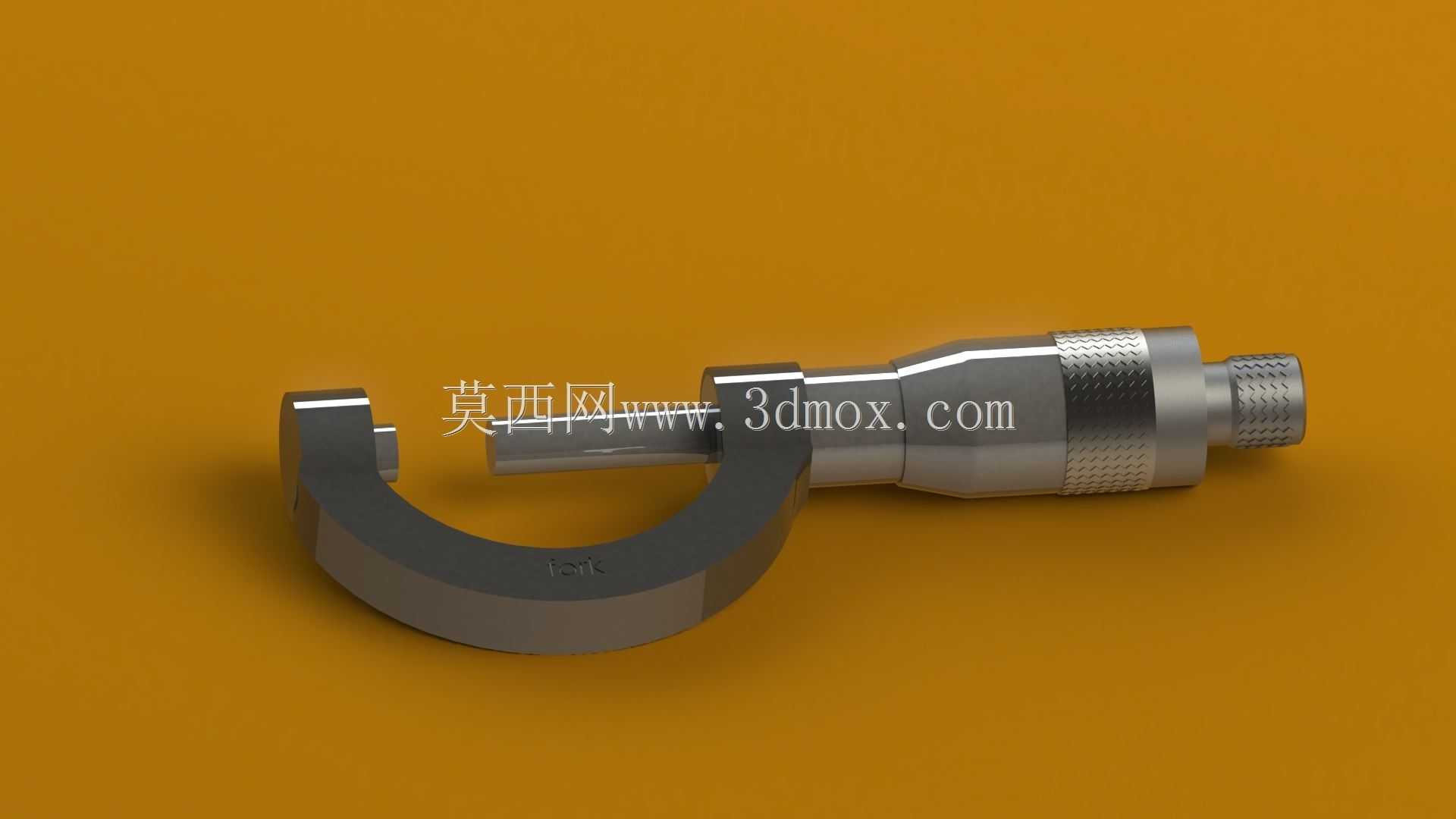

这款外径千分尺的三维结构完全还原了实物的机械传动逻辑，建模时优先还原了测微螺杆与螺纹轴套的配合精度，这部分是千分尺实现0.01毫米分辨率的核心——测微螺杆的螺距严格遵循0.5毫米的通用标准，微分筒圆周均匀刻划50等分刻度，每旋转一格对应测微螺杆轴向位移0.01毫米，这套传动结构的建模公差控制在0.002毫米以内，完全匹配实物的装配间隙要求。从实际应用场景来看，这类0-25毫米量程的千分尺是机械加工车间计量室的标配量具，主要用于检测回转类零件的外径尺寸、小型板件的厚度、轴类零件的配合段直径，比如精密轴承的内圈外圈配合尺寸、液压阀芯的外圆公差、小型冲压模具的凸模刃口厚度，都需要用这类千分尺完成终检，相比游标卡尺，它的测量力由棘轮装置控制，能避免人工施力不均导致的测量误差，测砧与测微螺杆的测量面都做了硬质合金镶片的结构还原，这部分是为了提升长期使用的耐磨性，避免频繁测量后测量面磨损导致精度失准。

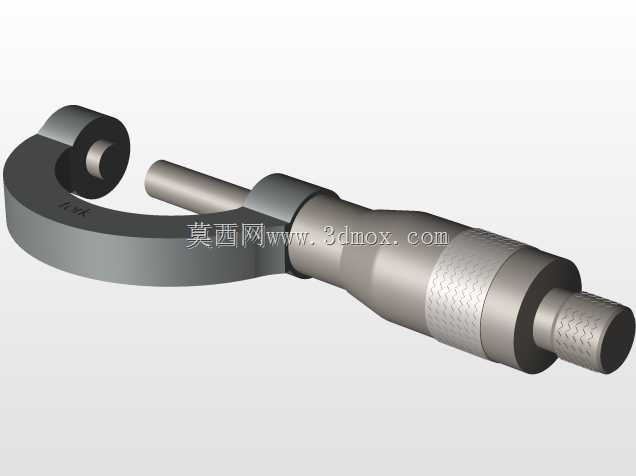

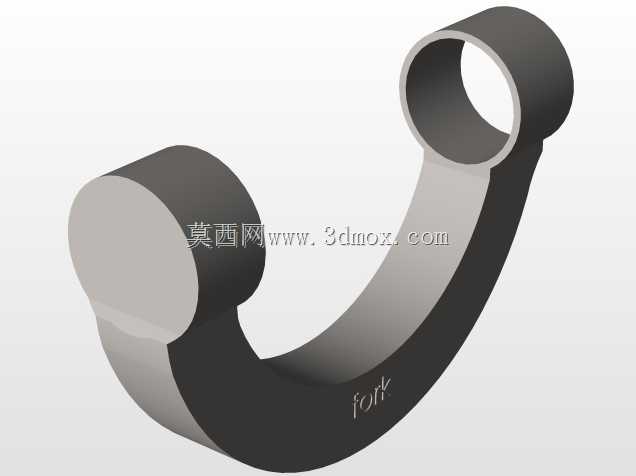

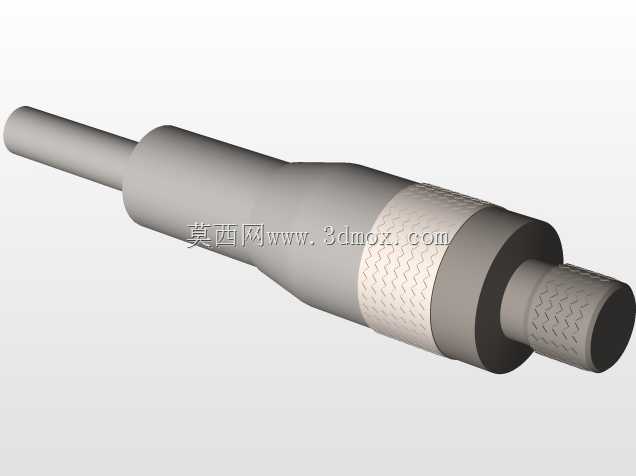

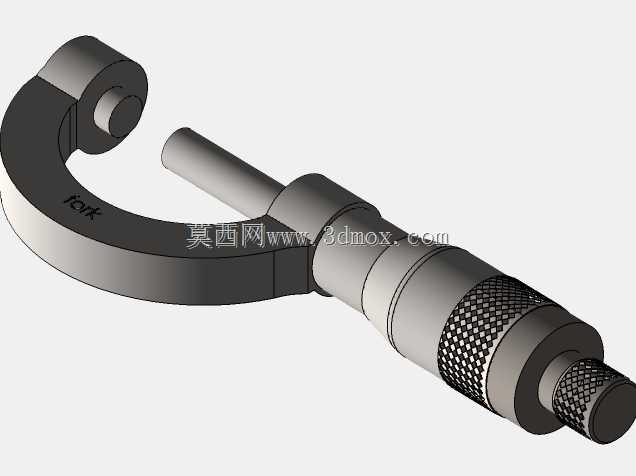

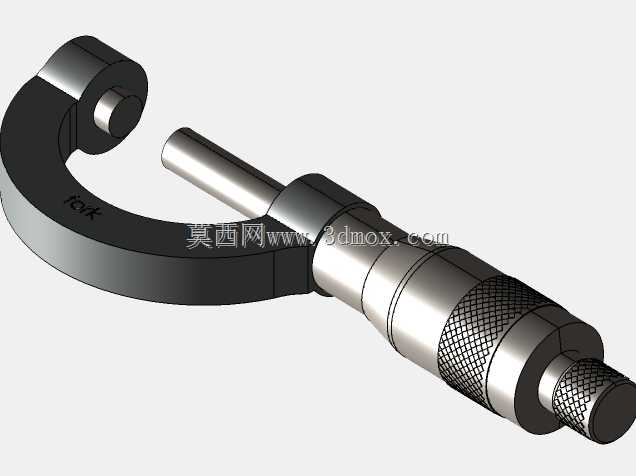

建模过程中特意还原了尺架的弓形力学结构，这个弧度不是单纯的外观设计，弓形结构能在保证足够测量开口空间的前提下，降低尺架的整体重量，同时尺架的壁厚做了渐变处理，靠近测砧和固定套管的位置壁厚更大，能减少手持时的形变对测量精度的影响，尺架表面的隔热板结构也做了完整还原，实际使用时人手握持千分尺会传递体温，金属材质的热胀冷缩会带来微米级的测量误差，隔热板能阻断大部分手部热量传递，保证长时间手持测量时的精度稳定性。锁紧装置的结构也做了完整复刻，扳动锁紧杆时，内部的偏心轴会推动锁紧块抱紧测微螺杆，实现测量数值的锁定，方便测量后读取数值或者批量检测时快速比对尺寸。从安装边界和外形尺寸来看，这款千分尺的整体长度约160毫米，弓形尺架的最大开口宽度对应25毫米量程，测砧与测微螺杆的测量面直径为6.5毫米，能适配大部分小型精密零件的测量需求，微分筒的滚花结构也做了细节还原，滚花的齿距和深度完全匹配实物，保证旋转微分筒时的摩擦力足够，不会出现打滑的情况。棘轮装置的棘爪结构也做了内部传动的还原，当测量力达到额定值时，棘轮会发出咔咔的打滑声响，提示操作者停止旋转微分筒，避免测量力过大压伤零件表面或者损坏螺纹传动副。
