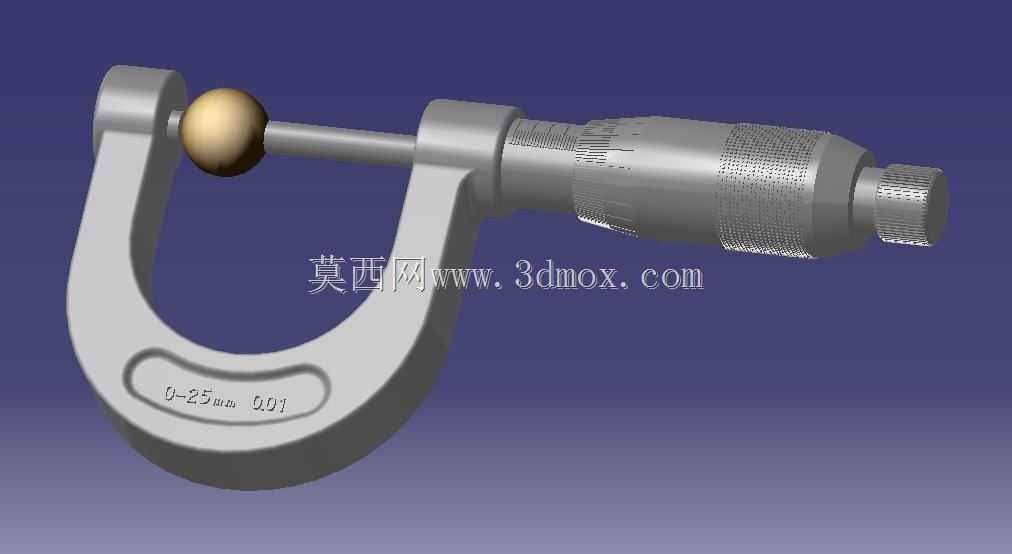

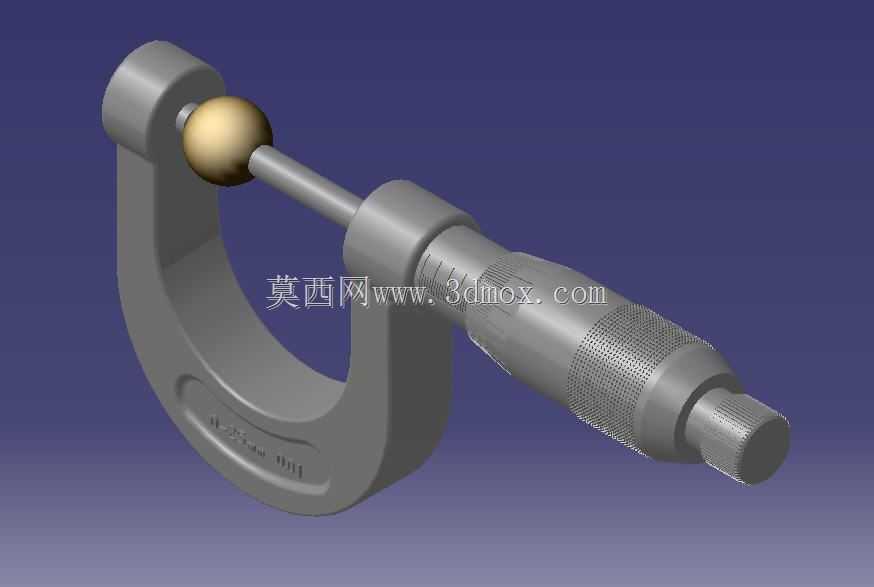

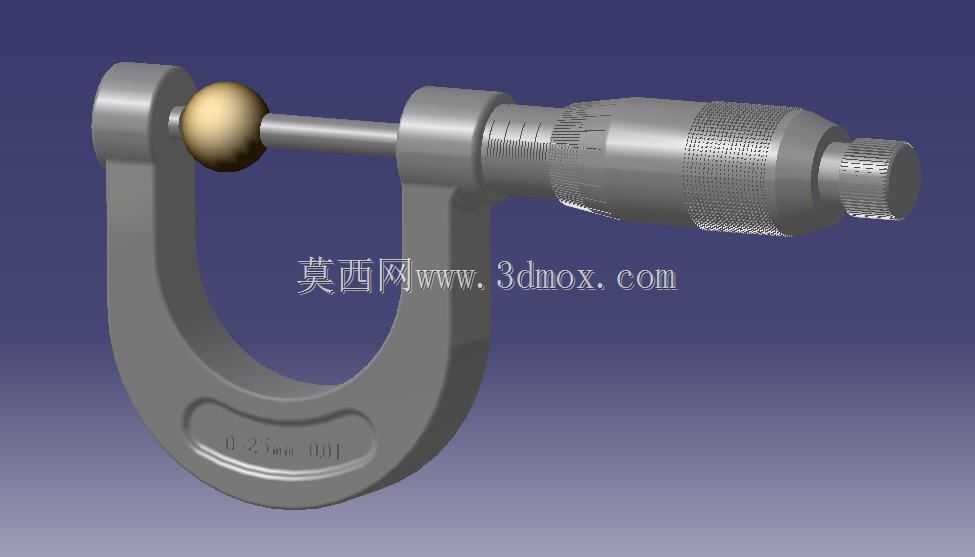

高精度外径螺旋测微工具三维数模

在机加工车间的工序间检测环节、精密零部件入厂检验工位、计量室的尺寸校准场景中，这类螺旋测微工具是不可或缺的接触式尺寸检测器具，主要用于测量工件的外径、厚度等外形尺寸，相比游标卡尺具备更高的测量分辨力，能满足IT6及以上精度等级的尺寸检测需求。从结构设计逻辑来看，该测微工具采用螺旋副传动原理，将测微螺杆的旋转运动转化为直线位移，通过固定套管与微分筒的刻度配合实现尺寸读数，尺架采用弓形开口结构，预留了足够的工件容纳空间，测砧与测微螺杆的测量端面经过精密研磨，保证平面度与平行度公差控制在微米级，避免测量面形位误差带来的检测偏差。尺架上标注的测量量程覆盖0到25毫米区间，分度值为0.01毫米，能满足常规小型精密零件的尺寸检测需求，测力装置采用棘轮棘爪结构，当测量面接触工件达到预设测力时会发出打滑声响，既保证测量面与工件充分贴合，又避免测力过大导致工件变形或者螺杆螺纹磨损，保障长期使用的精度稳定性。设计建模过程中，需要重点把控螺旋副的螺纹配合公差，保证螺杆转动顺滑无卡滞，同时要控制尺架的刚度，避免握持或者夹紧时产生形变影响测量精度，锁紧装置的结构要能在测微螺杆调整到位后可靠锁止位置，方便读数时不会出现位移偏差。隔热板的设置是容易被忽略的细节，手温传导到金属尺架会导致热胀冷缩带来微米级的测量误差，建模时需要在尺架握持位置预留隔热结构的安装位，同时要兼顾整体握持的人机工程学，保证长时间使用的操作舒适度。从安装与使用边界来看，该类量具不需要额外固定安装，手持即可完成检测操作，使用前需要校准零位，清洁两个测量端面，避免铁屑、油污残留影响测量结果，测量时要保证测微螺杆轴线与被测尺寸方向一致，避免歪斜带来的余弦误差，日常存放时需要在测量面涂抹防锈油，放置在专用量具盒内避免磕碰损伤测量面。
