曲柄滑块活塞四杆传动机构三维设计

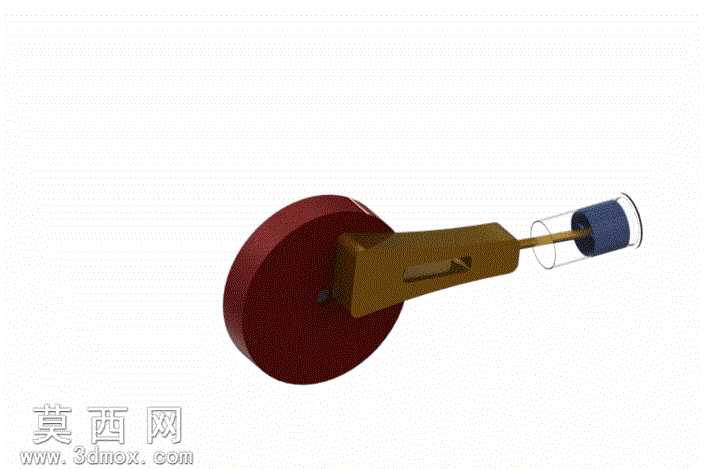

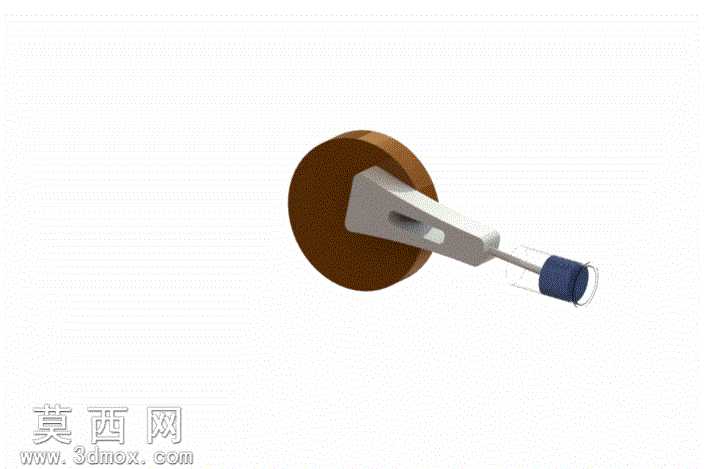

本作品为曲柄滑块活塞四杆传动机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先逐一完成各组成零件的独立建模，再按照实际运动配合关系完成总装配，确保各部件的运动自由度符合真实机械传动逻辑。零件建模阶段，针对曲柄轮部分，采用旋转凸台特征生成轮体基体，通过外观材质赋予模拟铸铁轮的棕褐色磨砂质感，还原金属铸件的表面肌理；连杆构件采用拉伸凸台结合切除特征完成杆身的减重槽、连接孔位设计，赋予哑光银灰色金属材质，模拟锻造合金钢的表面质感，同时严格控制两端铰接孔的同轴度公差，避免后续运动仿真出现卡滞问题；活塞组件部分，分别完成活塞杆、活塞头的建模，活塞头采用深蓝色哑光材质模拟密封胶圈与活塞本体的组合结构，端部的铰接环通过扫描特征生成，确保与连杆端部的配合间隙符合设计规范。装配阶段严格按照曲柄滑块机构的运动原理添加配合关系：曲柄轮与机架基准添加旋转配合，曲柄轮偏心销与连杆大端添加同轴铰接配合，连杆小端与活塞销添加同轴铰接配合，活塞与机架导轨添加滑动平移配合，完整还原曲柄连续回转运动转化为活塞往复直线运动的传动逻辑。渲染阶段采用软件内置的光线追踪渲染器，设置柔和的环境漫反射光源，调整各零件材质的反光度、粗糙度参数，让铸铁曲柄的厚重质感、合金钢连杆的金属光泽、活塞密封件的橡胶质感形成清晰的视觉区分，同时通过半透明辅助线标注出曲柄回转中心、连杆运动轨迹、活塞行程范围，直观展示机构的运动参数。设计过程中重点校核了曲柄偏心距、连杆长度、活塞行程三者的参数匹配关系，确保机构运动过程中无死点、无运动干涉，完整复现了内燃机、往复泵等设备中核心动力转换机构的结构特征，可用于机械原理教学演示、传动方案验证等场景，清晰展现了平面四杆机构的运动转换特性。
