法兰式轴连接耦合传动部件结构

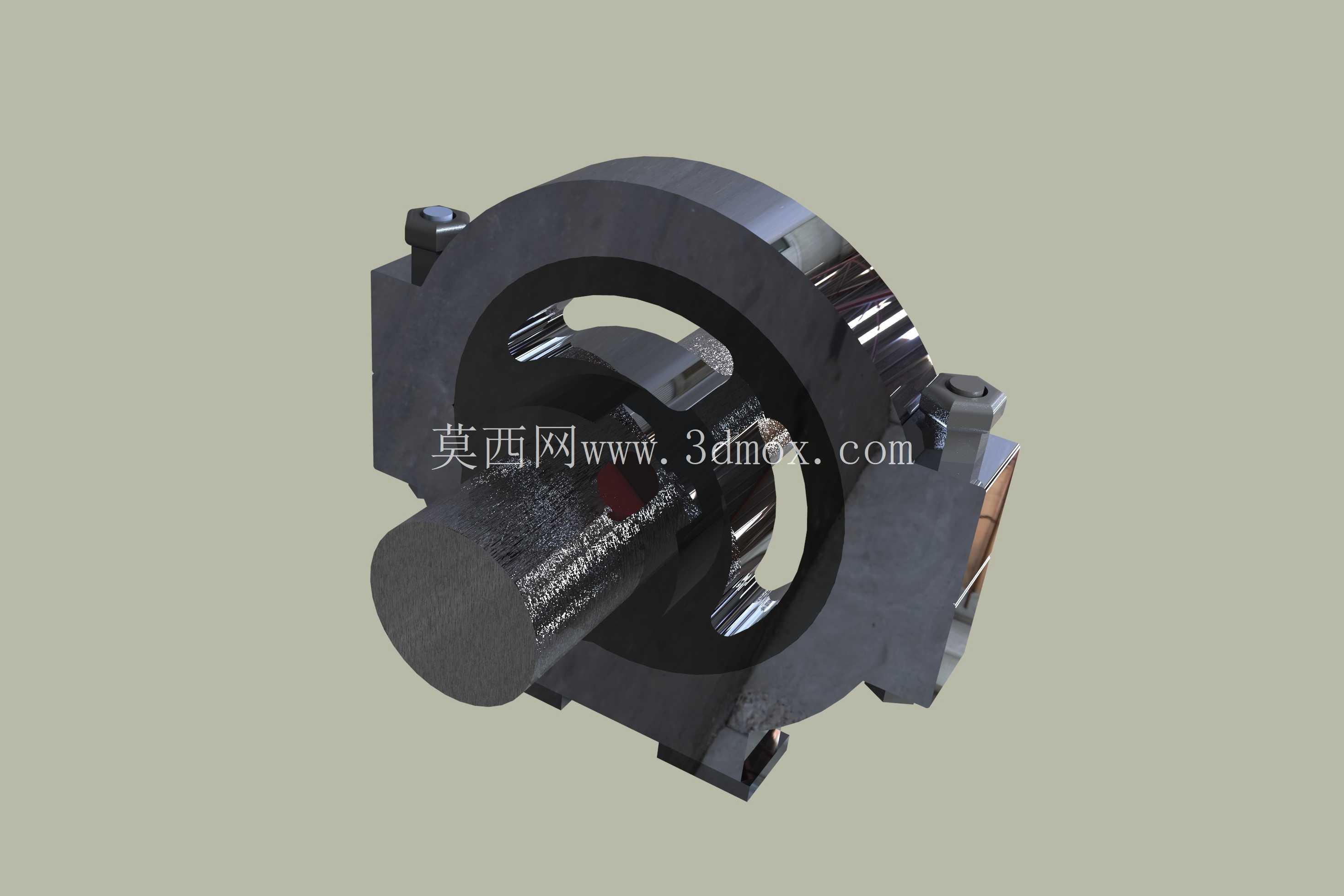

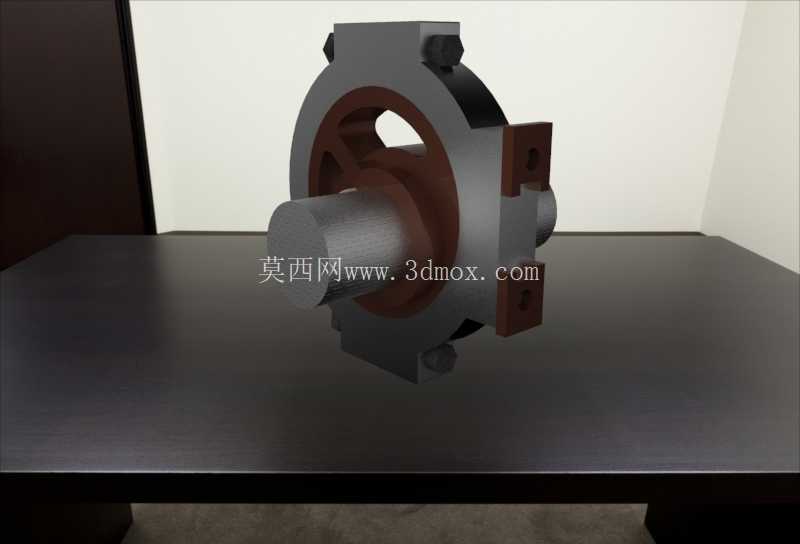

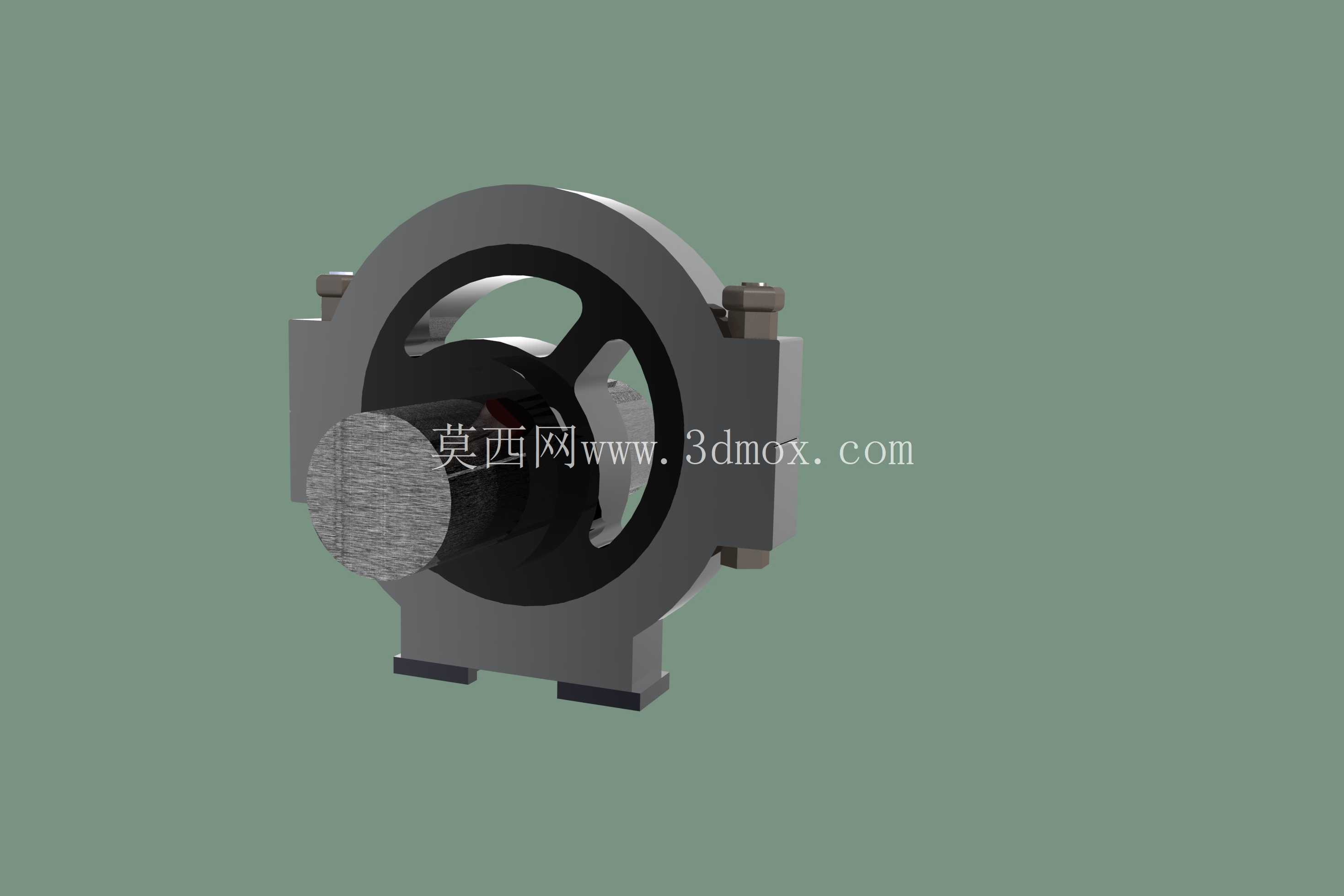

　　在各类工业传动系统的布局中，轴间动力传递的可靠性直接决定整套设备的运行稳定性，这款耦合传动部件正是针对同轴度存在小幅偏差的轴系连接场景设计，常见应用覆盖中小型输送设备、风机组、轻工生产线传动端、小型泵组动力衔接等工况，用来弥补安装过程中两轴端出现的径向、角向偏移，避免硬连接状态下轴系因别劲产生的轴承磨损、轴体疲劳断裂问题。从结构设计逻辑来看，这款耦合件采用半包围法兰式基座作为承载主体，基座外圈设置对称的螺栓安装位，可直接与设备端的安装支座通过紧固件锁紧，安装时不需要额外加工复杂的定位槽，仅需保证对接端面的平面度公差在0.05mm范围内即可完成固定，大幅降低现场装配的调校难度。

　　基座内侧设置弹性缓冲环结构，环体采用耐磨减震材质嵌装，既可以传递额定扭矩，又能吸收传动过程中产生的小幅振动，阻隔动力输入端的振动向负载端传导，尤其适配启停频繁的传动场景，能有效缓冲启动瞬间的冲击载荷，延长整套传动链上各零部件的使用寿命。中间的轴套对接端采用间隙配合公差设计，对接轴插入后可通过侧面的紧定螺钉完成周向固定，不需要额外加工键槽的场景下也能实现可靠扭矩传递，针对有高精度传动需求的工况，轴套内孔也预留了键槽加工余量，设计人员可根据实际负载大小调整配合形式。

　　从安装边界尺寸来看，这款耦合件的径向最大轮廓尺寸适配常规40-60mm轴径的传动场景，轴向安装长度控制在较小范围内，不会过多占用轴系的轴向安装空间，对于安装空间局促的紧凑型设备布局十分友好，基座上的安装孔位采用对称分布设计，支持水平、垂直等多方向安装姿态，不需要针对安装方向额外调整结构。在实际选型应用中，需要注意匹配两端连接轴的轴径公差，输入端与输出端的轴径差不超过10mm时都可通过更换内嵌轴套实现适配，不需要整体更换耦合部件，降低后期运维的备件成本。

　　设计过程中针对耦合件的受力路径做了优化，扭矩从输入端轴套传入后，经缓冲环均匀分散到法兰基座的整个承载面，再传递到输出端轴套，避免了局部应力集中导致的基座开裂问题，基座边缘做了圆弧过渡处理，既减少了应力集中点，也避免安装过程中尖锐边角对操作人员造成划伤。日常运维时，仅需定期检查紧定螺钉的锁紧力矩、缓冲环的磨损状态即可，不需要复杂的维护操作，缓冲环磨损到阈值后可单独拆卸更换，不需要拆解整个轴系结构，大幅缩短设备停机维护的时间。针对不同的传动扭矩需求，这款耦合结构可通过调整基座壁厚、缓冲环材质硬度来适配不同的负载等级，从轻载的轻工生产线输送辊传动，到中载的小型泵组动力衔接都能覆盖，结构上没有复杂的异形曲面，加工工艺性好，常规的车削、铣削设备即可完成主体结构加工，不需要特殊的定制刀具，适合批量生产加工。
