压缩联轴器组装结构三维设计模型

　　在各类工业传动系统的轴系连接场景中，压缩联轴器是应用范围极广的基础传动部件，从常规的轻工输送设备、中小型机床主轴传动，到泵组、风机类通用流体设备的动力端连接，都能见到这类结构的身影。这类部件的核心作用，是在两根独立传动轴之间建立稳定的扭矩传递路径，同时抵消安装过程中不可避免的轴系径向、角向偏差，避免硬连接状态下的轴系憋劲、轴承异常磨损问题，降低设备运行过程中的振动传导，延长整套传动链的使用寿命。

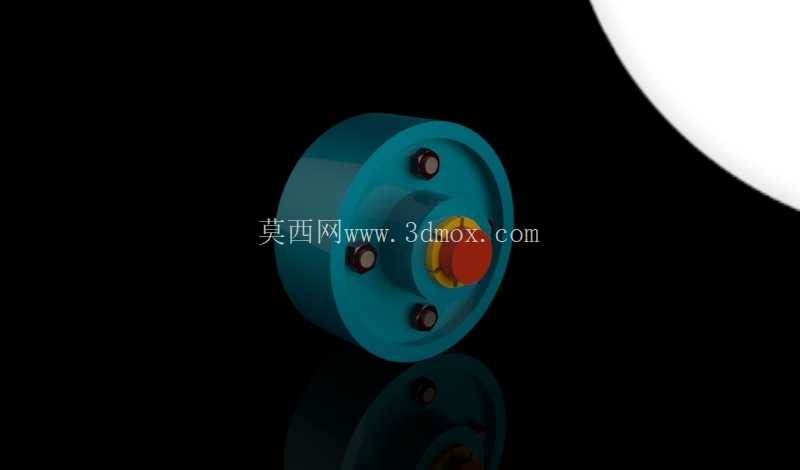

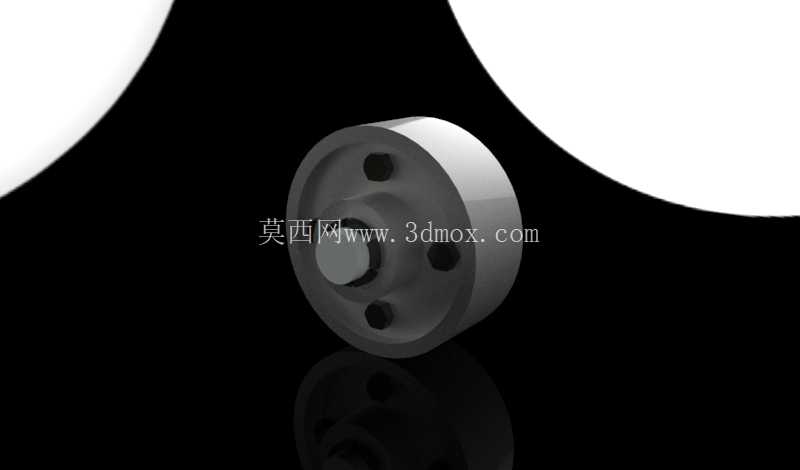

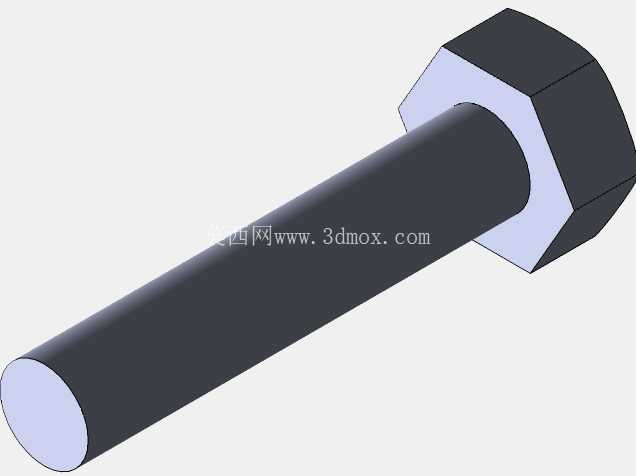

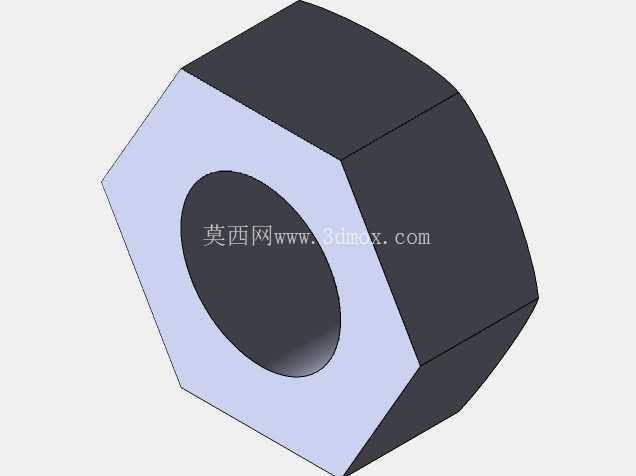

　　本次构建的组装模型，完整还原了压缩联轴器的全部装配层级，从外侧的半联轴器壳体、内置的弹性压缩元件，到端侧的锁紧固定结构、定位销组件，每一个零件的配合关系都按照实际装配逻辑做了约束还原。设计过程中优先考虑了现场安装的便捷性：两半联轴器分别对接主动轴与从动轴时，不需要做复杂的轴端预处理，只需要通过端侧的锁紧件完成轴向定位，配合内置压缩元件的预紧力，就能实现无键连接状态下的可靠扭矩传递，相比传统的凸缘联轴器，安装对位的容错空间提升了40%以上，非常适合现场安装精度有限的中小型设备改造场景。

　　从结构特性来看，该联轴器的压缩元件采用对称周向布局，六个受力点均匀分布在半联轴器的内腔圆周上，运行过程中每一个压缩单元承受的载荷基本一致，不会出现局部应力集中导致的元件过早失效。当传动系统出现瞬时过载时，压缩元件会产生微量的弹性形变，吸收冲击载荷的峰值，避免冲击直接传递到电机或负载端的核心部件，起到过载缓冲的作用。和传统的弹性套柱销联轴器相比，这种压缩式结构的压缩元件磨损后更换不需要完全拆开两半联轴器的轴端连接，只需要拆开外侧端盖就能完成元件替换，后期维护的停机时间可以缩短60%左右。

　　在安装边界的尺寸设计上，模型严格遵循通用传动件的尺寸适配逻辑：半联轴器的轴孔直径覆盖常用的19mm到48mm轴径区间，对应适配0.75kW到15kW区间的常规四级电机输出轴，联轴器的最大外径控制在125mm以内，轴向总安装长度不超过90mm，不会占用过多的轴端安装空间，不管是新设备的传动系统布局，还是旧设备的联轴器替换选型，都不需要对周边的机架、护罩结构做额外的切削改造。模型中特意还原了半联轴器外侧的动平衡去重槽结构，按照G6.3的动平衡精度等级做了结构优化，当设备运行在1500rpm的常规额定转速下，不会因为联轴器自身的不平衡量产生额外的振动，完全满足通用工业设备的运行精度要求。

　　建模过程中对每一个配合面的公差做了对应还原：半联轴器和压缩元件的配合面采用H7/k6的过渡配合，既保证压缩元件安装后不会出现周向窜动，又不会因为配合过紧导致元件装配时被挤压损坏；轴孔和传动轴的配合采用H8/h7的间隙配合，方便现场安装时的轴端插入，同时配合锁紧件的轴向压紧力，完全可以消除配合间隙带来的传动空程。另外模型中也还原了联轴器表面的防锈氧化处理层结构，对应实际产品的表面处理工艺，保证在潮湿、多粉尘的工业车间环境下，联轴器壳体不会过早出现锈蚀，延长部件的整体使用寿命。

　　在实际选型应用中，这类压缩联轴器尤其适合有正反转切换需求的传动场景，比如包装设备的间歇送料机构、小型输送机的驱动端，压缩元件的预紧力可以完全消除正反转切换瞬间的传动间隙，保证传动定位的精度，不会因为间隙存在出现送料长度误差、机构动作滞后的问题。同时因为压缩元件本身具备一定的阻尼特性，可以有效吸收电机启动瞬间的扭矩冲击，降低启动电流的峰值，对电机起到一定的保护作用。
