水下推进用涵道式遥控潜水器动力总成

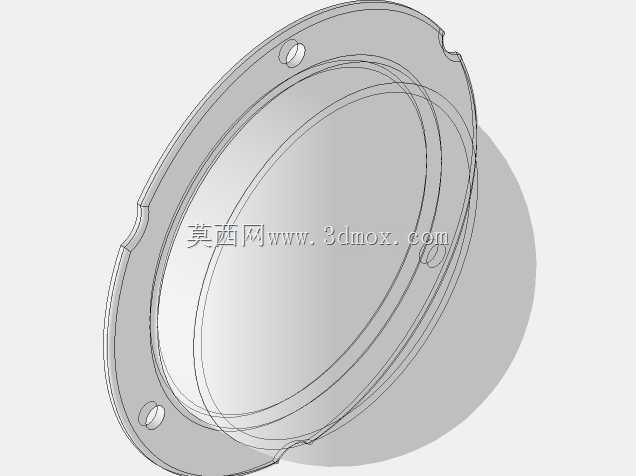

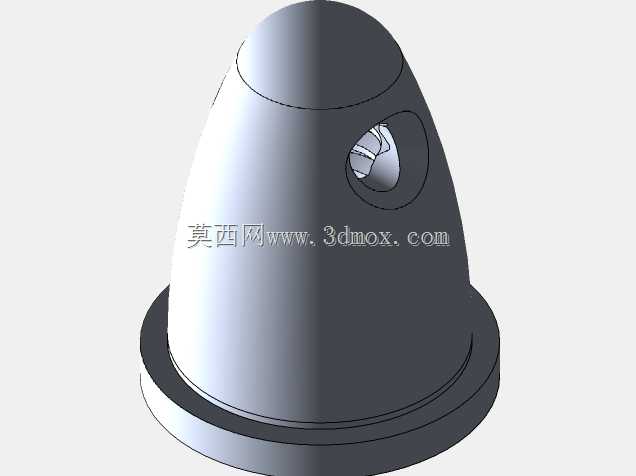

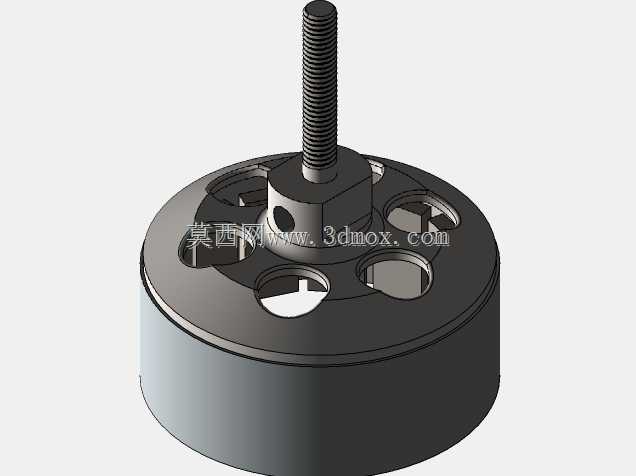

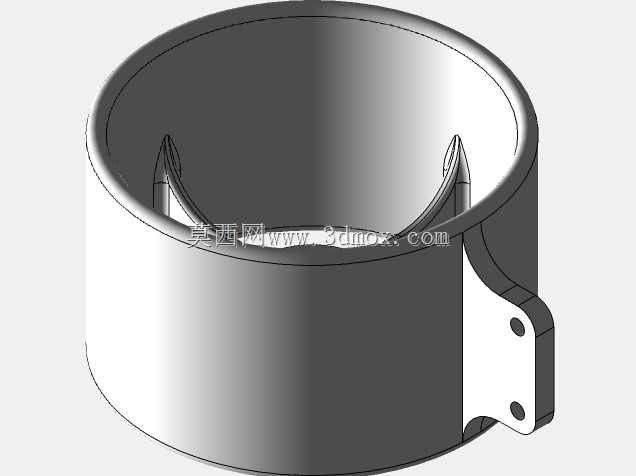

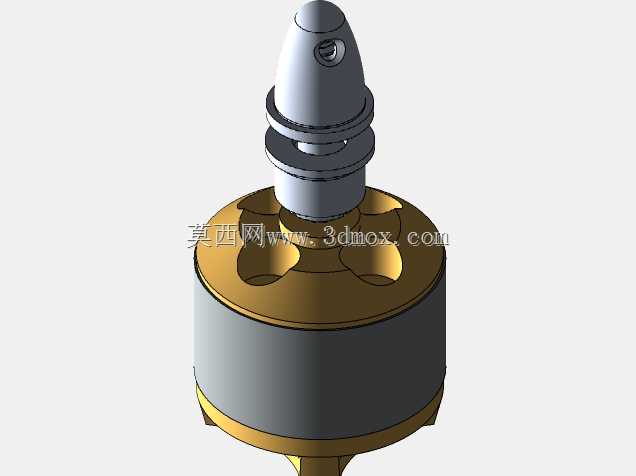

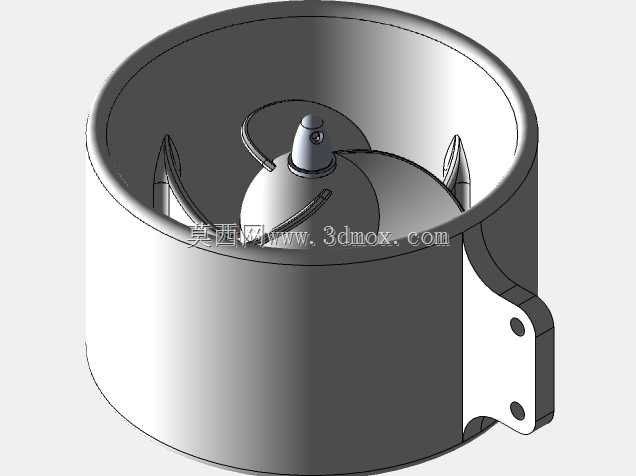

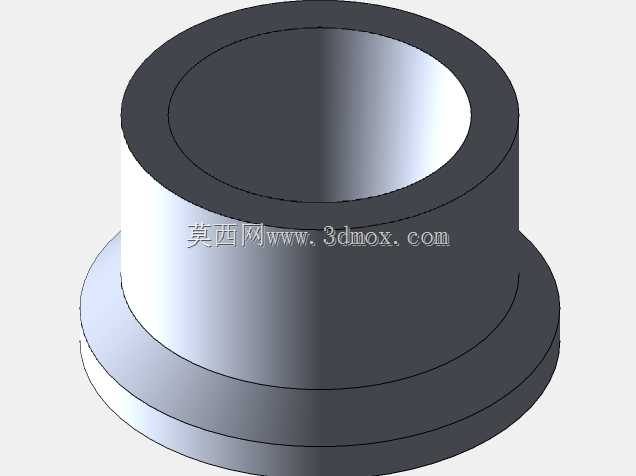

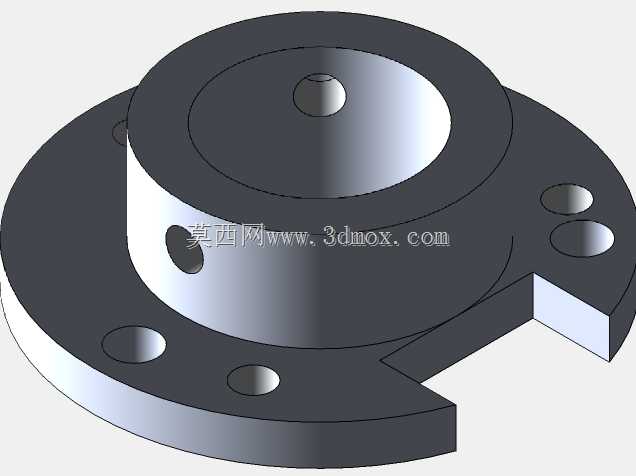

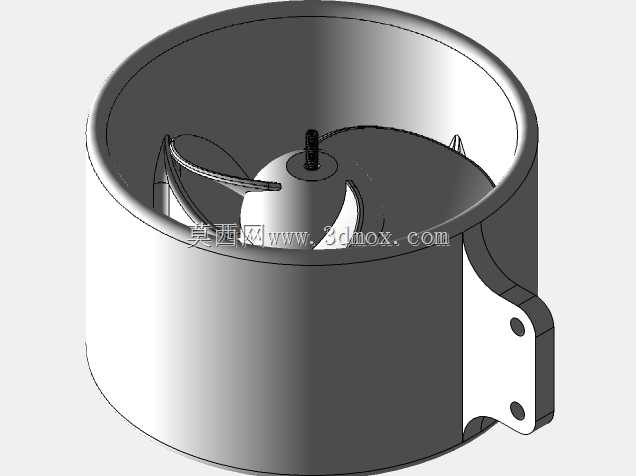

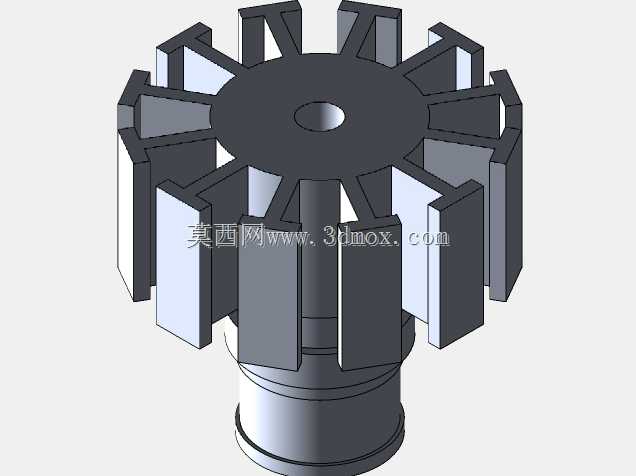

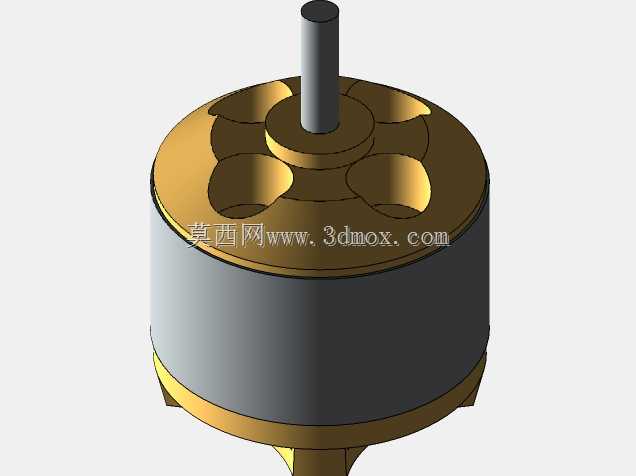

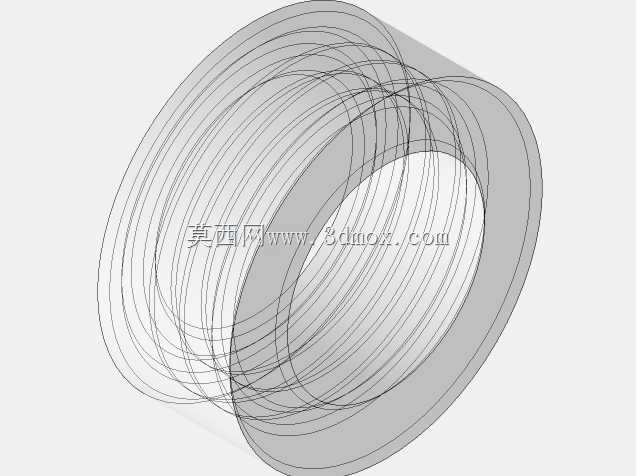

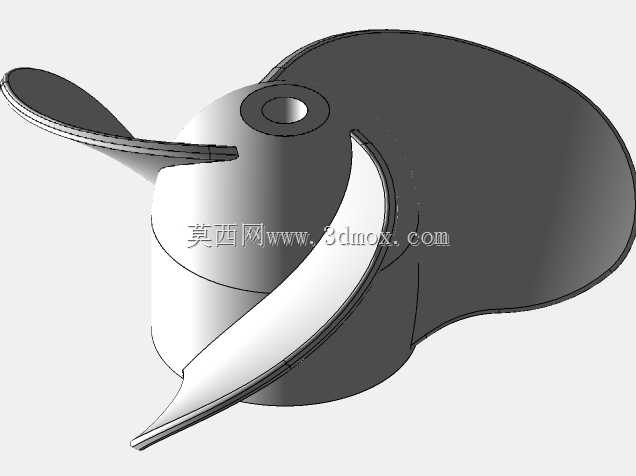

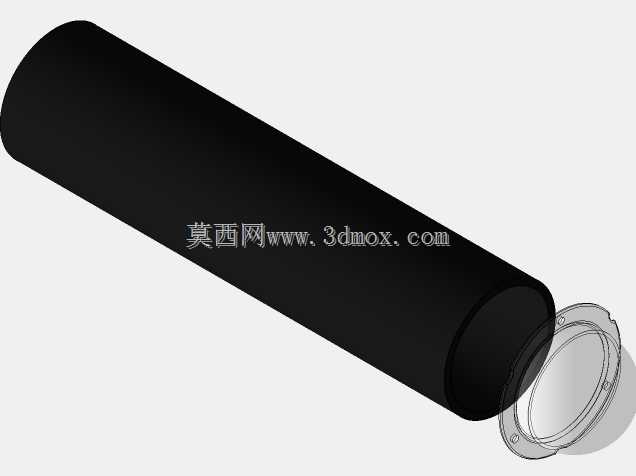

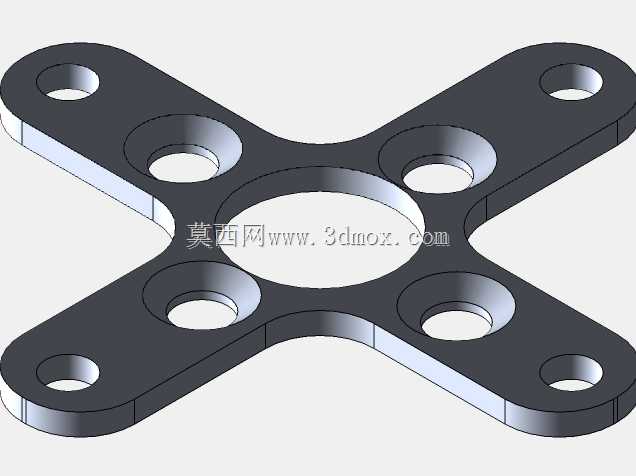

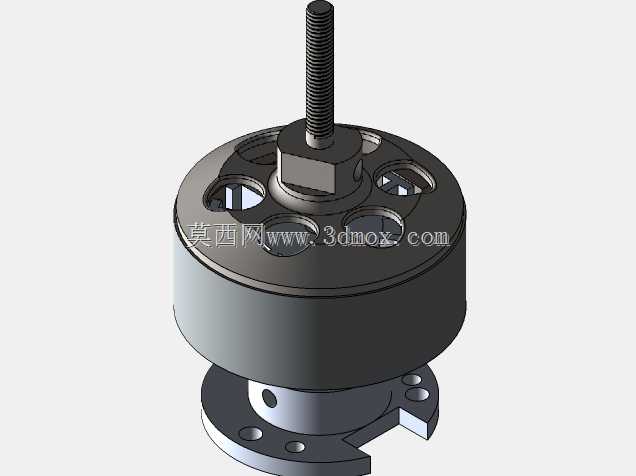

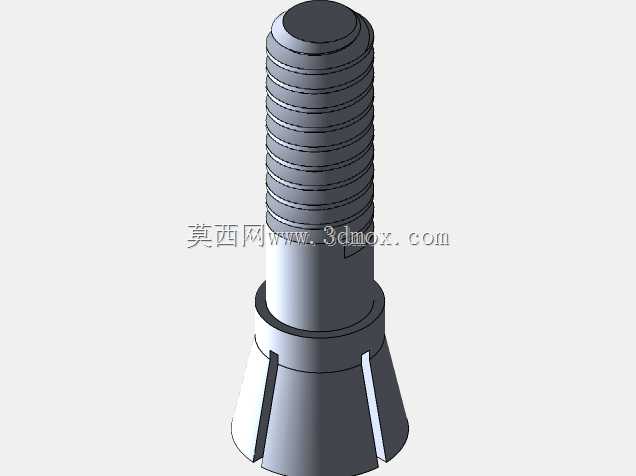

这款涵道式水下推进结构，主要适配小型遥控潜水器的动力单元需求，常见应用场景包括近岸浅水区水下观测、小型水下作业平台的动力配套、水族场馆水下巡检设备的动力模块，也可作为教学类水下机器人的标准动力组件。从功能特性来看，整体采用环形涵道包裹螺旋桨的结构形式，一方面可以避免螺旋桨桨叶直接触碰水下障碍物、缠绕水生杂物，降低水下作业时的故障概率，另一方面涵道的整流作用可以梳理桨叶进出水流，减少紊流带来的推力损失，提升动力输出效率。结构上侧面预留的带孔安装耳，是专门针对小型潜水器的安装边界设计的，安装耳上的两个定位孔可以直接通过标准紧固件与潜水器主体框架连接，不需要额外设计转接支架，安装面的平面度公差控制在0.1mm以内，保证装配后推进单元的轴线与潜水器航行方向平行，避免推力偏斜带来的航行姿态偏移。建模过程采用SolidWorks完成，第一步先绘制涵道的回转截面草图，通过回转特征生成涵道主体的基础结构，之后在涵道侧壁绘制安装耳的拉伸轮廓，拉伸生成安装凸台后切除安装定位孔，同时对安装耳与涵道主体的衔接位置做圆角过渡，降低应力集中风险。第二步处理中心的桨毂与螺旋桨结构，先确定桨毂的回转轮廓生成中心基座，再根据水下推进的桨叶叶型参数，绘制单个桨叶的曲面轮廓，通过圆周阵列生成三枚均匀分布的桨叶，桨叶与桨毂的衔接位置做顺滑曲面过渡，减少水流阻力。第三步处理涵道内部的导流筋结构，在桨叶外围的涵道内壁绘制导流筋的截面，拉伸后与涵道主体做合并特征，导流筋的角度与桨叶出水角度匹配，进一步梳理出水流向，提升推进效率。建模全程对各部件的配合间隙做了参数化设定，桨叶叶尖与涵道内壁的间隙控制在2mm，既避免转动时出现剐蹭，也不会因为间隙过大造成推力泄漏，整体结构的所有壁厚都做了等厚处理，适配后续3D打印或者注塑开模的加工工艺要求，不需要额外做工艺补正。
