比特头净空数模转换器放大器电路板结构

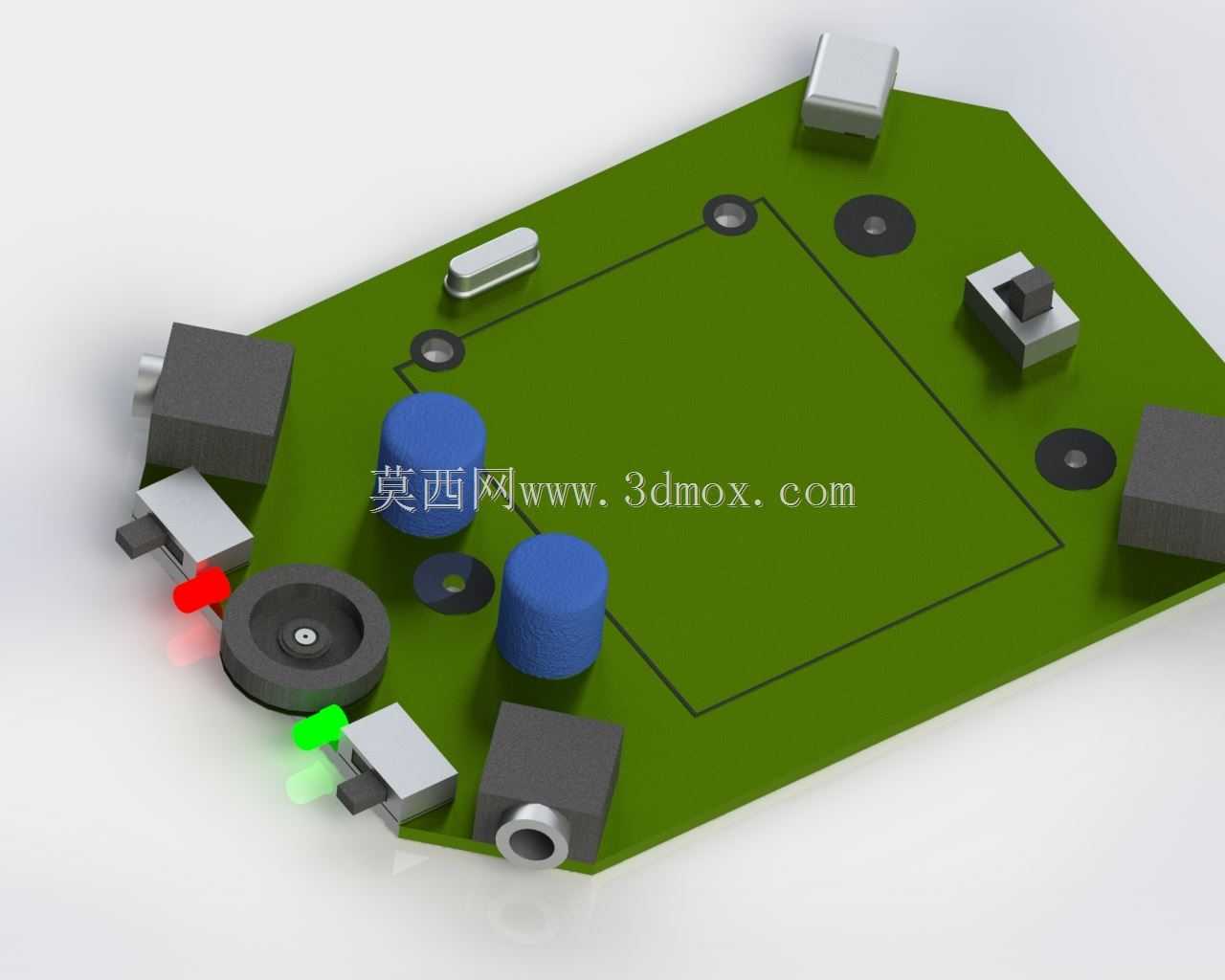

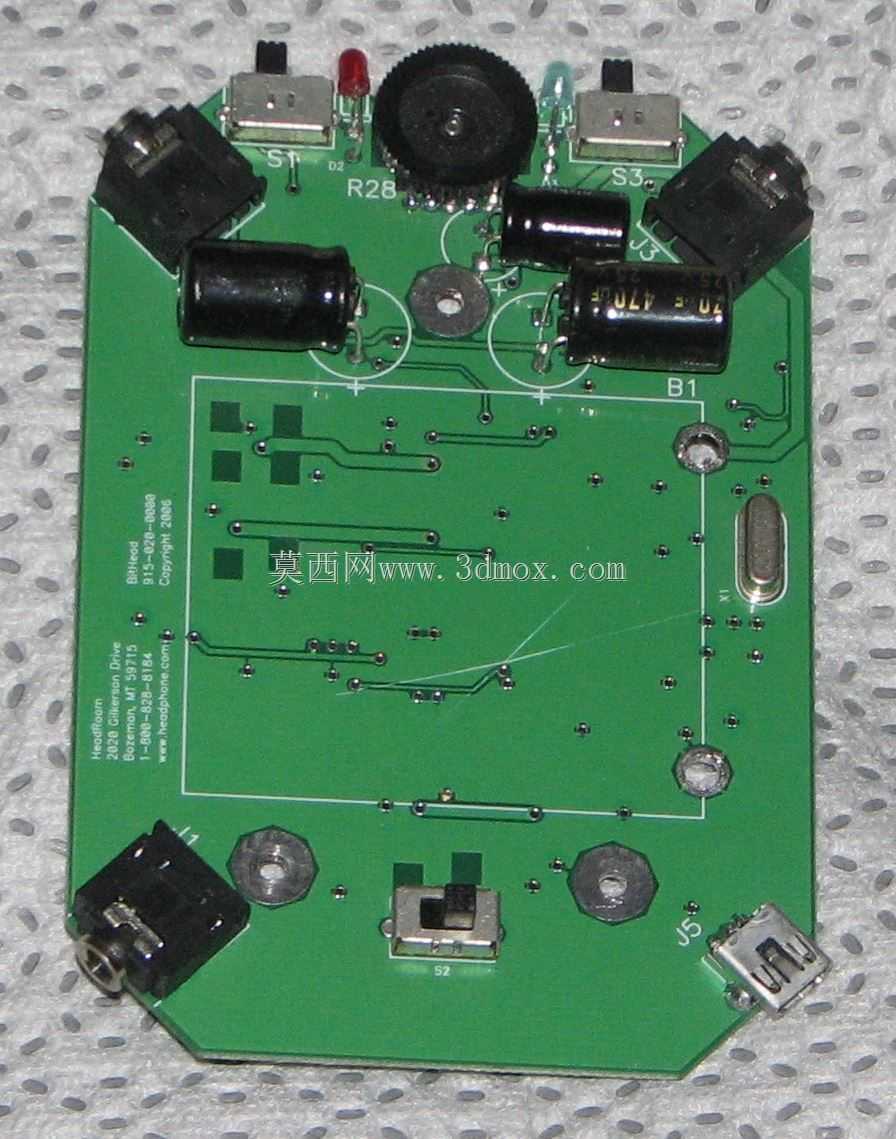

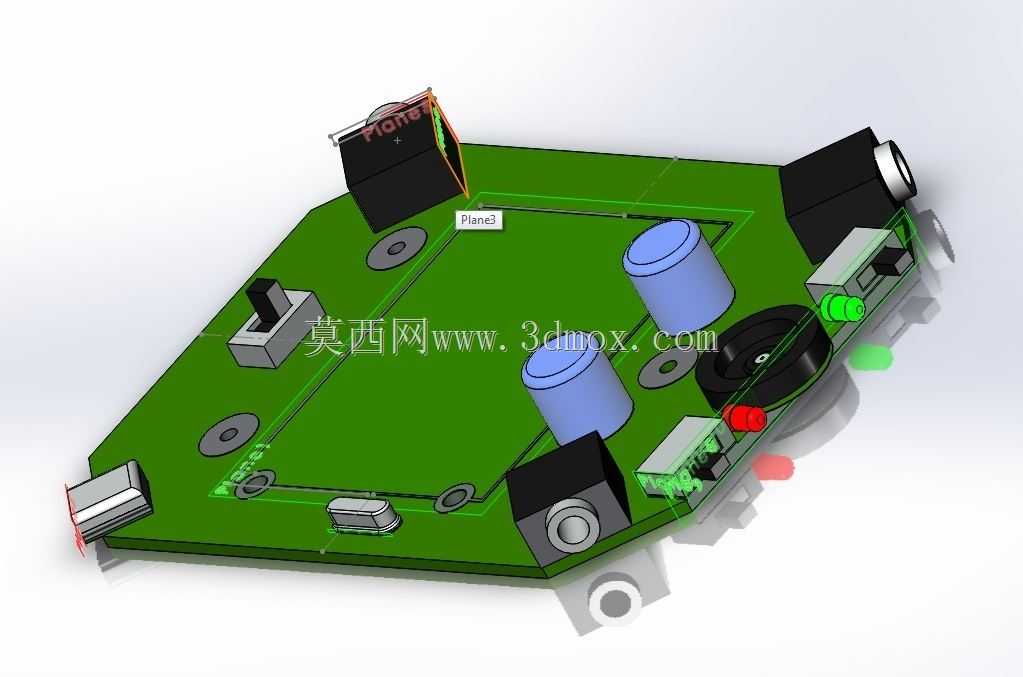

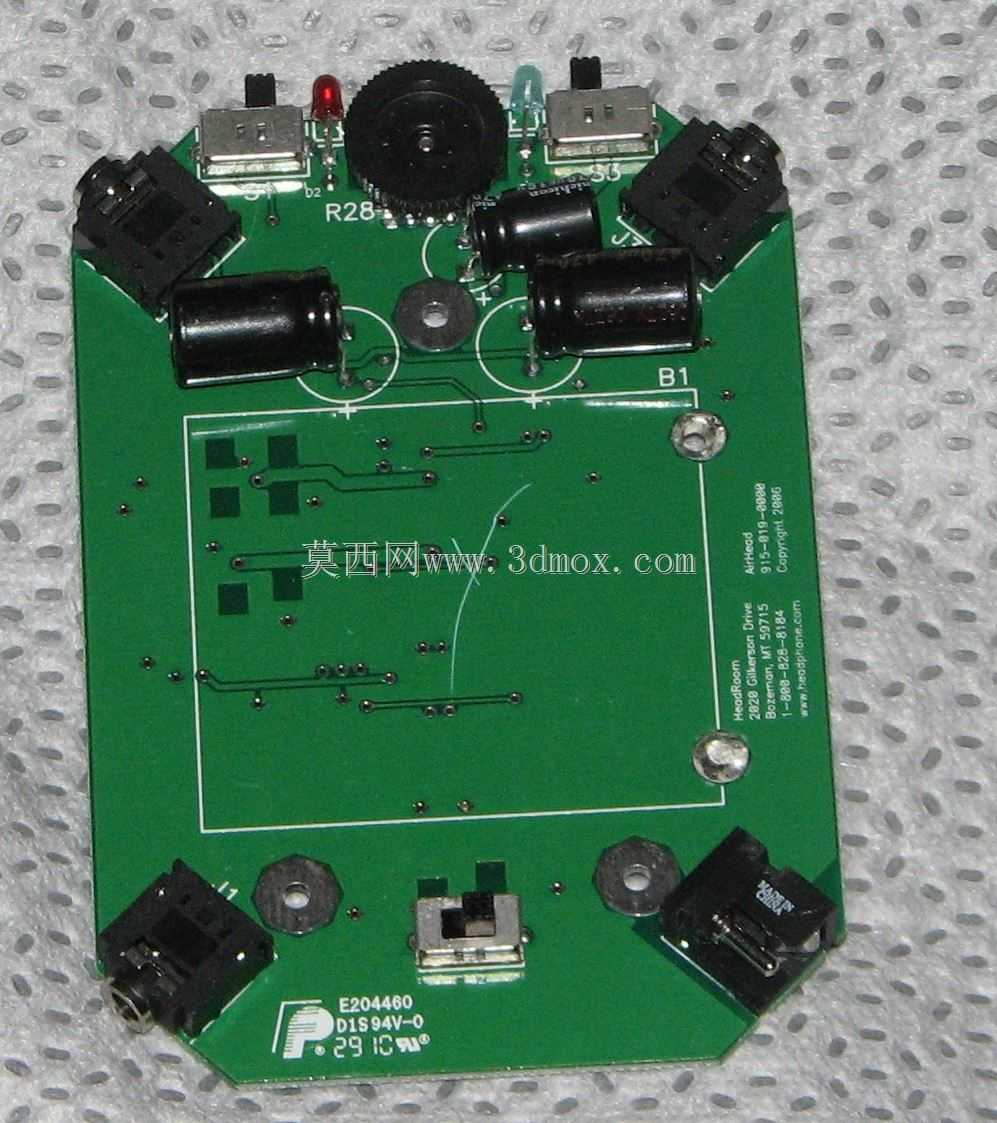

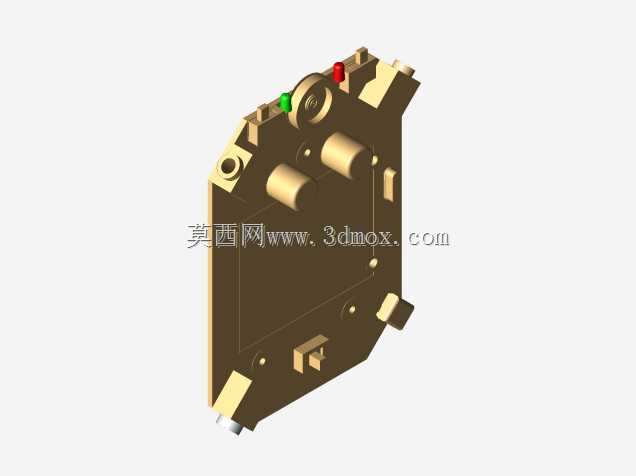

在音频信号处理、小型电子测试设备、嵌入式数模转换模块的实际应用场景里，这类集成数模转换与信号放大功能的电路板，承担着将数字音频信号转换为模拟信号并完成前置放大的核心作用，常被用在小型桌面解码耳放、便携音频处理设备、工业现场信号转换模块的硬件方案中。从结构设计来看，这块PCB采用了异形切角的外形设计，并非常规的矩形板型，这种设计是为了适配特定外壳的内部安装空间，在做外壳结构匹配时，需要重点关注板边四个安装孔的位置精度，每个安装孔周边都预留了足够的螺丝沉头空间，避免装配时螺丝帽与板上元件产生干涉。板上元件的布局遵循了信号流向的排布逻辑，数字输入接口布置在板边一侧，减少数字信号走线长度，降低信号干扰的可能；数模转换核心区域周边做了铺地隔离，两个蓝色电解电容布置在放大电路的电源输入侧，就近完成电源滤波，减少电源纹波对模拟信号输出的影响。板载的电位器用于输出增益调节，布置在板边便于用户操作，旁边的红绿指示灯分别对应电源状态与信号锁定状态，安装位置刚好对应外壳的指示灯开孔位置，装配后无需额外调整导光结构。从安装边界来看，板上最高的元件是电解电容与接口类元件，高度方向的最大尺寸集中在接口区域，做外壳内腔设计时，需要在接口位置预留对应的插拔空间，电容周边预留2mm以上的安全间隙，避免外壳挤压电容引脚导致虚焊。设计过程中针对需要做外壳适配的部分，已经通过实际测绘复刻了板上所有接插件、电位器、指示灯、安装孔的相对位置，所有元件的外形尺寸都按照实物等比例还原，在做外壳结构设计时，可以直接提取板边轮廓与元件占位作为设计参考，不需要反复核对实物尺寸，能大幅缩短外壳开发的周期。板上的走线区域与元件焊盘位置都做了准确还原，在做结构干涉检查时，可以直接导入模型完成装配验证，避免出现外壳压到元件、开孔位置偏移的问题。这类集成数放功能的电路板，在实际选型应用时，除了关注电路参数，结构适配性往往是影响整机装配效率的关键，尤其是异形板的安装孔位、突出元件的位置公差，直接决定了外壳能否顺利装配，这个数模完整还原了所有结构相关的特征，不管是做外壳结构设计，还是做整机装配模拟，都能直接使用，不需要额外补全结构特征。
