精密测微组件微米级测量工装结构

在精密加工、计量检测、半导体封装、精密装配等场景中，微米级的尺寸偏差往往直接决定产品最终良率与性能表现，这类测微组件正是为满足高精度尺寸比对、微小位移检测、零件形位公差复核需求设计的核心执行机构。从实际使用场景来看，这类组件常集成在精密工装台、光学检测平台、小型精密压装设备的定位端，替代人工手持量具完成重复性高、精度要求严苛的尺寸检测动作，避免人工施力不均、读数偏差带来的测量误差。

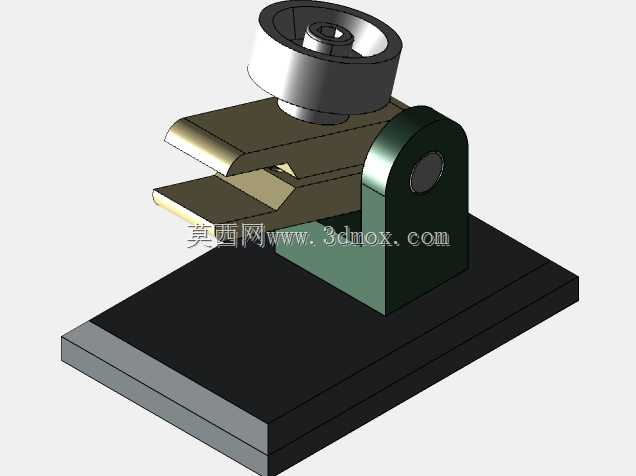

整套结构采用立式支撑布局，底部为带安装定位边的厚重基座，基座底面预留标准安装孔位，可直接通过内六角螺栓固定在光学平板或设备工作台面，安装边界适配多数常规检测工位的台面尺寸，基座本身的厚度设计充分考虑了测量过程的抗形变需求，避免外力传导带来的基座挠曲影响测量精度。支撑座采用L型一体式铣削结构，侧面设置的圆形减重孔同时兼顾了结构轻量化与安装避让需求，支撑立板的垂直度公差控制在微米级，保证上部测量轮的运动方向与被测件放置面保持垂直。

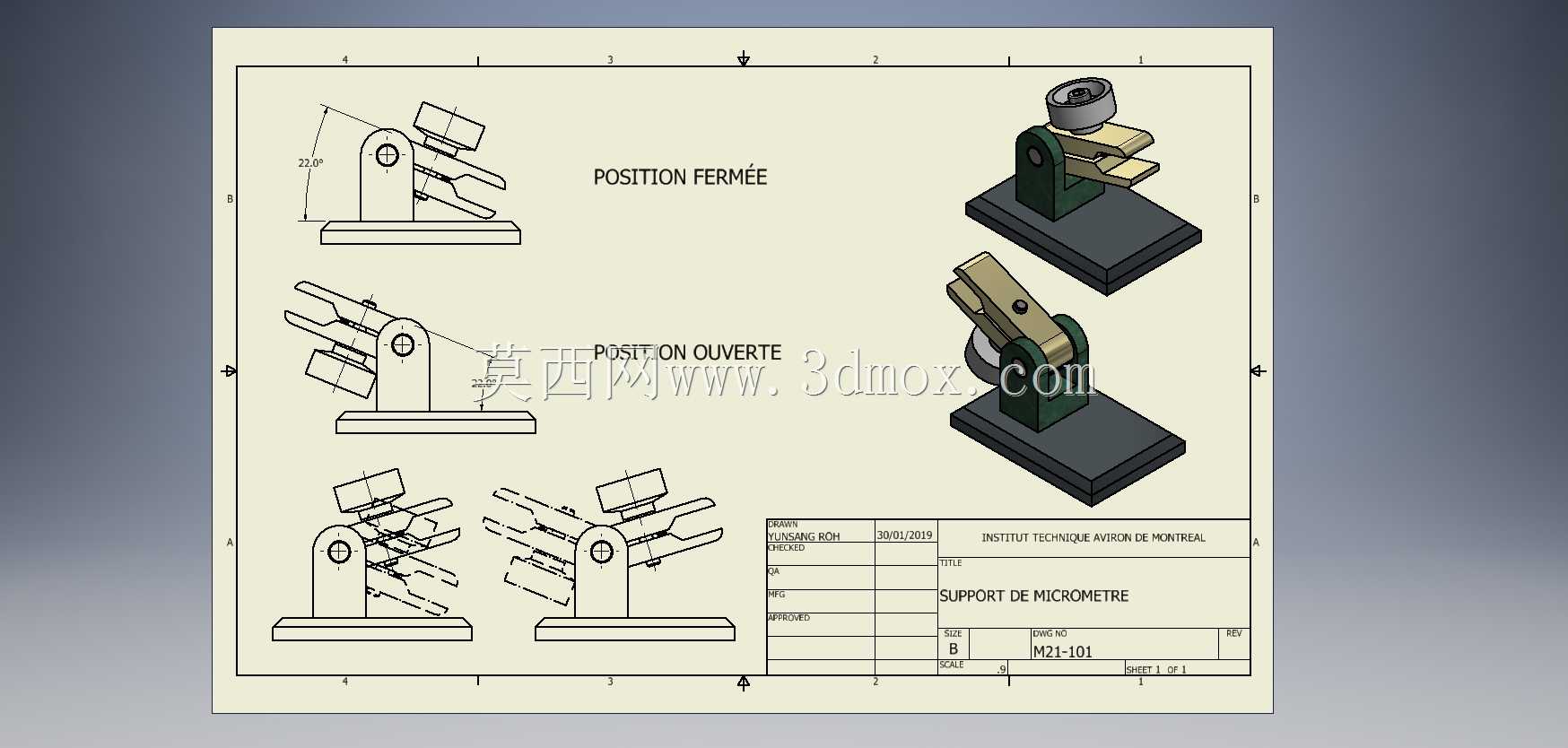

上部的测量执行端采用带V型定位槽的上下夹头结构，夹头的接触面做了精磨处理，表面粗糙度达到镜面级，避免夹持被测件时划伤工件表面，同时保证接触时的贴合度，减少接触间隙带来的测量误差。顶部的微分筒结构采用经典的螺旋测微原理，通过旋转微分筒带动内部精密丝杆进给，实现夹头开合距离的微米级调节，微分筒表面的刻度线做了防滑蚀处理，长期使用不会出现刻度磨损模糊的问题。

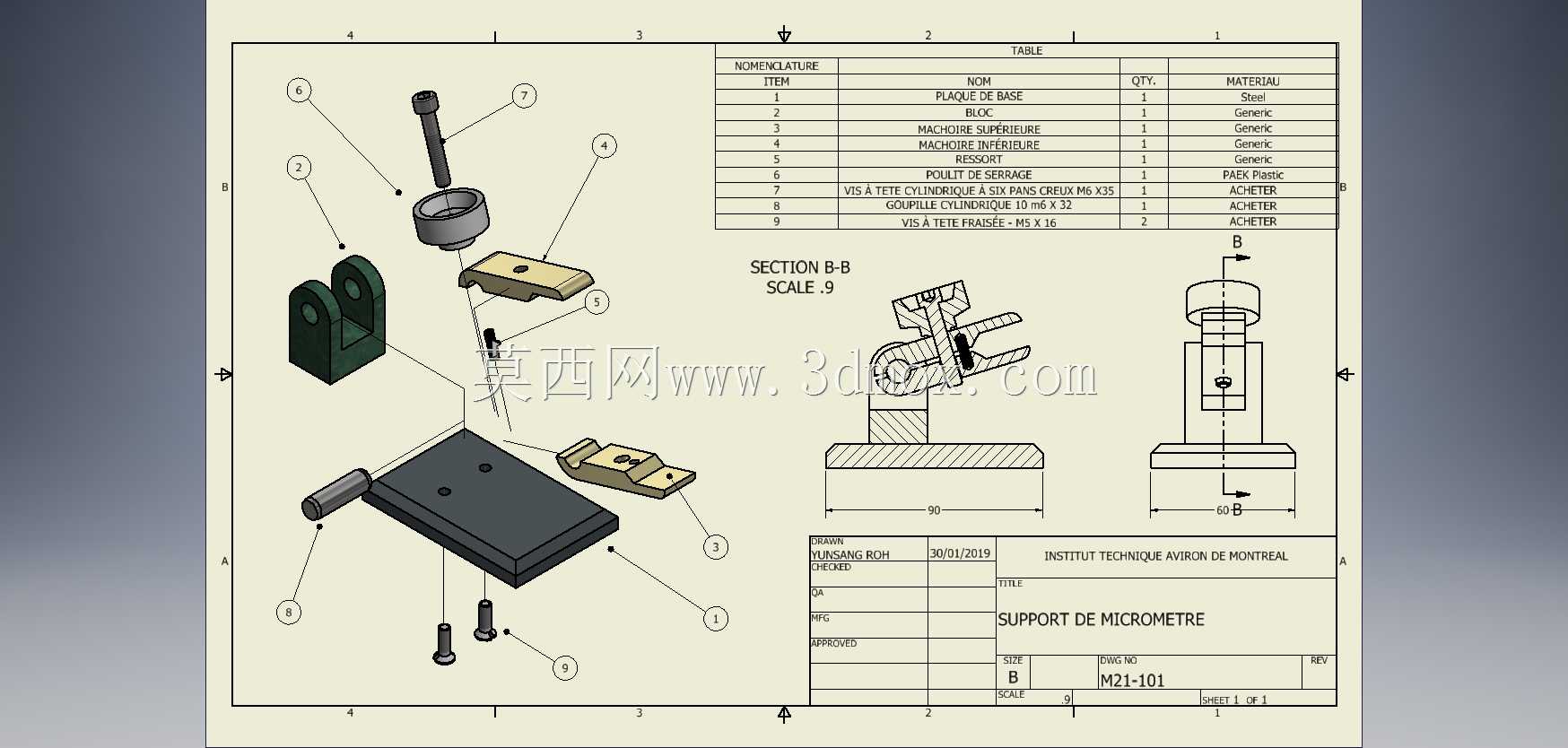

设计过程中，各运动副之间的配合间隙经过反复调校，既保证丝杆进给的顺滑无卡滞，又将回程间隙控制在允许范围内，避免空程带来的测量误差。夹头与支撑座之间设置了耐磨导向片，长期反复开合使用不会出现导向面磨损导致的夹头偏斜，整套结构的零件命名与装配层级完全按照实际加工装配逻辑划分，每个零件的材料选型、公差配合都对应实际加工工艺要求，可直接作为精密测量工装设计的参考原型，也可根据实际被测件的尺寸、测量行程需求，对夹头开口范围、微分筒行程、基座安装尺寸做参数化调整，快速适配不同的检测工位需求。在实际产线应用中，这类组件搭配数显读数模块可直接升级为在线检测工位，实现测量数据的实时上传与质量追溯，相比通用手持千分尺，其固定安装的使用方式更适合批量零件的快速检测，检测效率可提升数倍，同时测量一致性远高于人工操作。
