工业仓储用双面悬臂式物料存放架

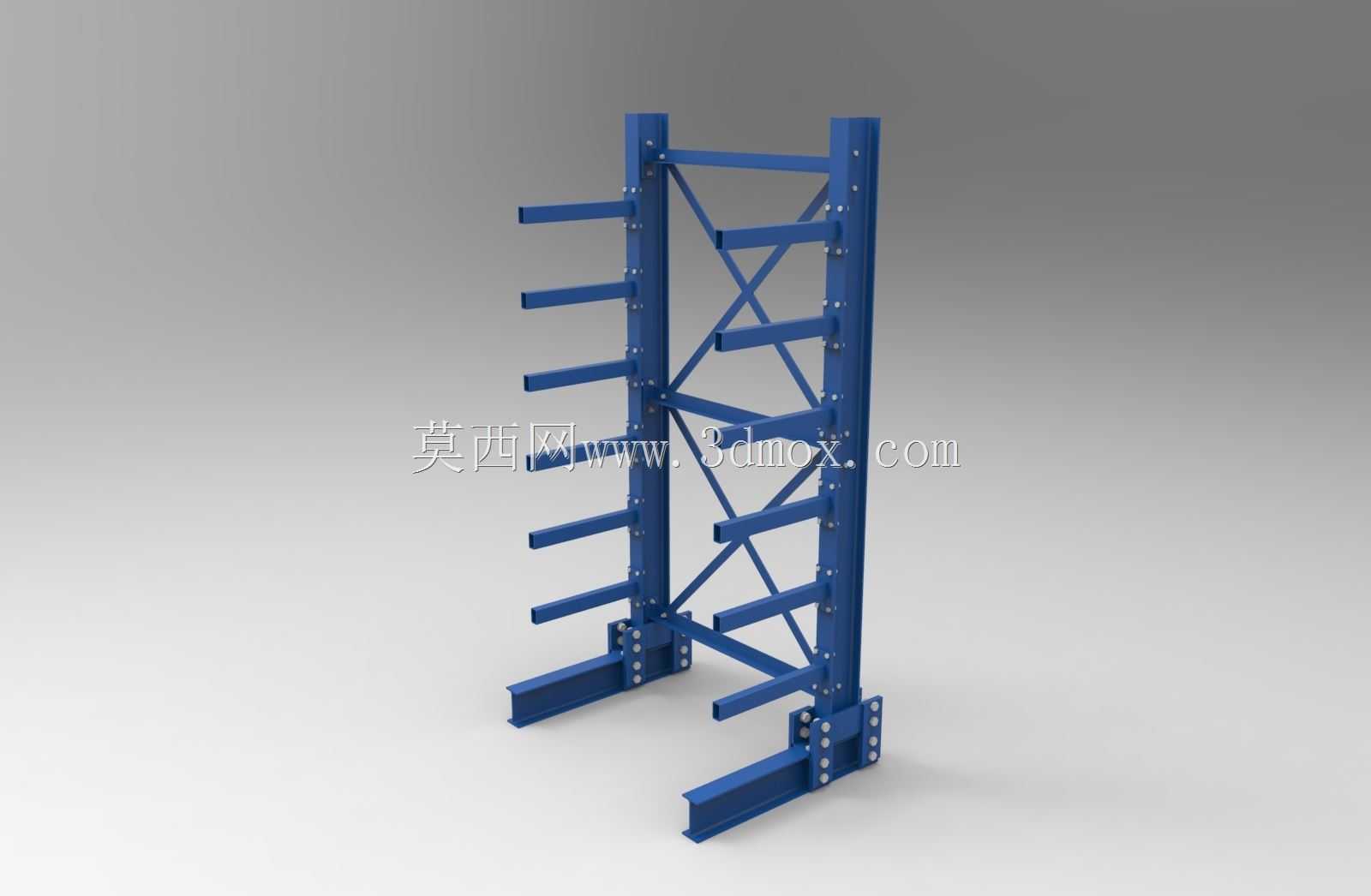

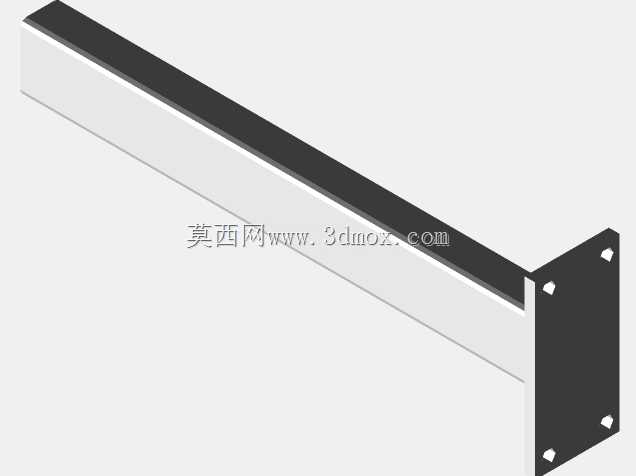

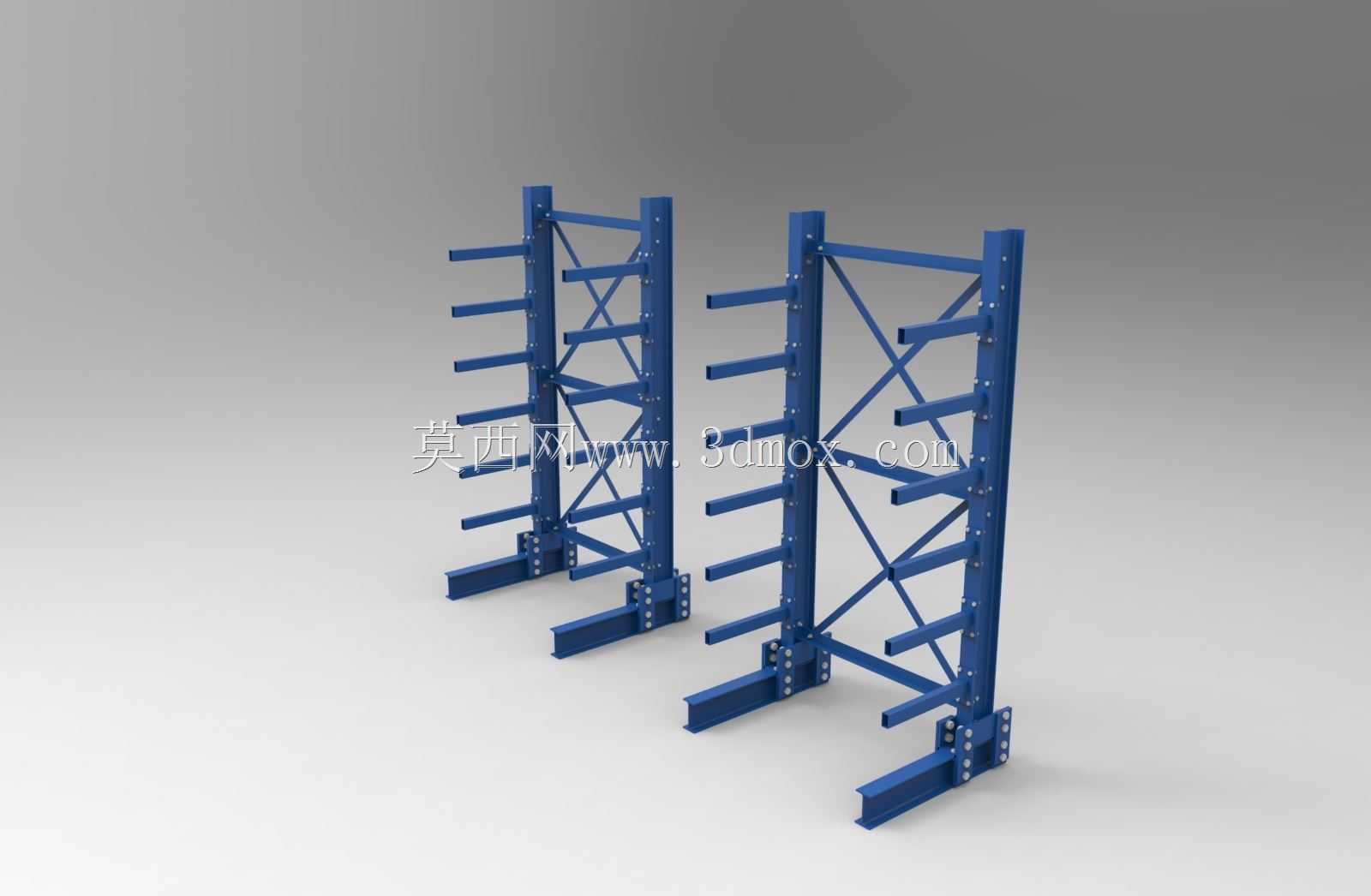

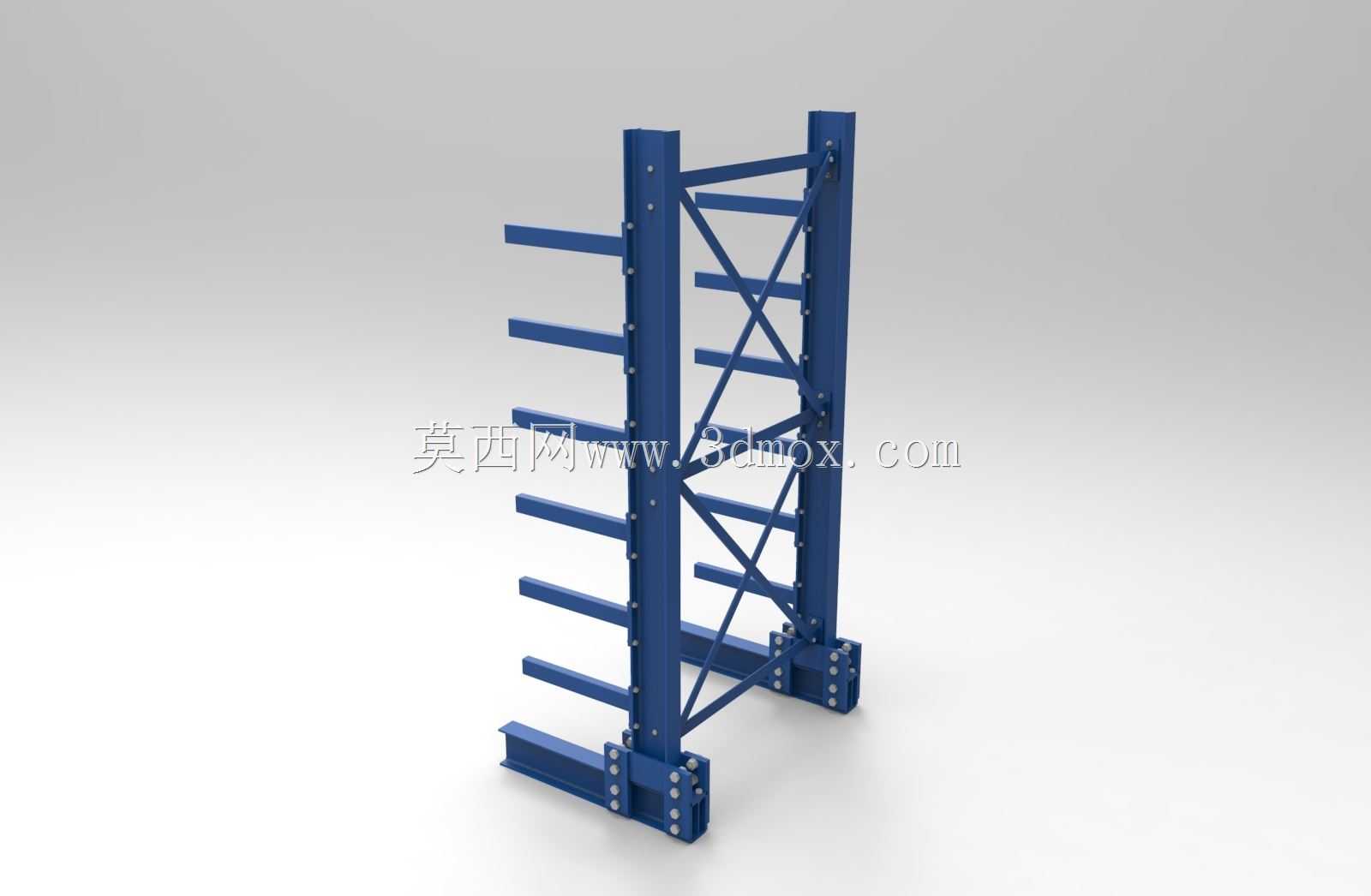

在生产制造型企业的原料仓、成品仓以及五金加工车间的待转运区，长条形物料的存储一直是仓储规划里容易被忽略却直接影响作业效率的环节——常规的层板式货架受层板进深限制，无法稳妥放置6米以上的型材、管材、长条棒料，若直接靠墙堆放不仅取料困难，还容易因物料堆叠重心偏移引发滑落风险，这类场景下悬臂式储物架的适配性优势十分突出。这款双面悬臂存放架采用双侧出挑悬臂的结构形式，相比单侧悬臂架可减少对墙面的依赖，能直接布置在仓储区域的中部通道旁，充分利用垂直空间的同时，两侧均可完成存取作业，适配叉车或人工登高取料的不同作业模式。从结构设计逻辑来看，整体采用立柱加斜撑交叉的框架形式，两根主立柱通过多组X型斜撑连接形成稳定的受力主体，可抵消单侧悬臂加载后产生的倾覆力矩，底部通过加宽的落地支脚与地面通过膨胀螺栓固定，进一步提升满载状态下的结构稳定性，避免作业过程中出现架体晃动。每侧立柱上分层布置多组水平悬臂，悬臂与立柱采用螺栓连接的可调结构，可根据存放物料的直径、堆叠高度灵活调整层间距，避免出现层高浪费或者物料无法放入的情况，悬臂端部做了上翘的限位结构，防止放置在悬臂上的圆管、型材受外力碰撞后从端部滑落。从安装边界来看，该架体外形长度934mm，深度702.5mm，整体高度1878mm，安装时需在架体后侧预留不小于100mm的安装操作空间，两侧预留不小于800mm的作业通道供人员或小型转运设备通行，地面需做硬化处理保证平整度，避免支脚受力不均导致架体倾斜。实际使用过程中，这类悬臂架可分类存放铝型材、不锈钢管、圆钢棒料、长条木板、PVC线管等长尺寸物料，不同品类的物料可分层放置在不同高度的悬臂上，取料时无需翻动其他堆叠物料，能大幅缩短找料、取料的时间，同时避免物料堆叠造成的表面磕碰划伤，尤其适合五金加工、门窗制造、家具生产等需要频繁存取长条物料的生产场景。建模过程中对各连接节点的螺栓孔位、斜撑的受力角度、悬臂的承重形变都做了对应还原，可直接用于仓储布局的方案演示，也可作为同类型货架结构设计的参考蓝本，帮助设计人员快速调整参数适配不同的承重需求与场地尺寸限制。
