表面处理生产线用菱形纹理金属涂层挂架

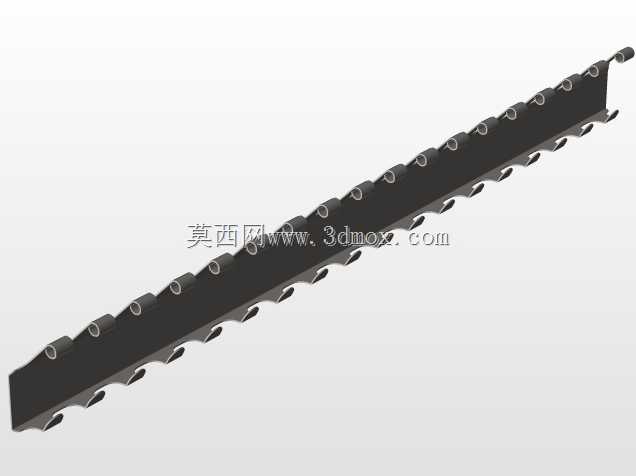

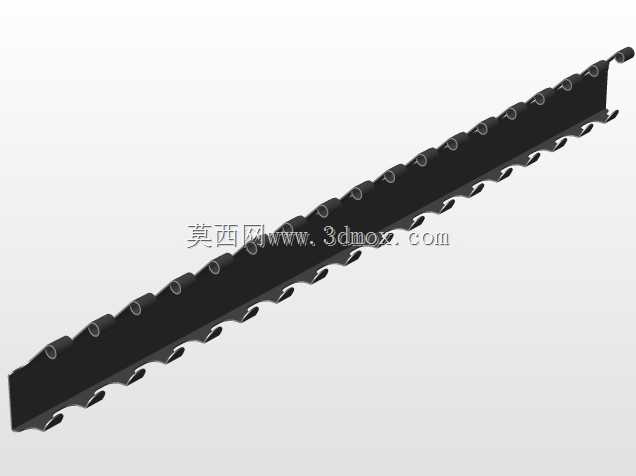

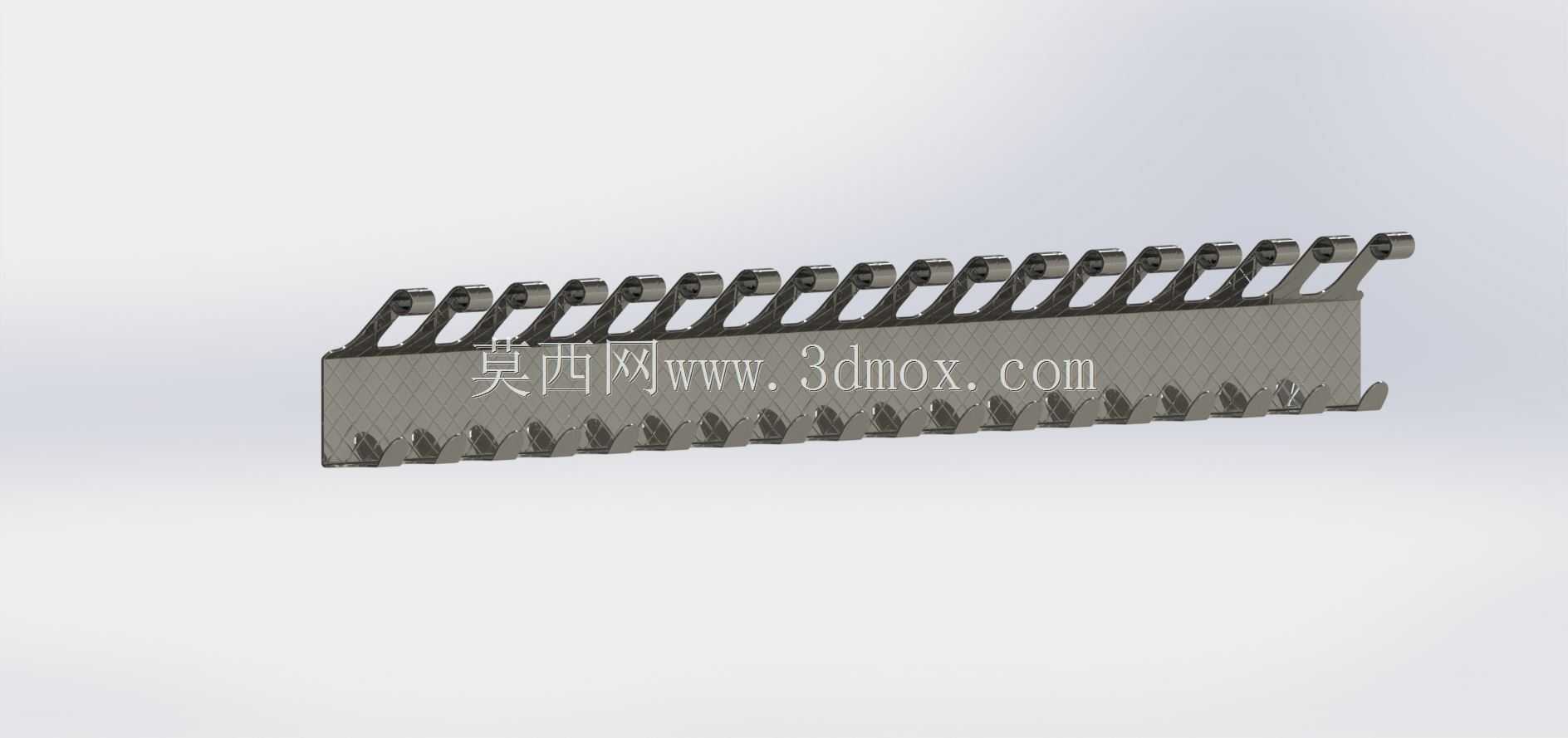

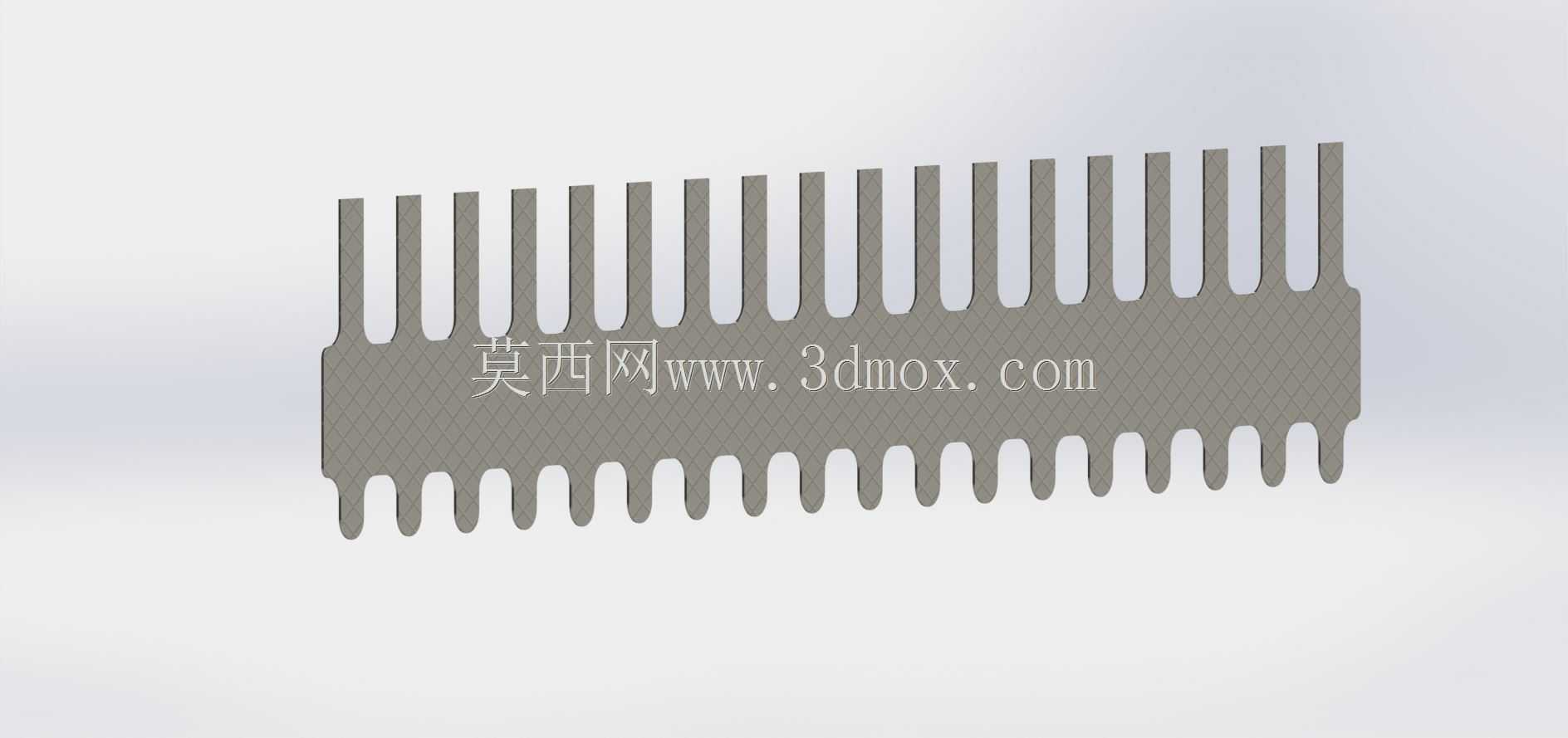

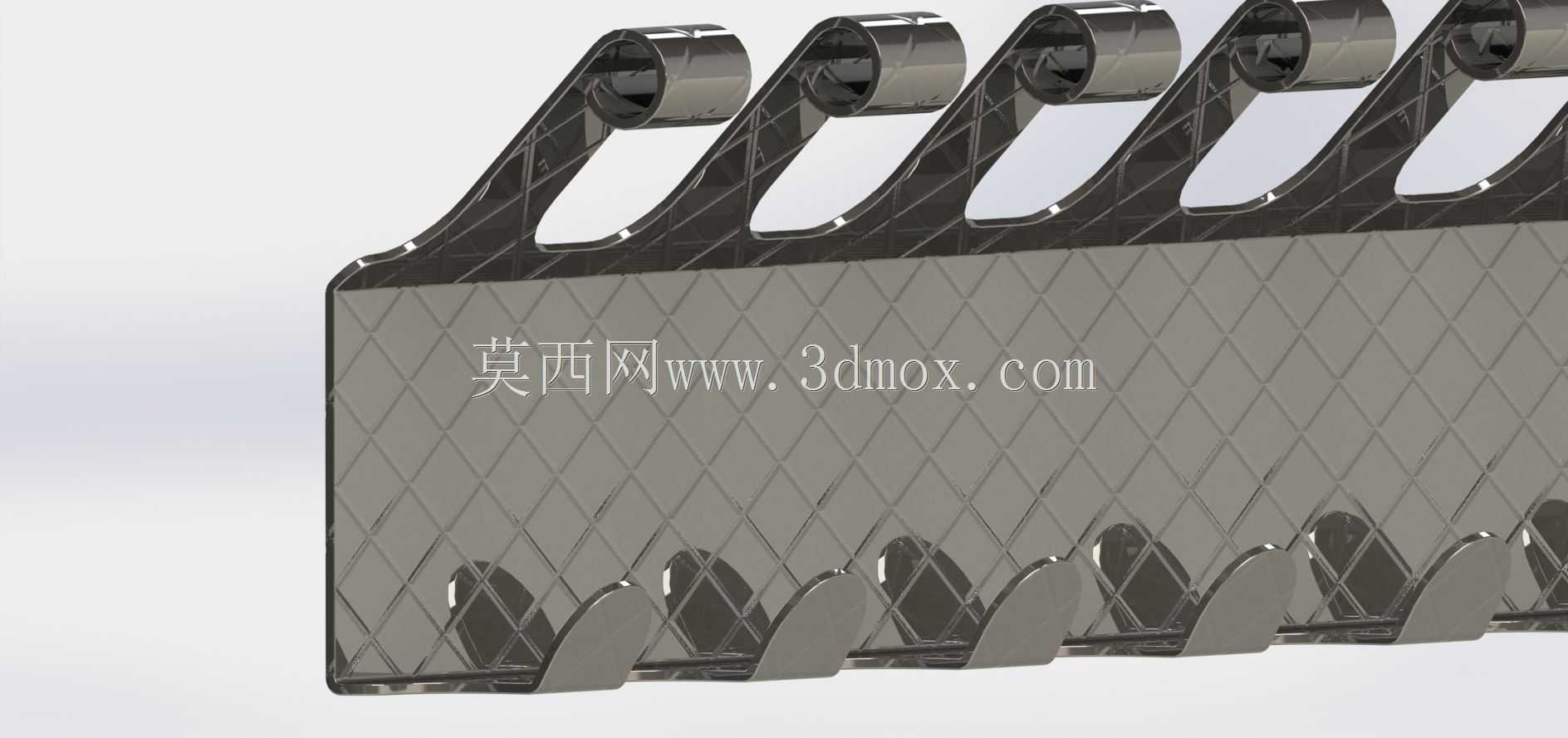

这款金属挂架主要应用于金属表面处理生产线，适配电泳、喷涂、阳极氧化等多类涂层加工工序，作为工件承载挂具使用，可在工序流转过程中稳定挂载待加工工件，避免工件在槽液浸泡、喷淋冲洗、高温固化环节出现脱落、磕碰、叠压问题。从结构设计来看，挂架上部设置多组同轴卷制挂耳，挂耳内孔尺寸统一，可直接挂装在生产线的水平输送横杆上，卷制结构的圆角过渡设计能减少挂具与输送杆的接触磨损，同时保证挂架在输送过程中不会出现横向窜动，挂耳的排布间距经过核算，相邻挂架挂载后不会出现工件干涉，可最大化利用生产线的有效挂装空间。挂架主体板面采用菱形压纹结构，并非平面板材设计，这种压纹一方面提升了板材整体的结构刚性，在同等板材厚度下抗弯折能力比光板提升近四成，可减少长期使用后的形变概率，另一方面压纹形成的凹凸结构可减少挂架与工件背面的贴合面积，避免涂层加工过程中贴合面出现积液、膜厚不均的问题。挂架下部设置多组弧形托齿，托齿的弧度经过匹配设计，可承托板类、框类工件的下边缘，托齿向上的翘起角度可防止工件在上下料、输送晃动时从挂架滑脱，托齿的排布间距对应上部挂耳位置，保证每个挂载位的受力均匀，不会出现局部应力集中导致的挂架变形。设计过程中对挂架的安装边界做了明确约束，上部挂耳的内孔直径适配行业通用的30mm直径输送横杆，挂架整体宽度适配标准槽体的挂装工位宽度，不会出现挂架与槽壁、喷淋管碰撞的问题，挂架的整体厚度控制在合理范围，不会过多占用槽内空间，可保证槽液的正常循环流动。挂架的边角位置全部做了圆角钝化处理，没有尖锐毛刺，可避免上下料过程中划伤操作人员、刮破工件表面涂层，同时减少挂架自身在电场环境下的尖端放电效应，提升工件表面涂层的均匀度。在实际产线应用中，这类挂架可根据待加工工件的尺寸调整挂载间距，适配不同规格的平板类、小型框架类工件的涂层加工需求，挂架本身采用耐酸碱的金属材质制作，可长期在腐蚀性槽液环境下使用，减少挂具的更换频次。
