直齿齿条与小齿轮啮合传动结构

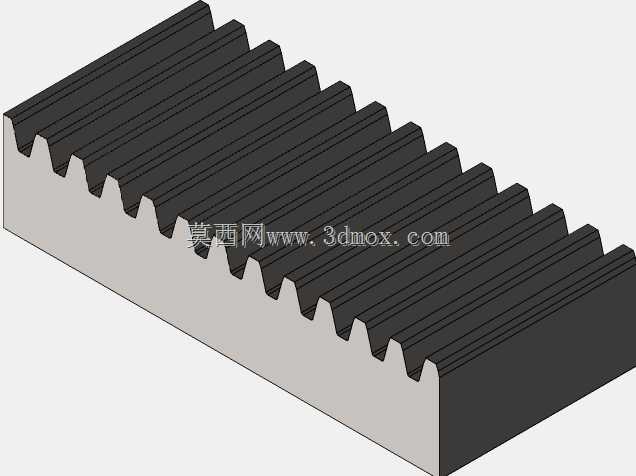

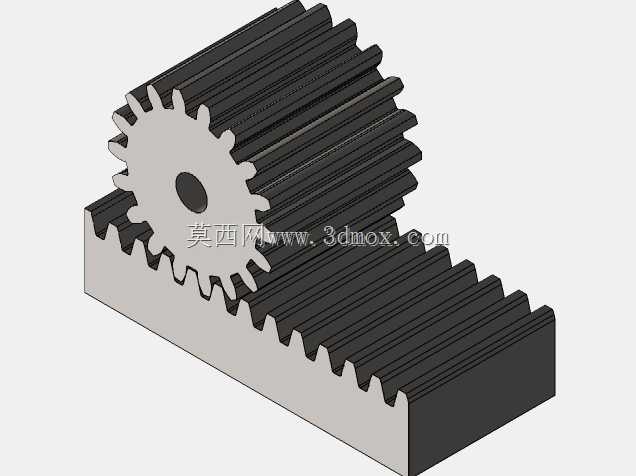

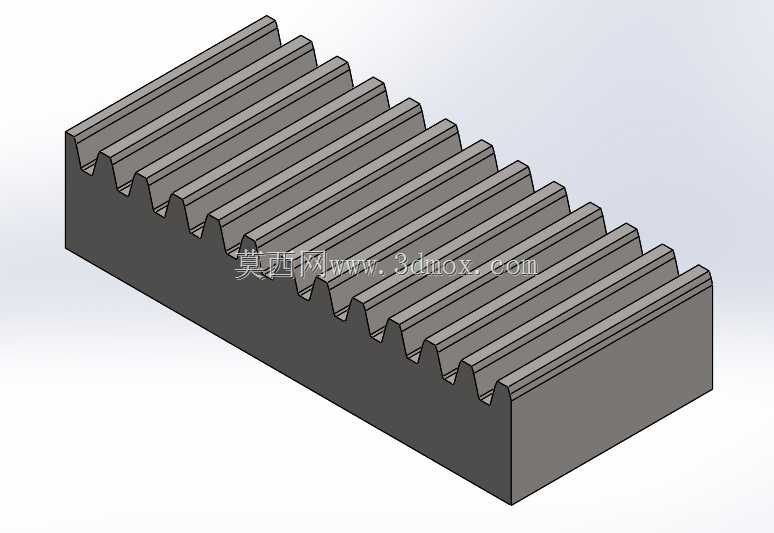

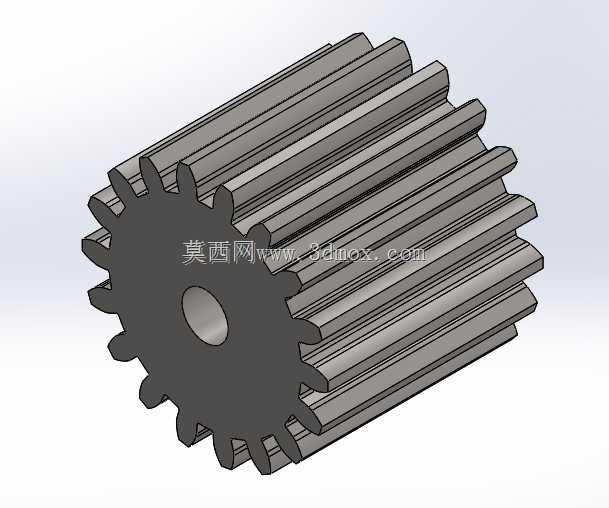

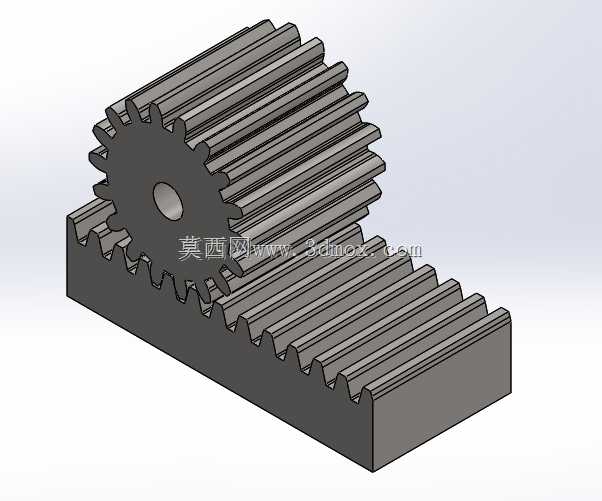

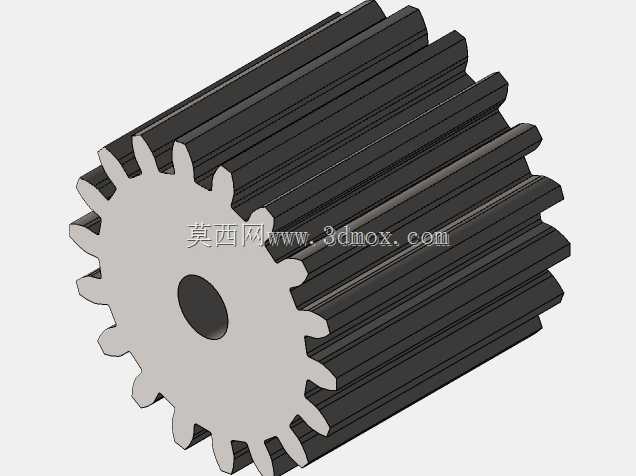

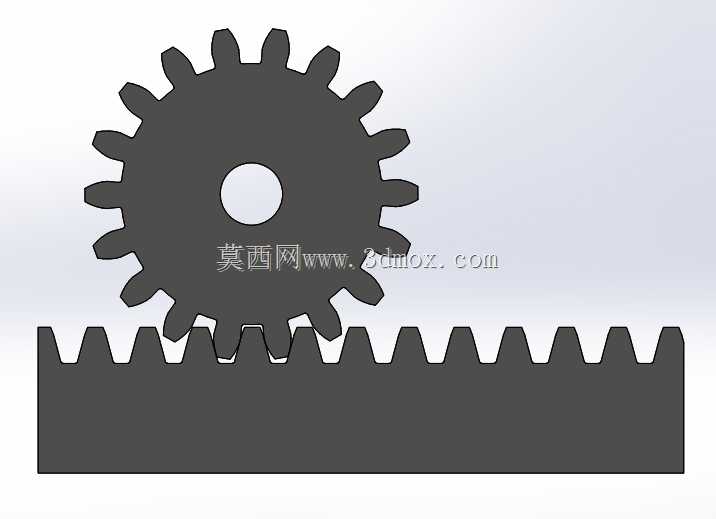

这套齿条小齿轮啮合结构，是机械传动领域里将旋转运动与直线运动相互转换的典型执行部件，在各类直线进给、行程调节、点位移位的设备场景中应用极广。日常接触的机床工作台横向进给机构、自动化生产线的工件移位滑台、仓储设备的升降推拉机构、甚至部分门窗启闭的传动结构里，都能看到这类啮合副的身影，它的核心作用就是把齿轮的连续回转动力，转化为齿条的直线往复推力，或是反过来把齿条的直线位移转化为齿轮的转动输出。从结构设计逻辑来看，这套啮合副采用标准直齿齿形，齿向与齿条长度方向、齿轮轴线保持垂直，相比斜齿啮合结构，它的加工难度更低，装配时不需要额外调整轴向错位量，安装调试的门槛更低，适合对传动平稳性要求中等、负载不出现极端冲击的常规工况。设计时首先要保证齿形参数的匹配一致性，齿轮的模数、压力角必须和齿条完全对应，啮合侧隙控制在合理区间，侧隙过大会导致换向传动时出现空程误差，影响位移精度，侧隙过小则会在传动过程中出现卡滞、齿面磨损加剧的问题。齿轮中心设置的通孔是安装轴的配合位，设计时要根据传递扭矩的大小匹配轴径尺寸，同时要保证齿轮端面与安装轴的垂直度，避免齿轮转动时出现齿面偏载，导致局部齿面受力过大出现崩齿问题。齿条的安装基准是底部的平面，安装时需要将齿条底面与设备安装基面紧密贴合，沿长度方向调整齿条的直线度，保证齿轮沿齿条全程移动时，啮合深度保持一致，不会出现一端啮合过紧、一端脱齿的问题。从安装边界来看，齿轮的齿顶圆直径决定了啮合时齿轮轴线到齿条安装基面的垂直距离，这个尺寸在装配时需要严格控制，是保证啮合精度的核心安装参数；齿条的总长度则直接决定了直线运动的最大行程，设计选型时要根据设备所需的最大位移量预留足够的余量，避免齿轮移动到齿条端部出现脱齿风险。实际应用中，这类直齿齿条齿轮结构的传动效率较高，维护成本低，齿面磨损后可以单独更换齿轮或齿条，不需要整套替换，在中低速直线传动场景下的性价比十分突出，设计建模时需要重点校验齿根的弯曲强度，根据负载大小调整齿厚参数，保证长期往复运行下的结构可靠性。
