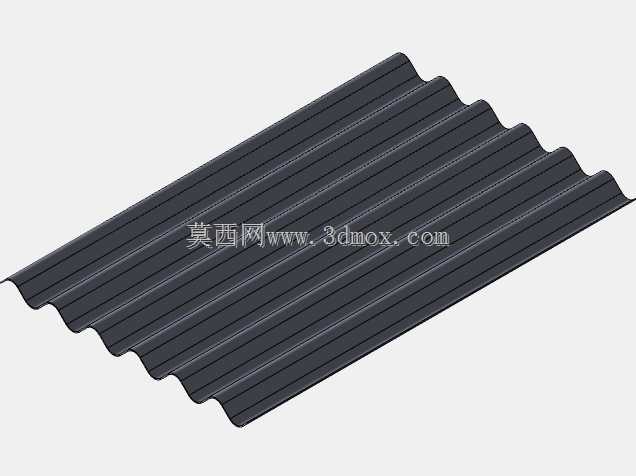

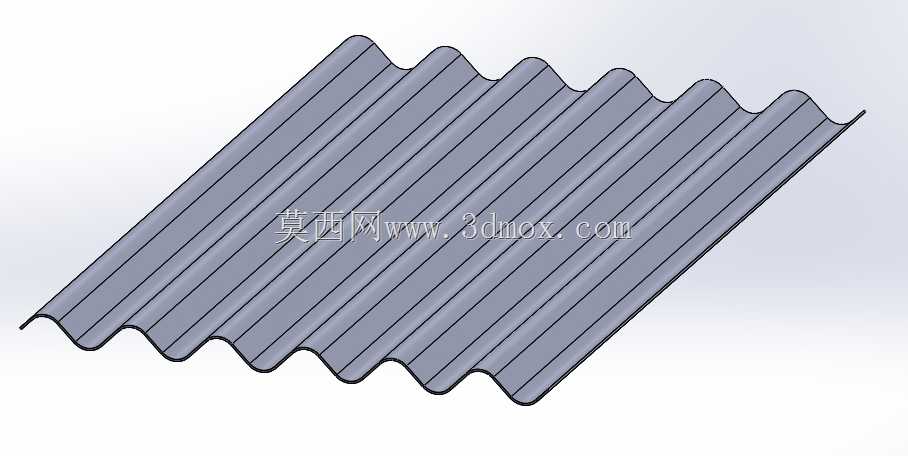

瓦楞型波纹金属防护板结构设计

　　在工业现场传感检测单元的外围防护设计中，这类瓦楞波纹结构的金属板材是很常见的配套构件，很多户外安装的检测传感器、外露的信号采集元件，都需要依托这类板材做物理遮挡，避免落尘、飞溅碎屑、外力磕碰直接损伤敏感元件。不同于平面钣金，波纹结构的设计核心是在不额外增加板材厚度的前提下，大幅提升板面的整体抗弯刚度，同等面密度下，沿波纹延伸方向的抗形变能力能比同厚度平板提升4倍以上，哪怕是0.8mm厚度的冷轧钢板压型后，成年人单手握持板边也很难让板面产生可见的弯折变形，这对于需要长期暴露在户外、存在风压或者零星坠物冲击的传感安装场景来说，能在控制整体重量的前提下满足防护强度要求。

　　从实际安装边界来看，这类波纹板的单波峰高度通常控制在18-25mm区间，波距保持在60-75mm，相邻波峰的圆弧过渡半径统一取3mm，既不会因为波高过大导致板边安装时和传感器支架产生干涉，也不会因为波距过密增加压型工序的加工难度。板的边缘预留了8mm宽的平直压边，压边区域每隔150mm设置一个直径5.2mm的安装孔，适配M5规格的自攻螺钉或者抽芯铆钉，安装时可以直接固定在传感器的外围安装架上，不需要额外做二次裁切加工，板的两端做了15度的斜切收边，避免尖锐的直角边划伤安装人员的线缆，也能减少雨水在板面积存的概率，倾斜的边缘能让积水顺着波纹槽快速排走，避免长期积水导致板材锈蚀。

　　设计这类构件的时候，首先要考虑的是传感单元的信号穿透性，金属板材本身会对电磁类传感信号产生屏蔽，所以在建模时特意将波纹的走向和传感器的信号发射方向保持平行，减少板材对信号传输路径的遮挡，同时波纹的圆弧曲面不会形成信号反射的直角面，能降低多路径反射对检测精度的干扰。其次是板材的形变冗余设计，波纹结构本身具备一定的弹性形变空间，当遭遇较大的外力冲击时，波峰位置可以产生微量的弹性变形吸收冲击能量，不会像平板那样一旦受力超过屈服强度就产生永久凹陷，哪怕是遭遇直径10mm以下的碎石飞溅冲击，卸力后的波纹板也很难出现穿透性破损，能有效保护后方的传感元件。

　　从应用场景延伸来看，这类波纹板除了用作传感器的外围防护，也可以配套在小型检测设备的走线槽盖板、户外仪表的遮阳挡雨板位置，波纹的凹槽可以作为临时的走线通道，小直径的信号线缆可以顺着凹槽排布，不需要额外设置线卡固定，能减少现场安装的辅件使用量。建模过程中需要注意的是，所有波峰波谷的圆弧过渡必须保持曲率连续，压型加工时才不会出现板材局部拉裂的问题，板厚方向的偏移量要和实际选用的板材厚度保持一致，避免展开下料时出现尺寸偏差，通常这类板材的展开尺寸计算要考虑压型过程中的材料延伸率，冷轧钢板的延伸率取0.3%即可，下料时预留对应的修边余量，就能保证压型后的成品尺寸和设计值偏差控制在0.5mm以内，满足现场安装的互换性要求。

　　在安装适配性上，这类波纹板可以根据传感器的安装尺寸灵活裁切长度，因为波纹是等距连续排布的，裁切后的任意断面都能保持结构的一致性，不会出现局部刚度骤降的问题，哪怕是截成100mm宽的窄条，依然能保持足够的抗弯强度，用作小型光电传感器的侧方防护挡板。板的表面处理通常采用静电喷塑，喷塑层厚度控制在60-80μm，能适应户外酸碱潮湿的使用环境，不会因为长期日晒雨淋出现表层脱落锈蚀的问题，整体使用寿命可以达到10年以上，不需要频繁更换维护，能有效降低户外传感站点的后期运维成本。
