齿轮齿条直线传动模组结构设计

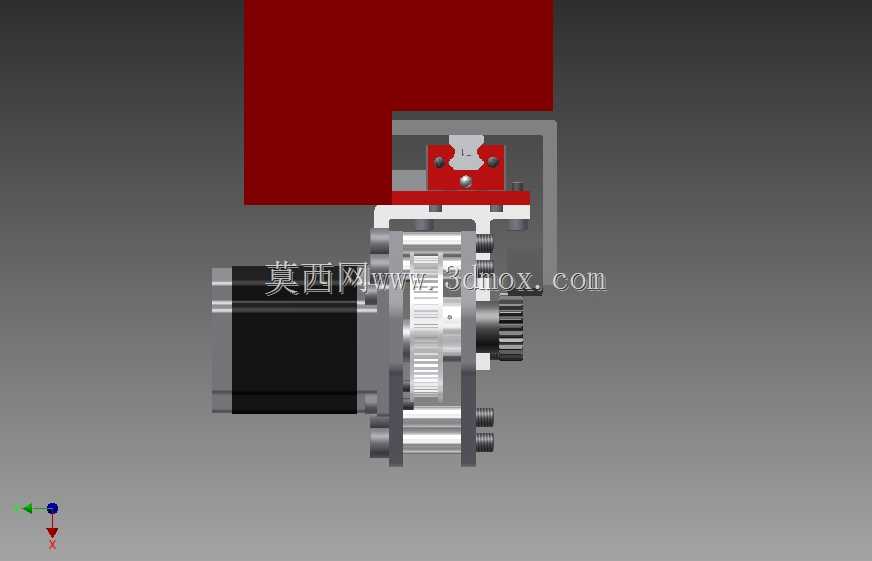

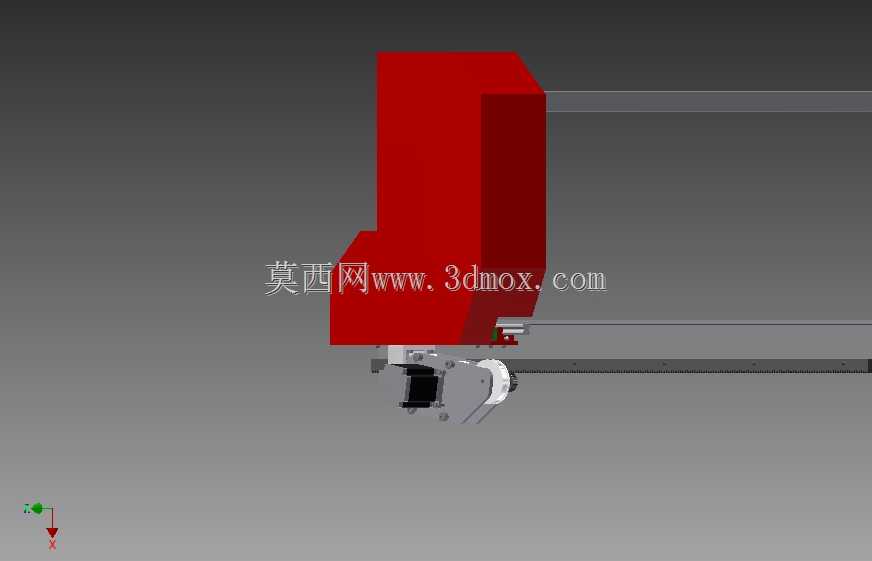

这套齿轮齿条传动结构，常见于中小型数控加工设备的进给轴传动环节，也可适配自动化生产线的直线移位工位，承担动力转换与精准直线位移输出的核心作用。区别于常规丝杠传动的行程限制，齿轮齿条搭配的传动形式可轻松实现长距离直线运动，不会出现长丝杠下垂、临界转速受限的问题，在大行程龙门设备、长距离物料搬运机构中应用十分广泛。从结构布局来看，驱动端采用伺服电机直连减速齿轮组的布置方式，动力经多级圆柱齿轮减速后传递到与齿条啮合的输出齿轮，齿轮与安装座之间采用双轴承支撑结构，可抵消啮合过程中产生的径向力，避免齿轮轴受载变形影响啮合精度。安装座的侧边设置了间隙调整结构，通过偏心轴或者调整斜块可微调齿轮与齿条的啮合中心距，消除反向传动间隙，保证正反向换向时的传动精度，适配需要频繁换向的进给工况。齿条采用标准模数直齿设计，安装基准面与设备安装基面贴合后通过沉头螺钉锁紧，安装时需保证齿条的直线度与齿轮轴线的平行度，否则会出现啮合卡滞、齿面偏磨的问题。整个传动模组的安装边界预留了足够的装配空间，驱动电机的接线端朝向侧面布置，不会与上方的移动负载产生干涉，齿轮啮合区域预留了润滑脂加注空间，日常维护时可直接在啮合面涂抹润滑脂，降低齿面磨损速率。设计过程中优先考虑了传动刚性，安装座采用一体式铣削加工结构，连接部位的壁厚做了加厚处理，避免高速传动时产生结构共振，齿轮的齿宽经过匹配计算，可承受额定进给载荷下的齿面接触应力，不会出现断齿、点蚀等早期失效问题。输出齿轮与齿条的啮合重合度控制在合理区间，保证传动过程的平稳性，降低运行时的传动噪音。这套结构可直接适配各类需要直线进给的设备改造场景，安装接口可根据实际设备的安装尺寸做适配调整，不需要大幅改动原有设备的基座结构，传动效率相比丝杠传动在长行程场景下有明显优势，运行阻力小，动力损耗低，可适配高速进给的工况需求。
