带侧通接口方底圆顶变径连接壳体

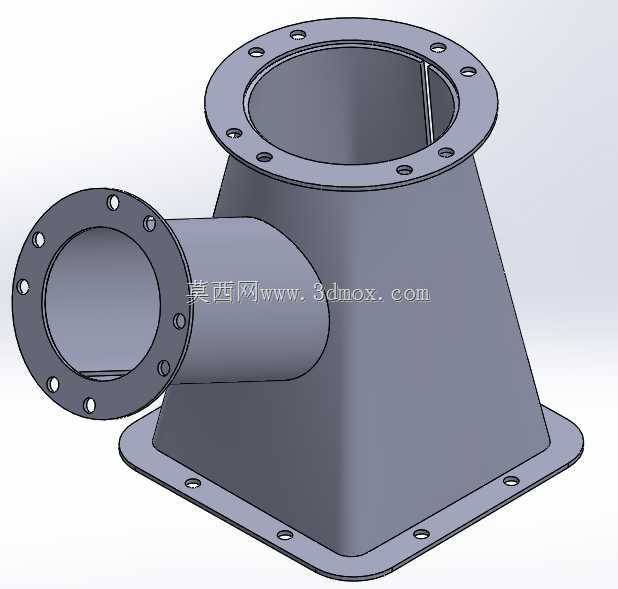

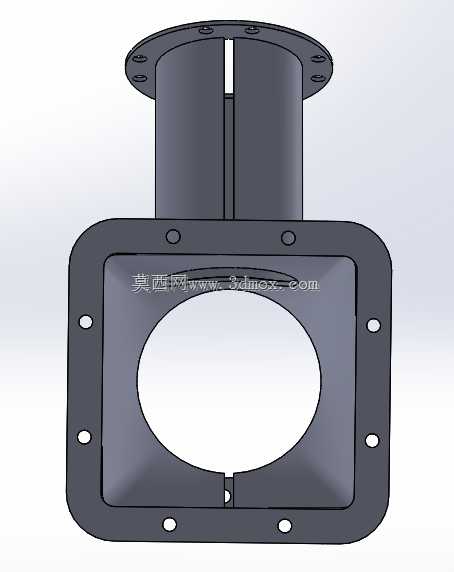

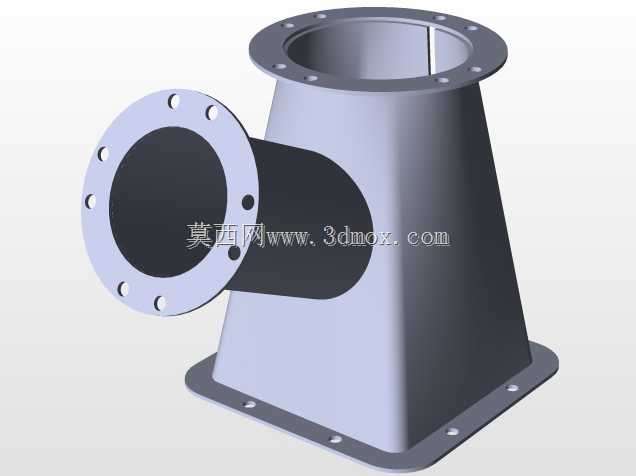

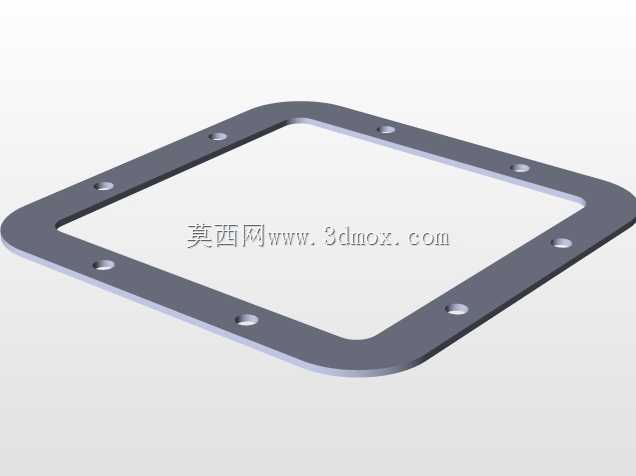

　　在粉体输送、除尘通风、散料下料这类涉及气固两相流的管路系统里，这类带侧通接口的方底圆顶变径壳体是非常常见的管路衔接部件，很多现场做管路改造或者新上输送线的时候，经常会遇到上方圆形管路、下方方形设备接口、侧面还要接分支补风或者旁通管路的场景，直接用标准弯头、变径管拼接不仅焊缝多、容易积料漏风，流道突变的位置还很容易造成物料卡堵、风压损失过大的问题，这个一体结构的壳体就是针对这类场景设计的。从结构上看，底部是方形法兰安装边，法兰上预留了均匀分布的螺栓过孔，用来和下方方形截面的设备入口比如料仓顶部、除尘箱进风口、振动筛进料口做密封连接，方形法兰的安装边界完全匹配常规方形设备的接口尺寸，安装时不需要额外做转接板，

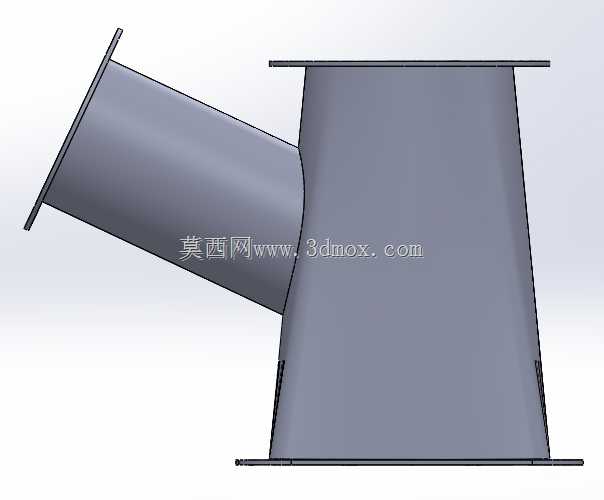

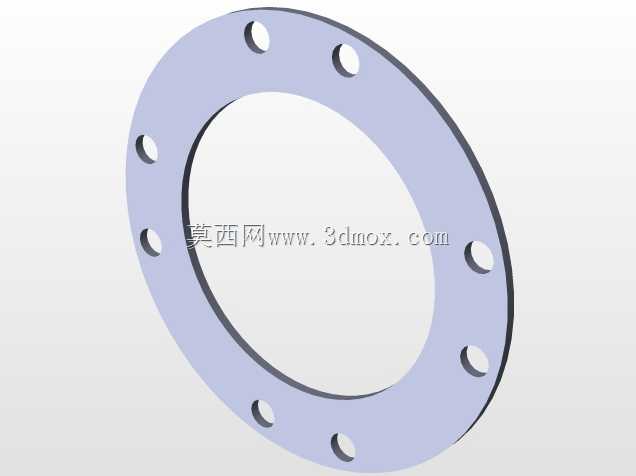

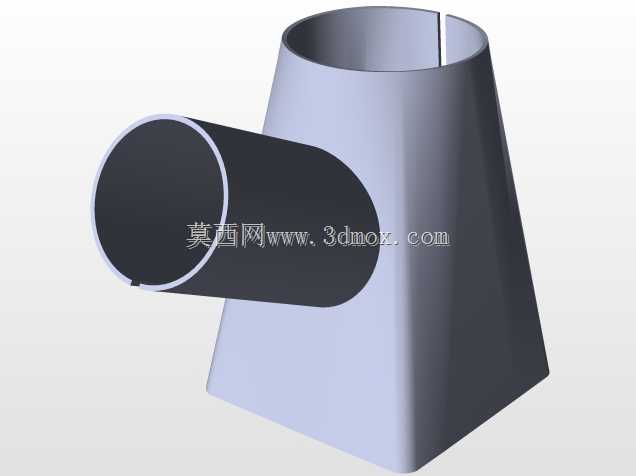

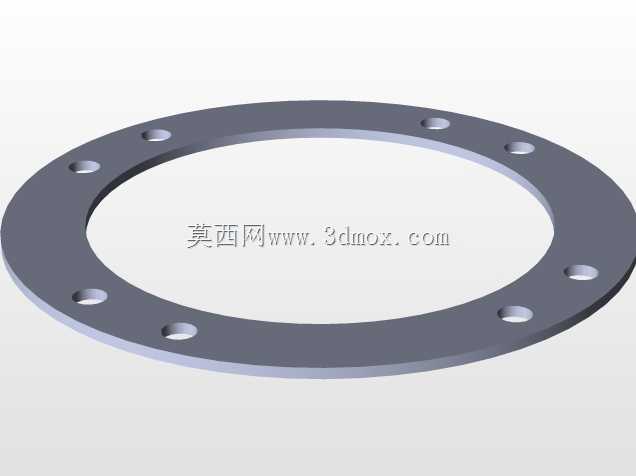

　　法兰面的平面度控制在合理范围内，配合密封垫就能保证负压或者低压输送工况下的密封性，不会出现漏风漏粉的问题。顶部是圆形法兰接口，用来对接上方的圆形主输送管路，法兰的螺栓孔分布完全符合常用圆形管道法兰的安装规范，不管是接硬管还是软连接都能直接适配。侧面伸出的圆形法兰接口是旁通接口，一般用来接补风管路、泄压管路或者分支进料管路，接口的轴线和主壳体的变径段做了顺滑过渡，没有突兀的直角转折，这样气流或者物料经过的时候不会在接口位置形成涡流区，减少物料沉积的概率。整个壳体的流道是从底部方形截面逐步过渡到顶部圆形截面的渐变结构，变径段的锥度经过合理设计，既不会因为锥度过大造成流道收缩太快引发物料架桥，

　　也不会因为锥度过小导致整体高度过高占用太多安装空间，侧面接口和主壳体的衔接位置做了圆弧过渡处理，内壁光滑无凸起，不管是走含尘气体还是颗粒粉料，都能顺畅通过，不容易出现积料堵料的情况。设计的时候首先要确定三个接口的公称通径匹配关系，底部方形接口的尺寸要和对接设备的入口完全一致，顶部圆口的尺寸匹配主管道通径，侧面接口的尺寸根据旁通管路的流量要求确定，之后要做三个接口之间的流道顺滑过渡，避免出现截面突变，三个法兰的厚度要根据工况压力计算，保证螺栓锁紧的时候法兰不会出现变形，法兰上的螺栓孔位置要和对接件的孔位完全对正，避免现场安装的时候出现孔位错位无法装配的问题。壳体的壁厚根据输送介质的磨损性选择，如果是磨损性强的矿粉、

　　砂石料可以适当加厚内壁或者做耐磨衬层，如果是普通通风、轻粉料输送用常规壁厚即可。安装的时候要注意三个接口的对接同轴度或者平面度，法兰之间垫好对应材质的密封垫，按对角线顺序锁紧螺栓，避免法兰偏压造成密封失效，日常使用中如果是走粘性物料的工况，可以定期打开侧口检查内部积料情况，因为一体成型的流道没有拼接焊缝的凸起，清理起来也比拼接结构方便很多。这类部件在粮食加工输送线、车间除尘系统、建材粉料输送、化工散料投料场景里都有大量应用，相比用多段标准件焊接拼接的结构，一体结构的壳体流道更顺畅，安装工作量更小，漏风漏料的风险更低，结构强度也更好，能承受一定的管路重量和工况压力，不会因为长期振动出现焊缝开裂的问题。
