带黄绿指示灯直角型RJ45网络连接器

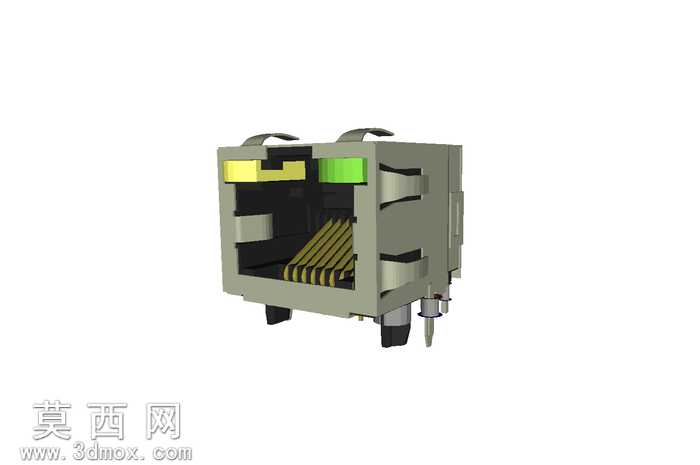

本模型为直角型带双指示灯RJ45网络连接器，建模过程严格参照TE原厂1116173-1型号的实物尺寸参数进行1:1还原，首先在三维建模环境中绘制连接器主体的基准轮廓，先完成塑胶外壳的腔体结构搭建，精准预留出8P8C金手指插针的排布槽位、金属屏蔽壳的卡扣安装位以及尾部引脚的出线空间，直角弯折结构的过渡处做了符合注塑工艺要求的圆角处理，避免出现应力集中的尖锐棱角。金属屏蔽外壳部分单独建模，还原了外壳上的弹性卡扣、接地引脚以及与塑胶壳体的卡合定位结构，插针部分按照双绞线线序的排布规则做了等距排列，每根插针的弯折角度、伸出长度都与实物保持一致，确保结构的装配合理性。顶部的黄色、绿色指示灯做了独立的结构分区，预留了灯珠的安装腔体，建模时区分了指示灯导光柱的透明材质区域与周边塑胶的哑光区域。材质渲染阶段，主体塑胶外壳赋予浅灰色哑光ABS材质，调整粗糙度参数还原注塑件的细腻磨砂质感，金属屏蔽壳赋予镀镍金属材质，添加轻微的反射模糊效果还原金属件的哑光镀层质感，金手指插针赋予镀金材质，调高反射强度模拟接触片的光亮金属质感，黄绿指示灯的导光柱分别赋予半透明的黄、绿色PC材质，添加微弱的自发光参数模拟指示灯的透光效果。模型整体结构完整，各部件之间的装配间隙符合实际生产的公差要求，既还原了连接器的外观细节，也完整呈现了内部的插针排布、屏蔽结构与引脚定义，可用于网络设备的结构装配验证、PCB封装匹配参考以及产品展示渲染使用，适配以太网cat5、cat6等级的布线连接场景，直角结构的设计能够满足设备内部狭小空间的布线转向需求，双指示灯的配置可直观呈现网络连接状态与数据传输状态。
