复古蒸汽机车头机械结构三维设计

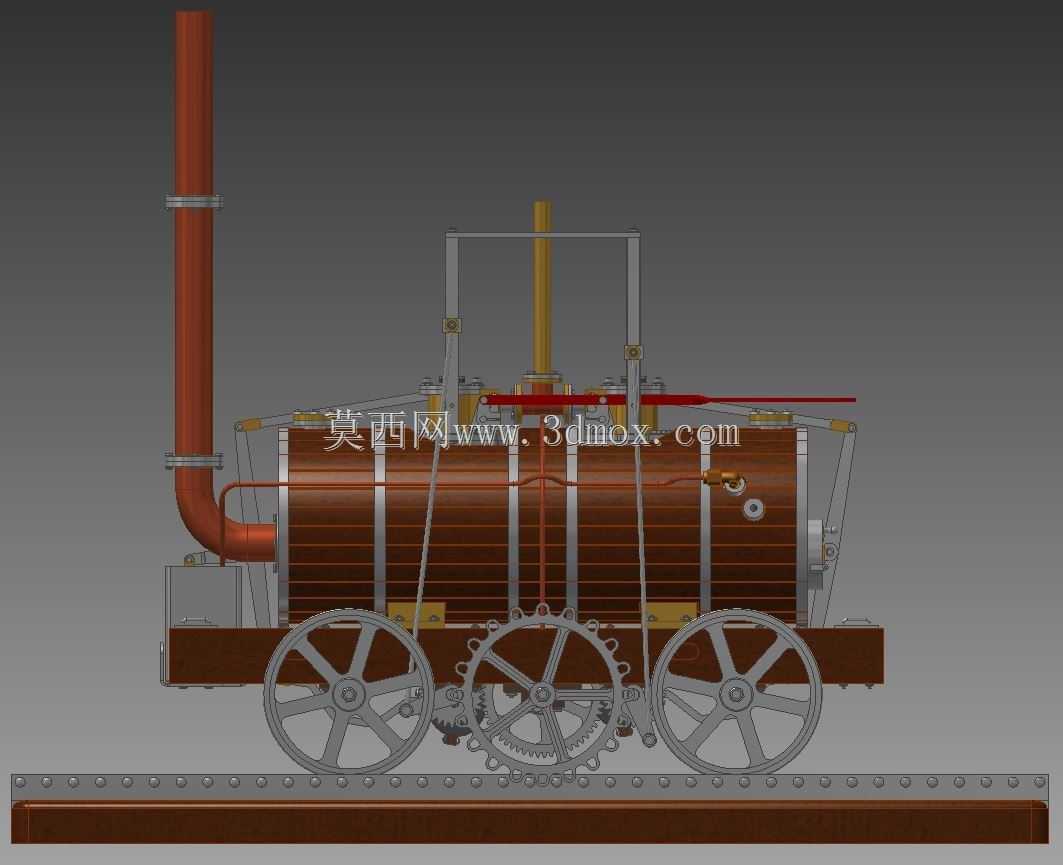

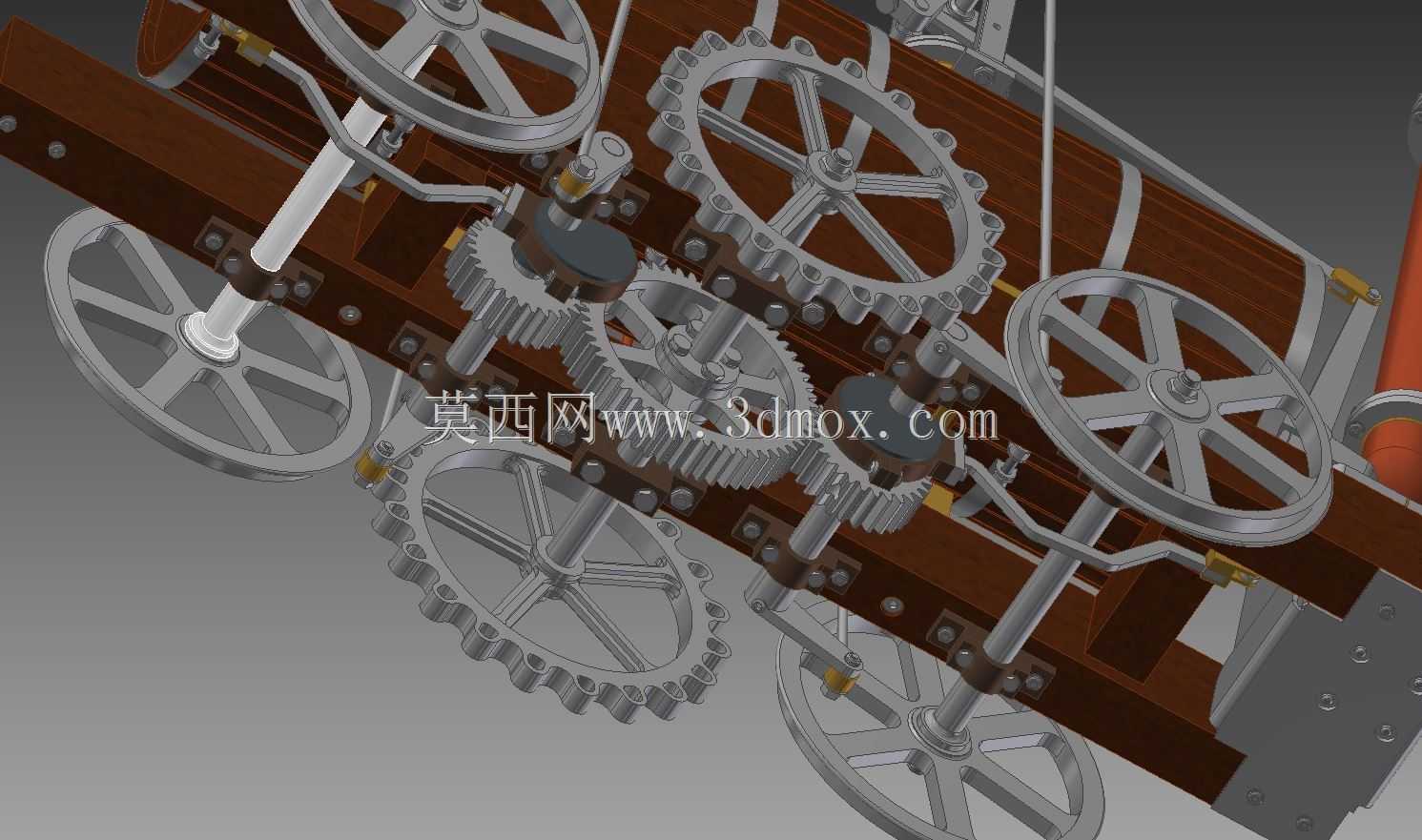

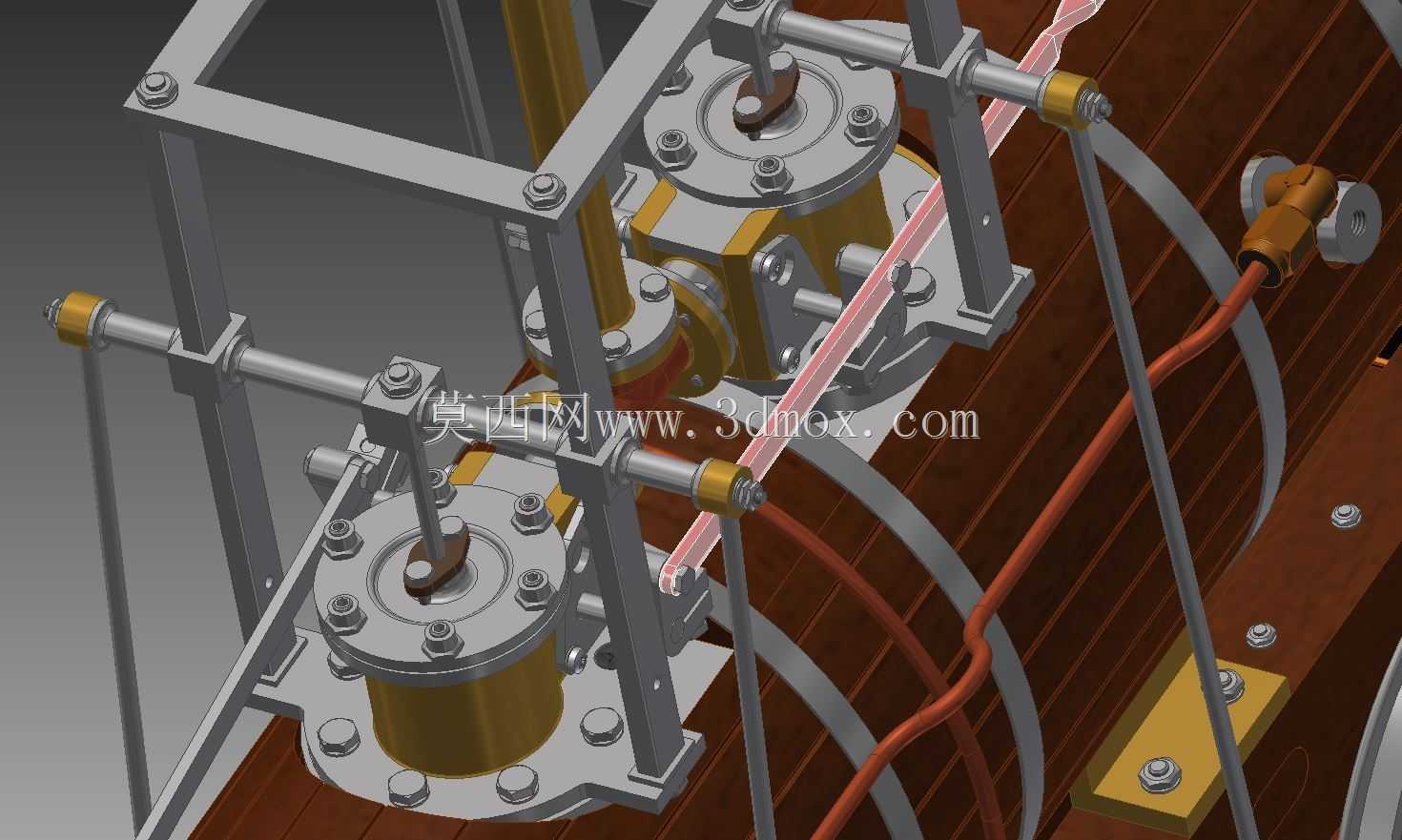

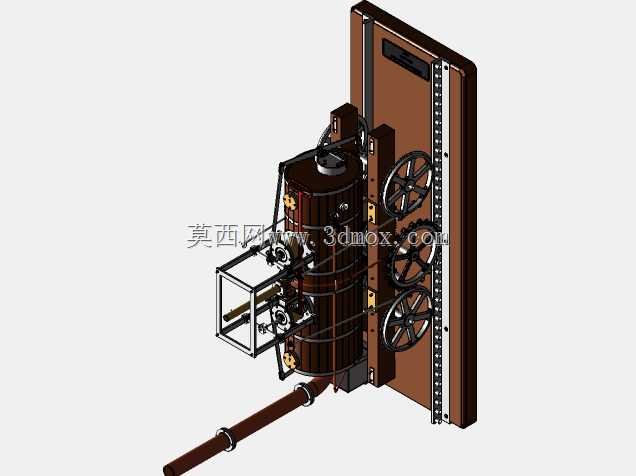

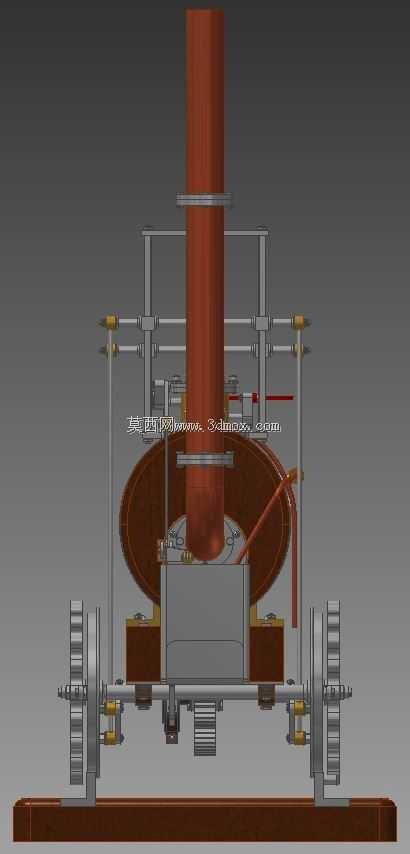

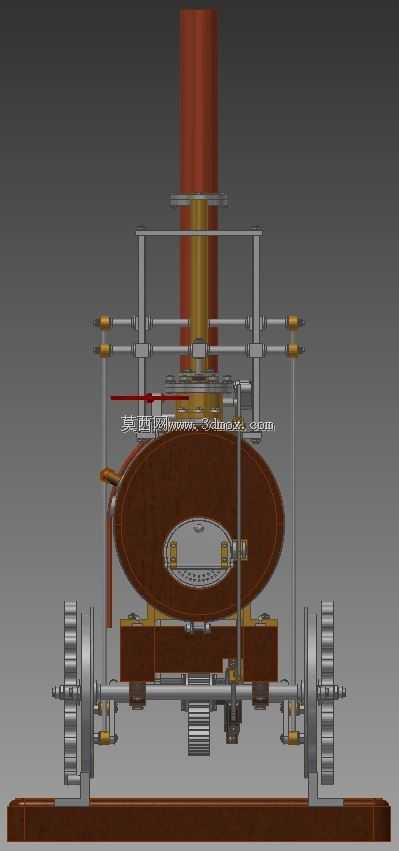

该模型还原了早期轨道蒸汽牵引机车的完整机械结构，可用于轨道交通发展史教具制作、复古工业场景展陈搭建、蒸汽动力科普演示装置开发等场景，也能为小型蒸汽动力设备的结构设计提供参考依据。从实际功能逻辑来看，整套结构以卧式燃煤锅炉为核心动力源，外置的纵向烟管负责将锅炉燃烧产生的高温烟气导向前端排烟口，同时利用烟气余热预热锅炉进水，提升整体热利用效率；锅炉侧面布置的阀组涵盖蒸汽截止阀、安全阀、注水器接口，分别负责蒸汽通路通断、超压泄压、锅炉运行状态补水，完全复刻早期机车的管路逻辑。行走部分采用齿轮啮合传动结构，中间轴为主动轴，通过大直径传动齿轮将蒸汽活塞的往复运动转化为轮轴的旋转扭矩，前后轮对通过连杆机构与主动轴联动，保证三组轮对转速同步，避免轨道行驶中出现打滑问题；轮对下方的轨道基座采用铆接钢板结构，还原了早期轨道的铺设形态，可直观展示机车与轨道的配合边界。设计过程中优先还原早期工业机械的铆接、法兰连接特征，锅炉筒体的横向箍带、走台板的螺栓排布、操纵杆的铰接点位都按照实际机车的装配逻辑设置，没有做无依据的简化；外露的管路走向完全匹配蒸汽流向，从锅炉顶部的蒸汽引出管到汽缸的进汽口，再到废汽排出管的路径，都符合早期蒸汽机车的管路布置规范，可直接用于拆解演示蒸汽动力的传递流程。外形尺寸方面，模型整体宽度控制在轨道安装边界内，两侧突出的阀件、操纵杆外缘距离轨道中心的尺寸符合早期窄轨机车的限界要求，锅炉顶部的烟囱高度、操纵杆立架高度都按照实际比例缩放，放置在配套轨道基座上时不会出现超界干涉问题；走台板距离轨面的高度、轮对的轮缘与轨道的配合间隙都按照实际装配关系设置，可直接用于3D打印制作等比例静态展示模型，也能为小型动态蒸汽模型的改装提供结构参考。
