工业仓库悬臂式物料存储货架结构

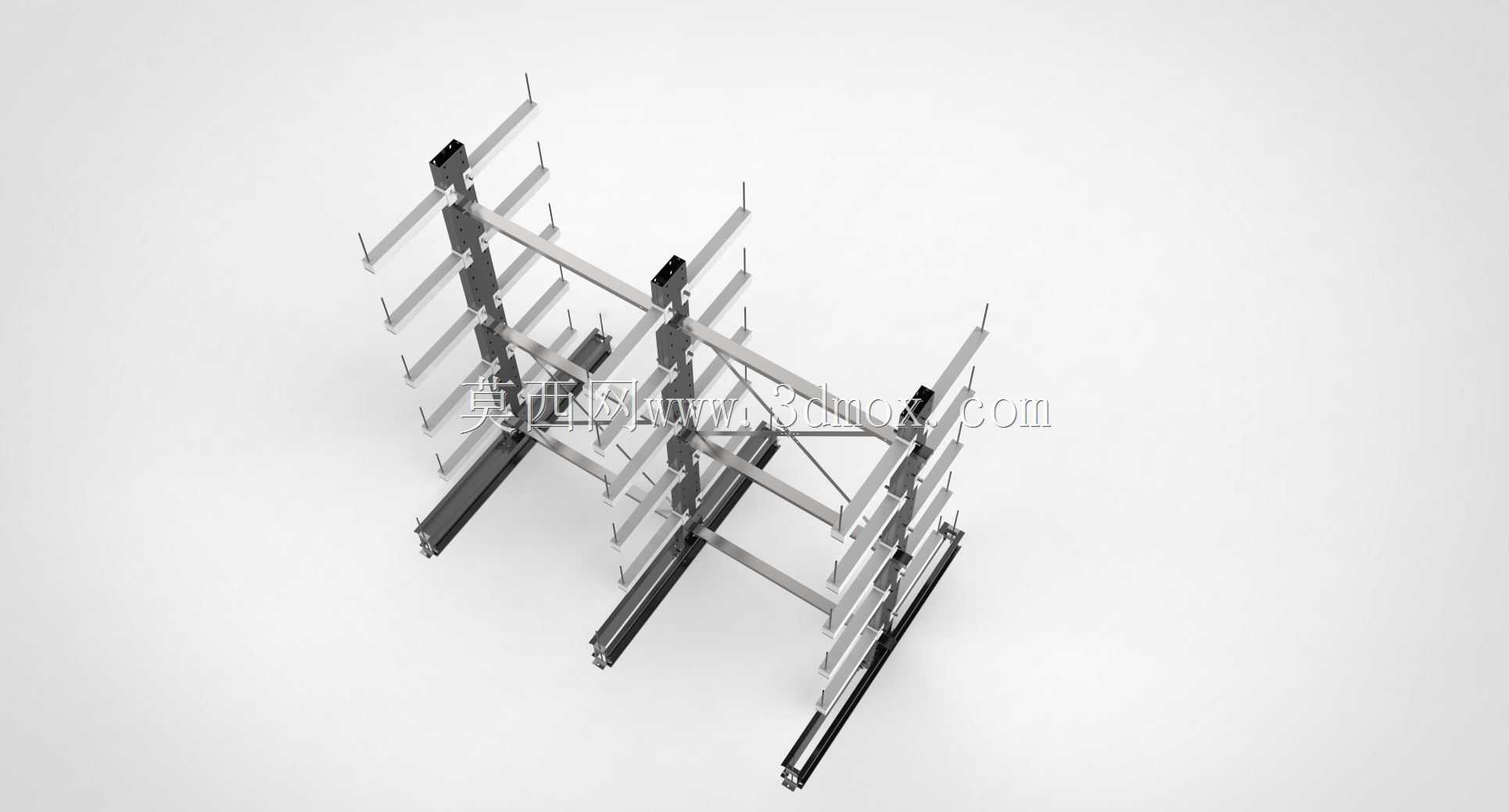

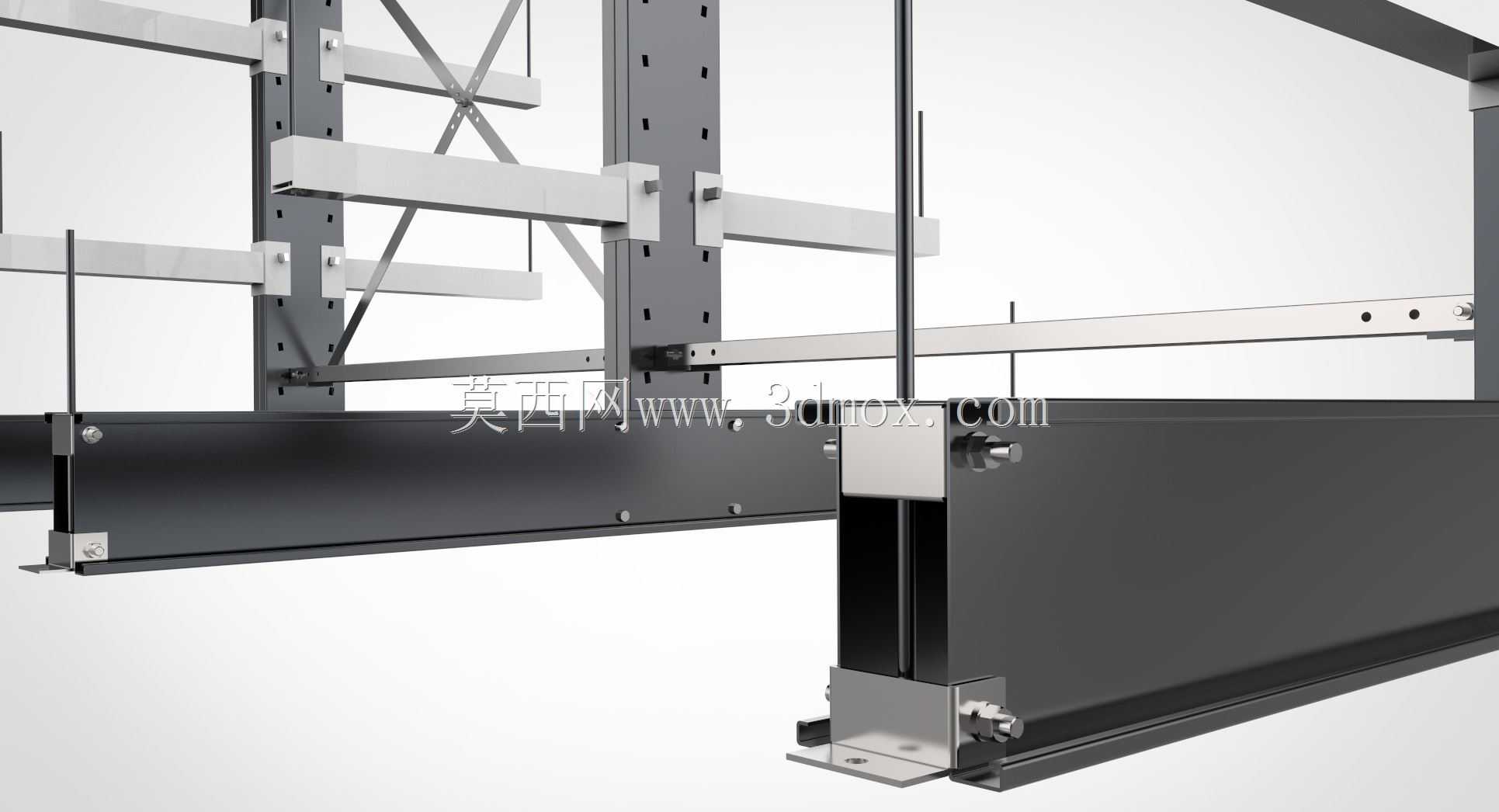

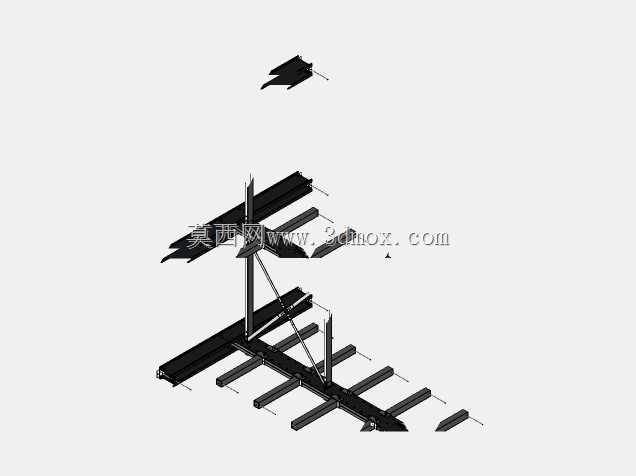

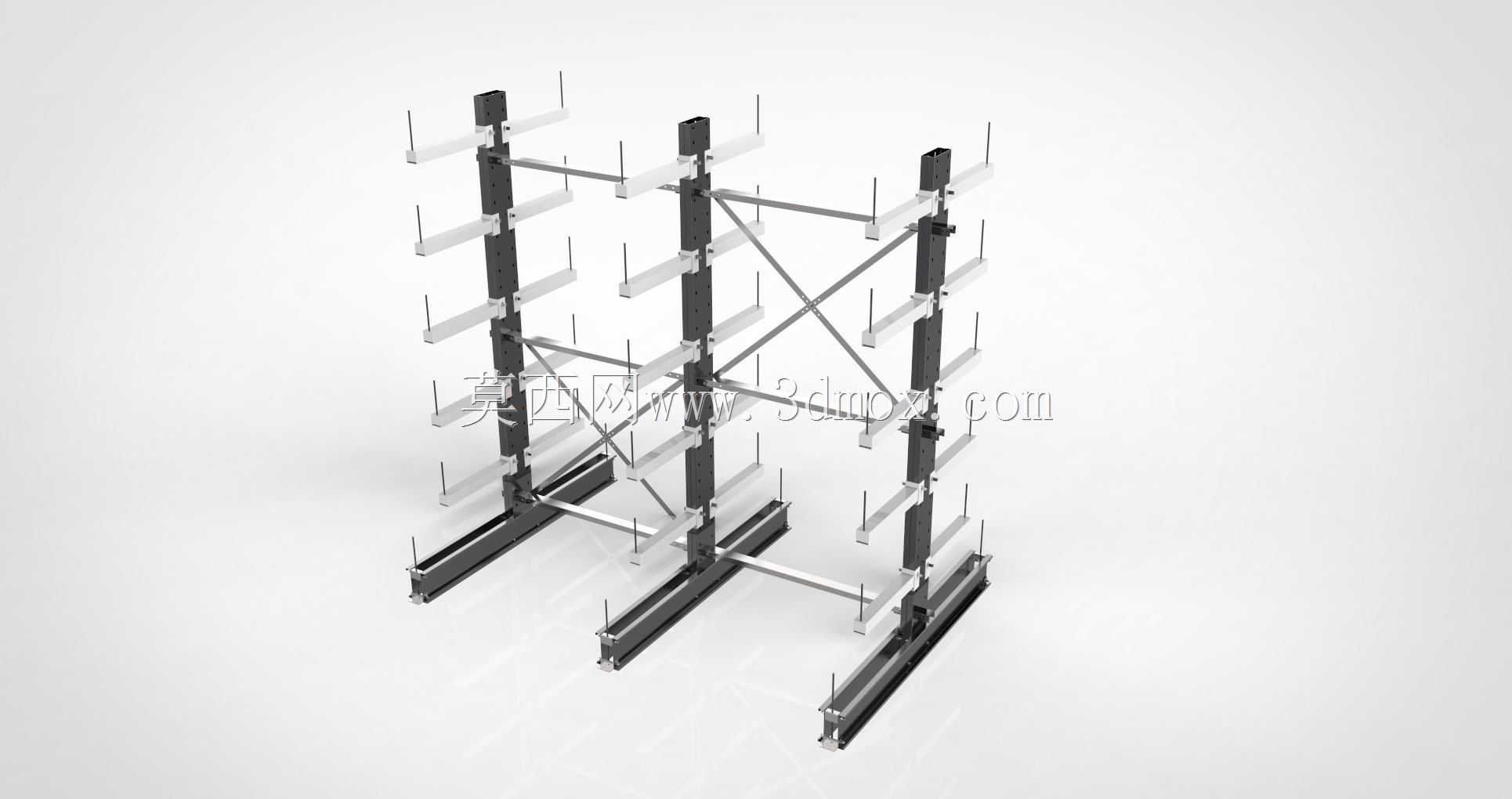

这款悬臂式存储架主要面向长条形物料的仓储场景设计，常见于机械加工车间、钢材经销仓库、管材生产厂区的原料或半成品存放区域，区别于普通层板货架，其单侧或双侧伸出的悬臂结构可适配圆钢、钢管、铝型材、长条板材等无法平稳放置在常规层板上的长尺寸物料，避免物料堆叠产生的形变、磕碰损伤，同时能大幅提升仓储空间的垂直利用率，减少地面零散堆放带来的通道占用问题。从结构设计逻辑来看，整体采用立柱加悬臂的组合式架构，主立柱为加厚型型钢截面，底部搭配加宽的落地底座，通过膨胀螺栓可直接与混凝土地面固定，抵消单侧悬臂承载带来的倾覆力矩，保障满载状态下的结构稳定性；相邻两组立柱之间加装交叉斜拉支撑杆，通过螺栓紧固形成稳定的桁架结构，抵消货架受侧向力时产生的形变，避免立柱出现侧弯失稳的问题。悬臂部分采用可调节孔位设计，使用者可根据存放物料的直径、堆叠高度灵活调整每层悬臂的安装间距，无需额外焊接改动，适配不同规格物料的存储需求；每个悬臂端部加装向上的限位挡边，防止存放的圆管、棒料受外力滑动从悬臂端部滚落，降低仓储作业的安全隐患。安装边界方面，双侧悬臂布局的货架整体宽度控制在1.5米左右，单根悬臂的有效承载长度可根据需求选配0.4米至1米的规格，整体高度可根据厂区厂房的净空高度选配2米至6米的规格，安装时需预留至少0.8米的侧边作业通道，方便叉车或人工存取物料；所有结构件均采用栓接组合，现场无需大型焊接设备，仅需常规扭力扳手即可完成组装，后期搬迁或结构调整时可全部拆解重复利用，减少仓储设施的投入成本。结构细节上，所有承重部件的连接位置均采用加厚角码与高强度螺栓紧固，悬臂与立柱的连接座采用咬合式设计，承载时可将竖向载荷均匀传递到立柱整体截面，避免局部应力集中导致的结构变形；底座与地面的接触位置预留长条形调节孔，可适配地面存在的微小平整度误差，安装时无需额外打磨地面即可保证货架整体处于垂直状态。日常使用中，这类货架可配合标识牌对不同规格、材质的长物料进行分类存放，作业人员可快速定位所需物料，减少找料的时间损耗，相比传统的地面堆垛方式，物料存取效率可提升40%以上，同时能避免物料直接接触地面产生的锈蚀、受潮问题，尤其适合存放金属类长条加工原料。
