多层框架式工业物料存储货架结构

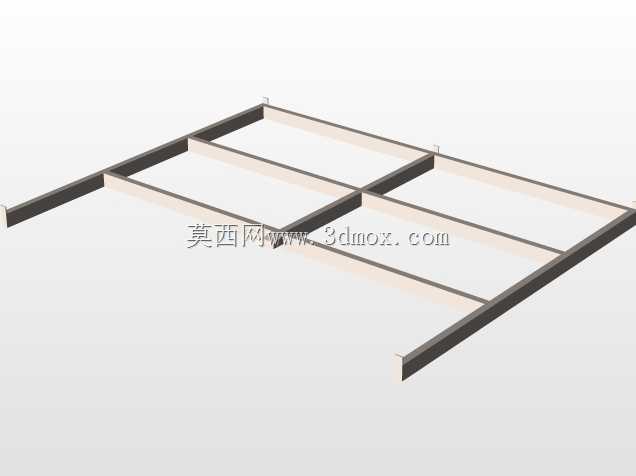

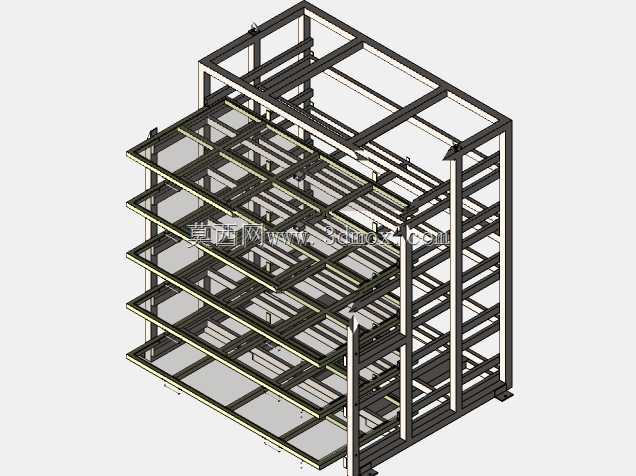

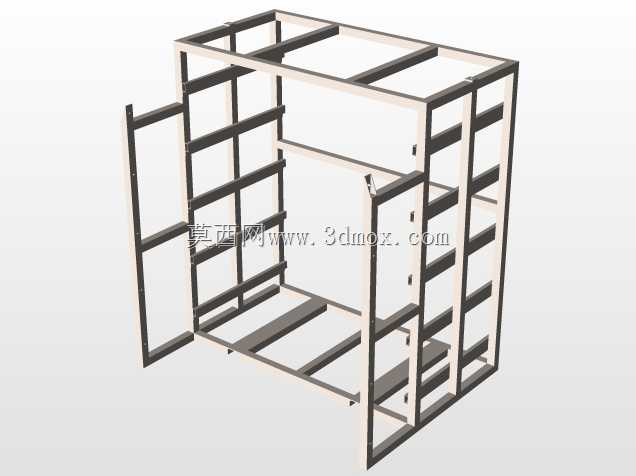

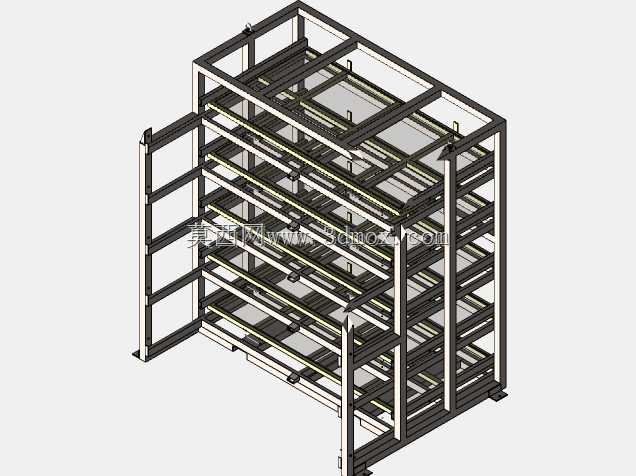

这款多层框架式存储结构，主要面向生产车间原料暂存区、线边物料周转区、中小件零部件仓储场景设计，可适配离散制造车间的金属加工件、电子元器件、工装夹具、包装耗材等多类物料的分类存放需求，替代传统零散堆放的存储模式，提升车间空间垂直利用率，减少物料找寻、搬运的无效工时。整体采用方管型材焊接搭建主框架，竖向立柱作为主要承重构件，沿进深与开间方向布置横向横梁形成层架支撑体系，每层承载面预留铺板安装位，可根据存储物料的单重、外形尺寸选择钢板、密度板或者网格板作为层板，适配不同的承重需求。设计阶段优先考虑了现场安装的便捷性，主框架拆分后可通过螺栓拼接，无需大型吊装设备即可完成组装，适配层高受限的老旧车间、多层厂房的室内安装场景，安装边界可根据现场可用场地调整开间数量，单组标准单元的开间方向尺寸适配常规1200mm标准托盘的存放需求，进深方向预留足够的取料操作空间，避免取放物料时与立柱发生磕碰。层间高度可根据存储物料的堆高灵活调整，横梁与立柱的连接位预留多组调节孔位，无需额外焊接即可完成层高变更，适配不同规格物料的存储切换，比如存放较高的工装箱体时可拆除中间一层横梁拓展层间高度，存放小型螺丝、垫片等标准件时可加密横梁布置增加存储层数。框架边角位置做了圆弧过渡处理，避免车间作业人员往返取料时发生磕碰划伤，底部预留地脚安装孔，可通过膨胀螺栓与地面固定，满足高位存储时的抗倾覆要求，适配有叉车作业的仓储区域使用时，底部预留足够的叉取空间，可配合托盘实现整层物料的批量转运。整体结构无多余装饰构件，所有型材截面选型均经过承重校核，竖向立柱的壁厚满足满负载状态下的挠度要求，长期使用不会出现层架下弯、立柱变形的问题，横向支撑的布置兼顾了结构抗扭性能，即使单侧偏重存放也不会出现框架整体倾斜的问题，可直接用于生产现场的物料定置管理，帮助车间实现6S管理的存储区域规范化要求。
