移动式流体密度粘度在线测试架结构

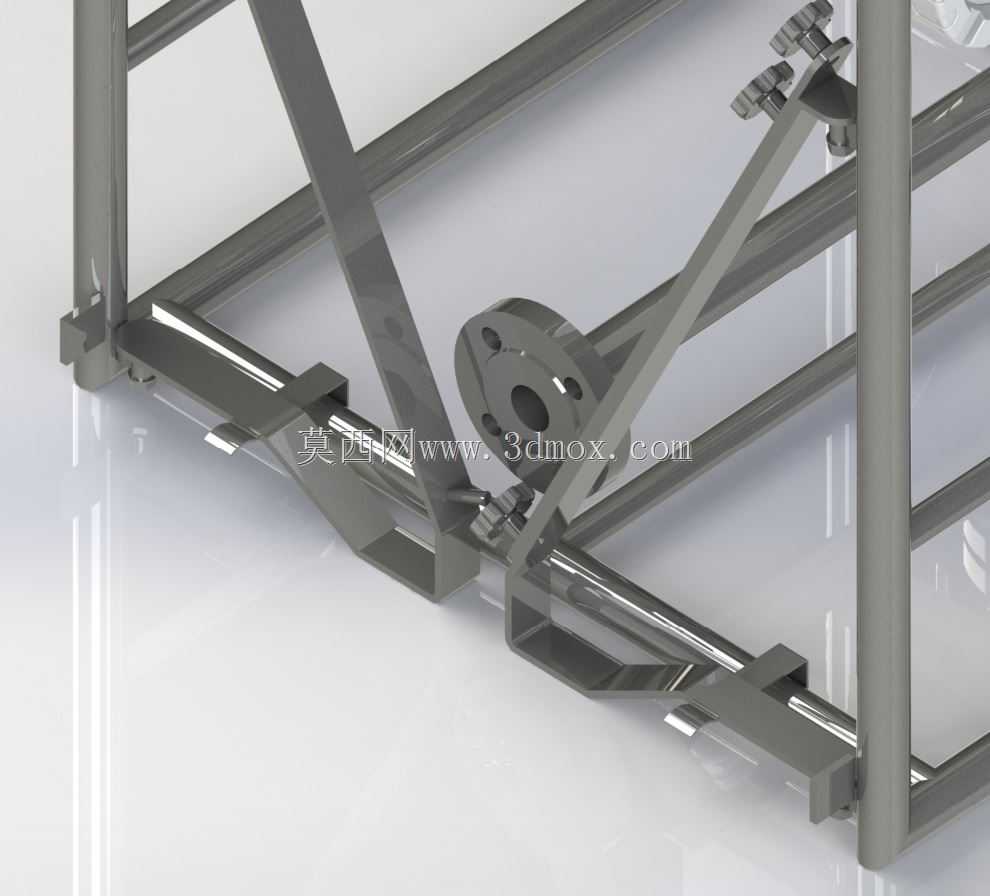

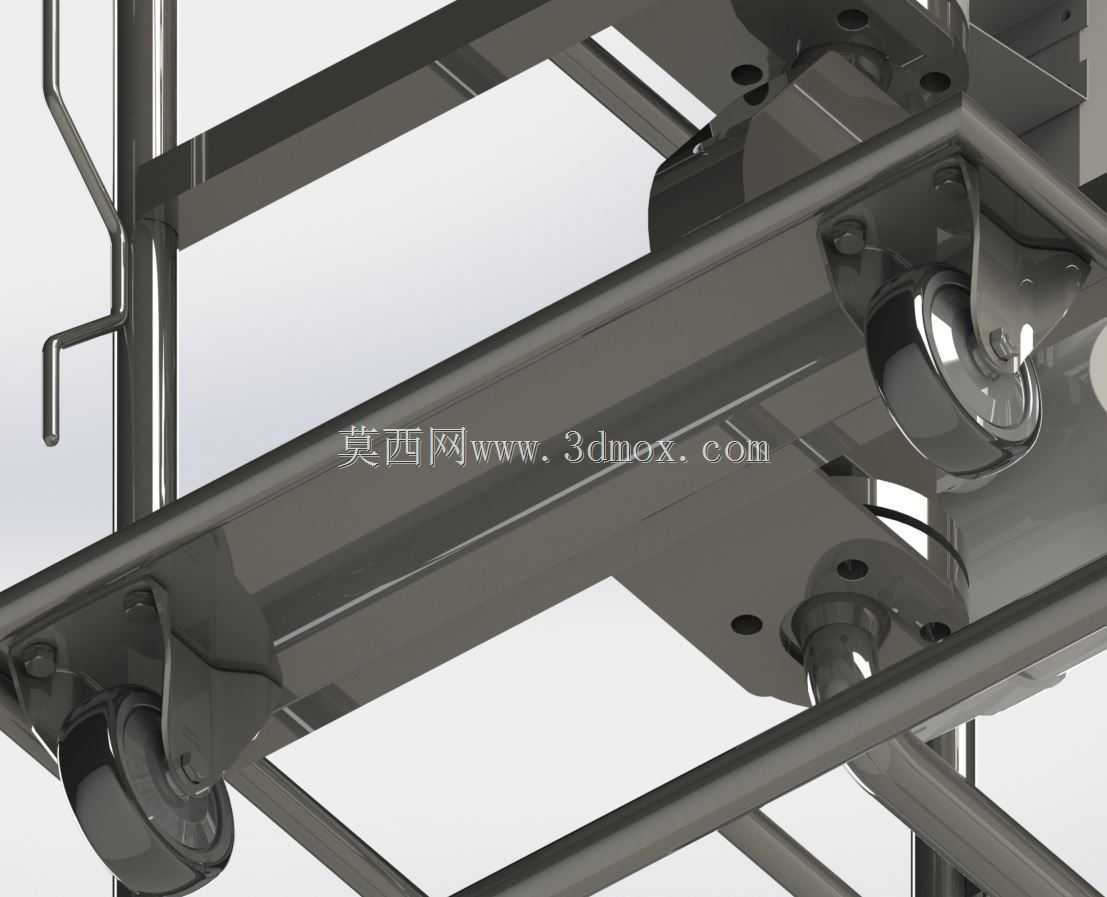

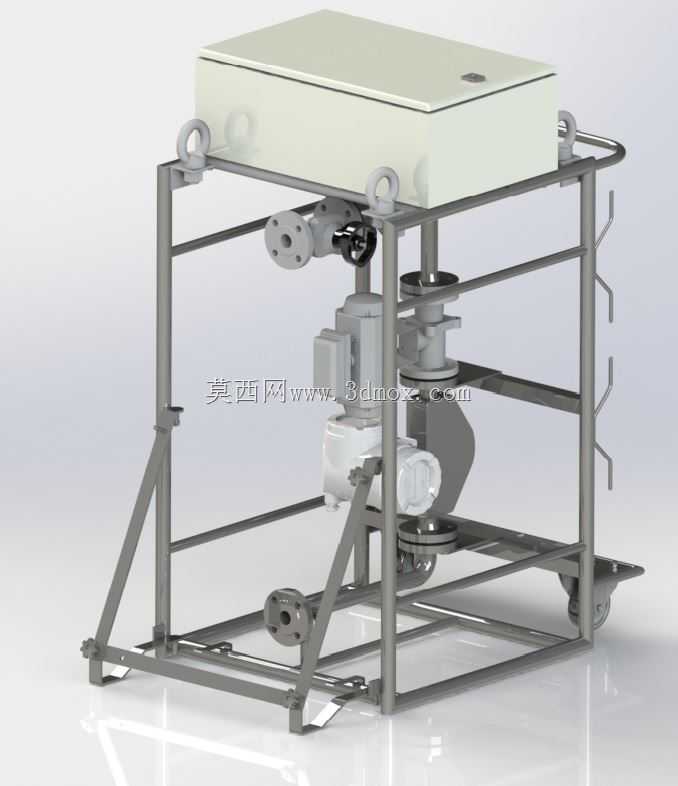

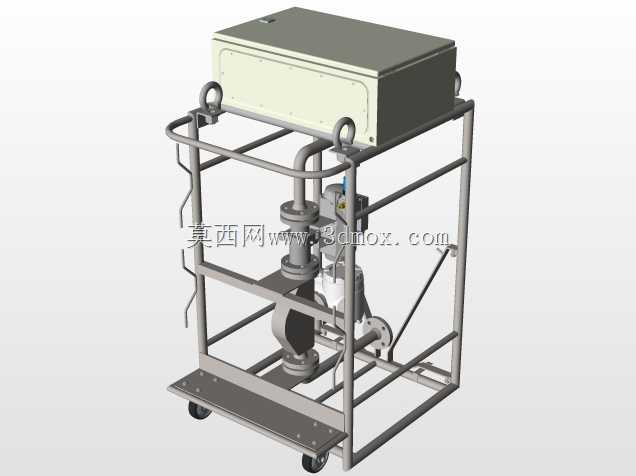

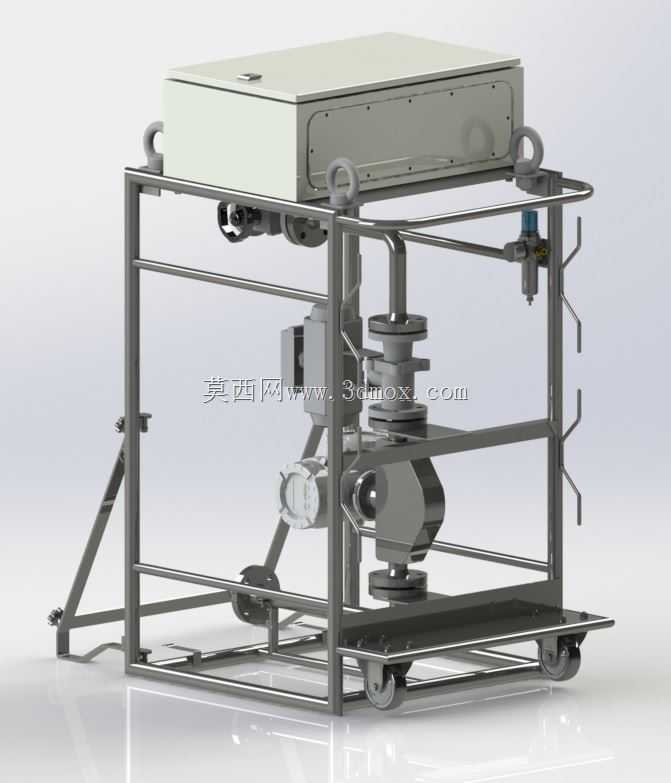

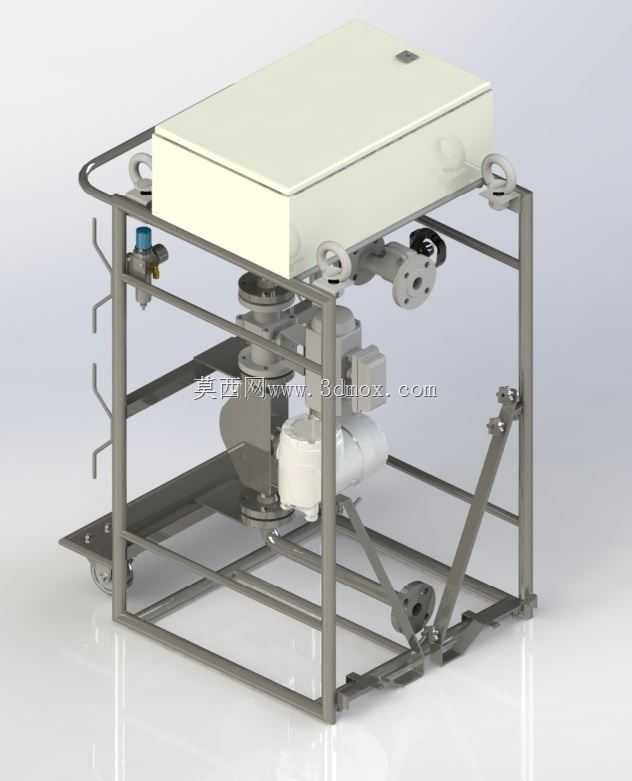

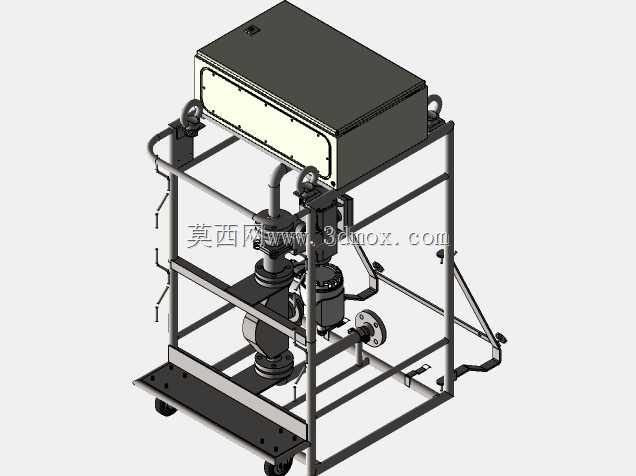

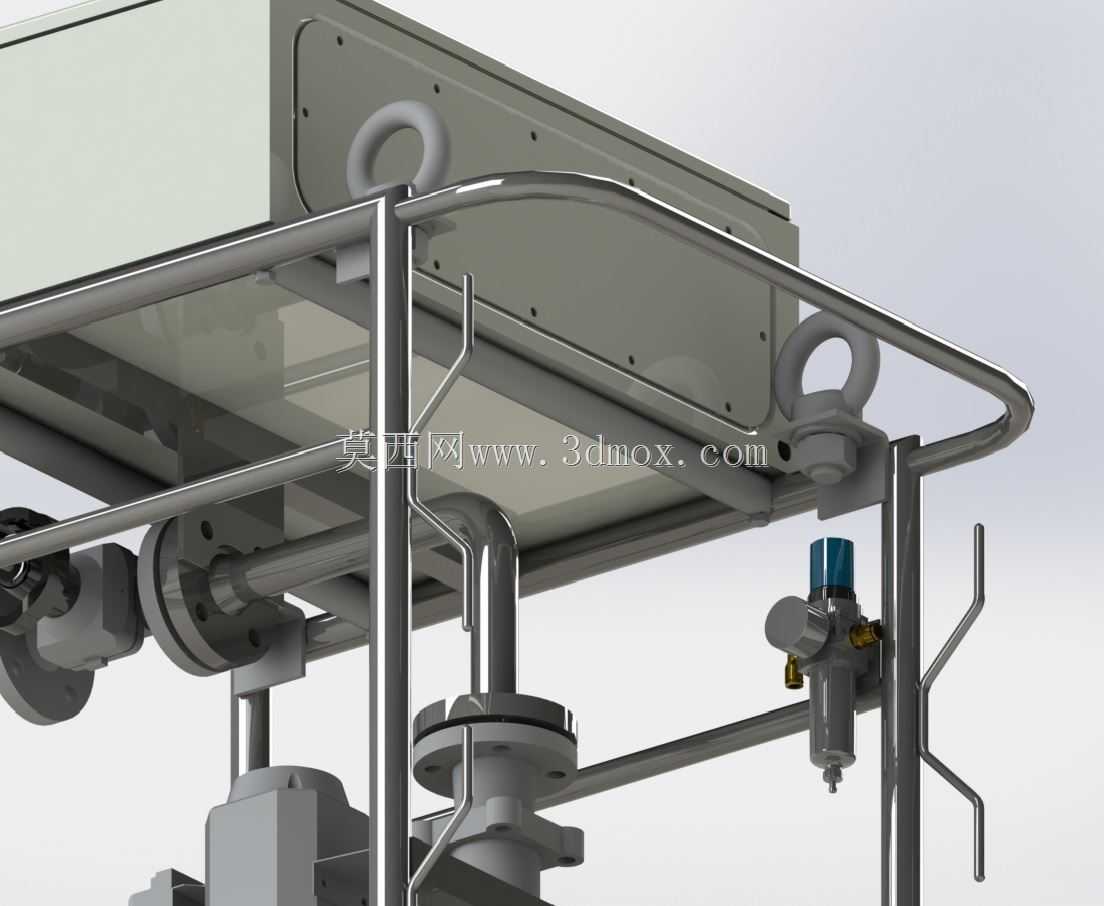

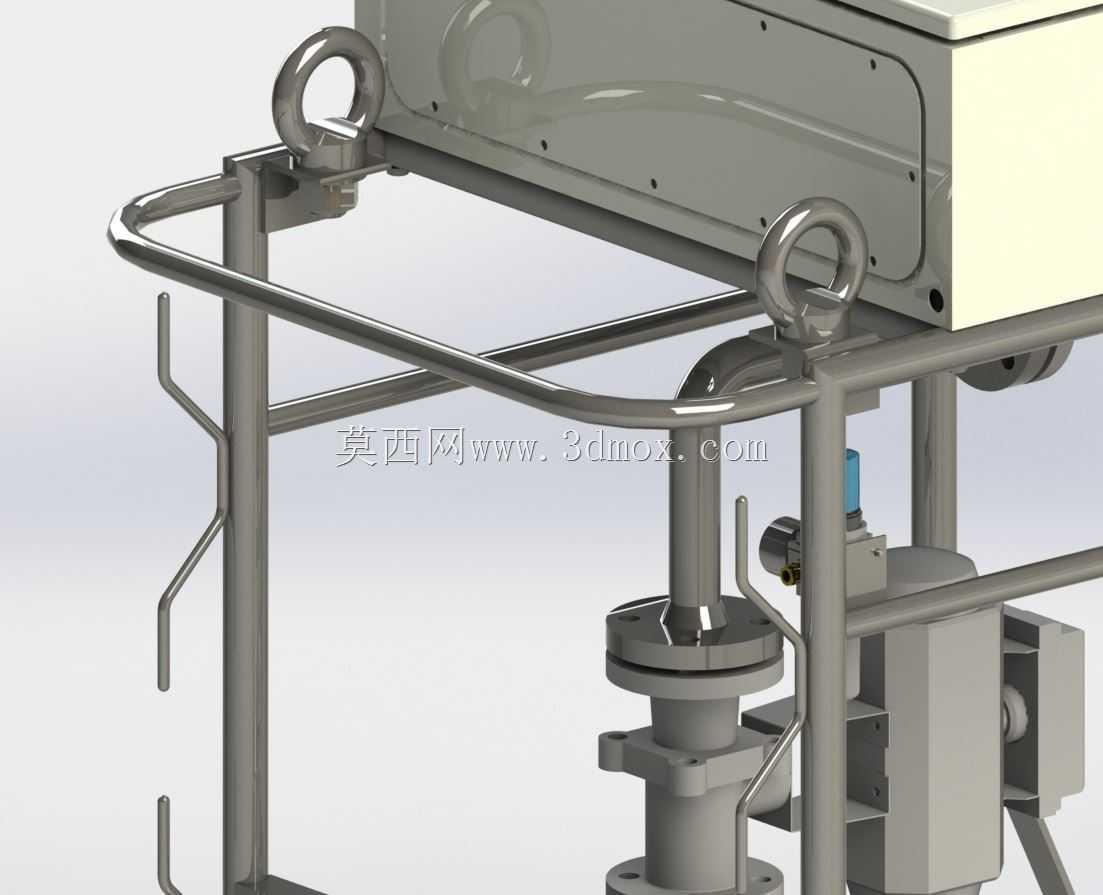

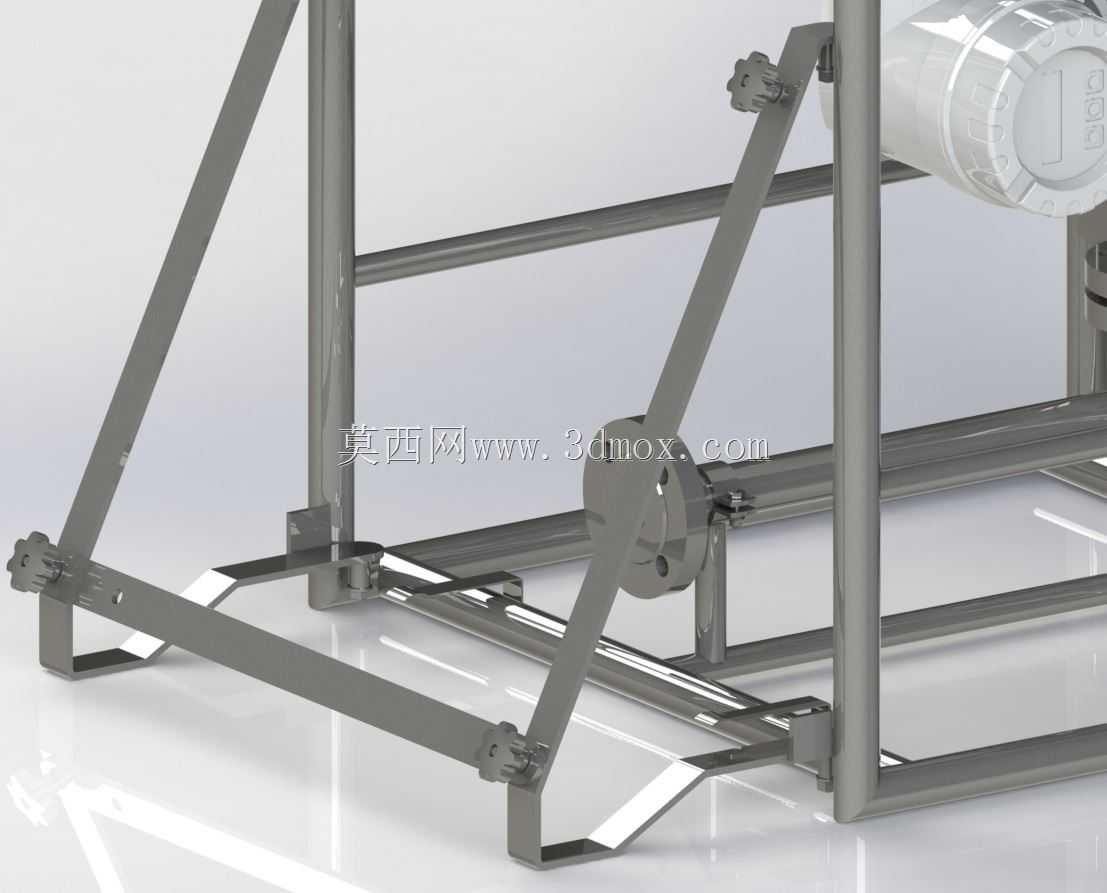

在石化、精细化工、食品流体加工等现场工况中，经常需要对管线内输送的流体介质进行密度、粘度参数的在线核验，这类检测场景往往不具备固定安装大型检测设备的条件，部分老旧管线改造加装固定检测装置的改造成本高、施工周期长，甚至会影响正常生产排程，移动式测试架就是针对这类临时检测、多点位巡检、现场校准需求设计的承载安装结构。该测试架采用圆管弯折焊接成型的框架主体，顶部设置三个均布的吊环结构，既可以配合车间天车实现整架的吊装转运，也能在固定点位使用时通过吊环加装防坠锁链，避免设备受外力碰撞倾倒。框架上部设置一圈环绕式防护栏，防护栏高度刚好覆盖搭载的检测仪表上部区域，能避免现场作业时工具、物料磕碰仪表外壳与接线部位，防护栏采用圆弧弯折过渡，没有尖锐突出棱角，符合现场作业的安全防护要求。框架侧面预留了仪表安装的固定位，搭载的检测传感器通过法兰结构与外接被测管道快速对接，框架下部设置了支撑脚结构，支撑脚底部预留了膨胀螺栓安装孔，在固定检测点位可以直接通过膨胀螺栓将整架固定在地面，应对管线内流体压力波动带来的振动；需要转场时，拆除外接管线与固定螺栓即可整体转运，不需要反复拆装检测仪表与配套阀组。设计过程中优先考虑了现场操作的便利性，操作侧预留了足够的操作空间，方便作业人员对接管线、读取仪表数值、调整检测参数，框架上的管线排布采用沿管架固定的方式，避免杂乱的管线勾挂作业人员衣物或者被现场物件拉扯损坏。框架的整体尺寸控制在单人可辅助推移的范围内，宽度适配常规车间通道的通行宽度，不会在转运过程中剐蹭周边生产设备。架体上还预留了阀组、调压部件的安装位，不需要额外加装辅助支架就能完成整套检测单元的集成，检测时流体从外接管道进入架载检测流道，依次经过密度检测、粘度检测单元后回流至工艺管线或者采样容器，整个检测过程不需要对原有管线做大规模改造，只需要在管线预留的检测接口处对接快装接头即可完成作业准备。架体的焊接部位做了打磨钝化处理，表面做防锈处理，适配车间多粉尘、少量介质溅落的使用环境，长期使用不会出现锈蚀掉屑污染检测介质的问题。
