印刷生产线切纸通风设备结构设计

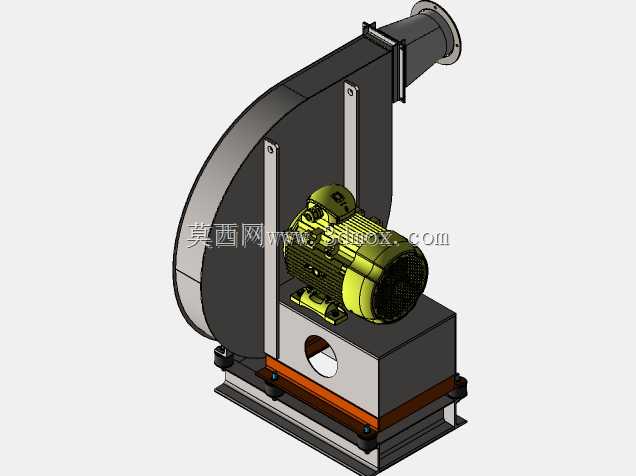

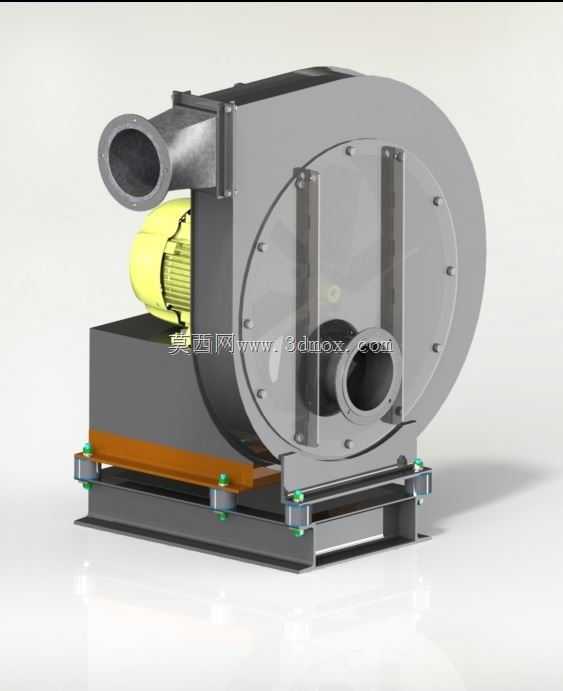

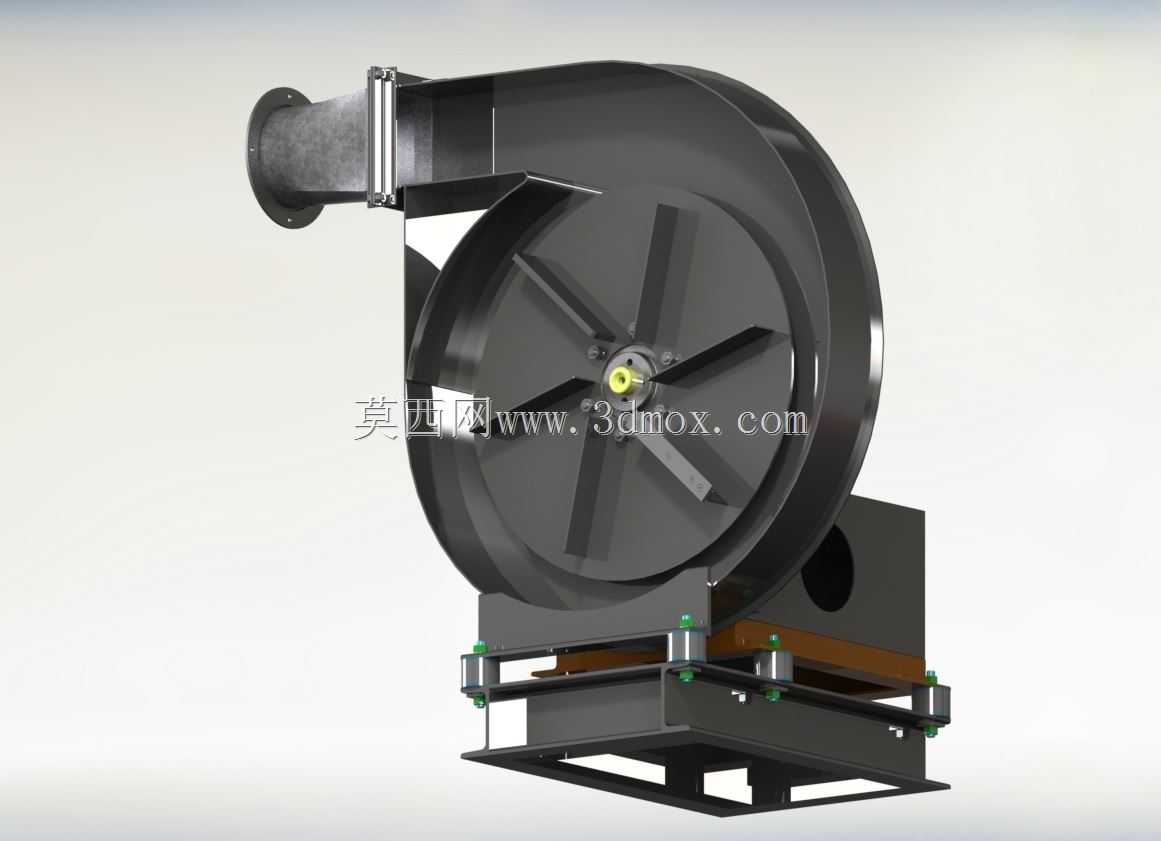

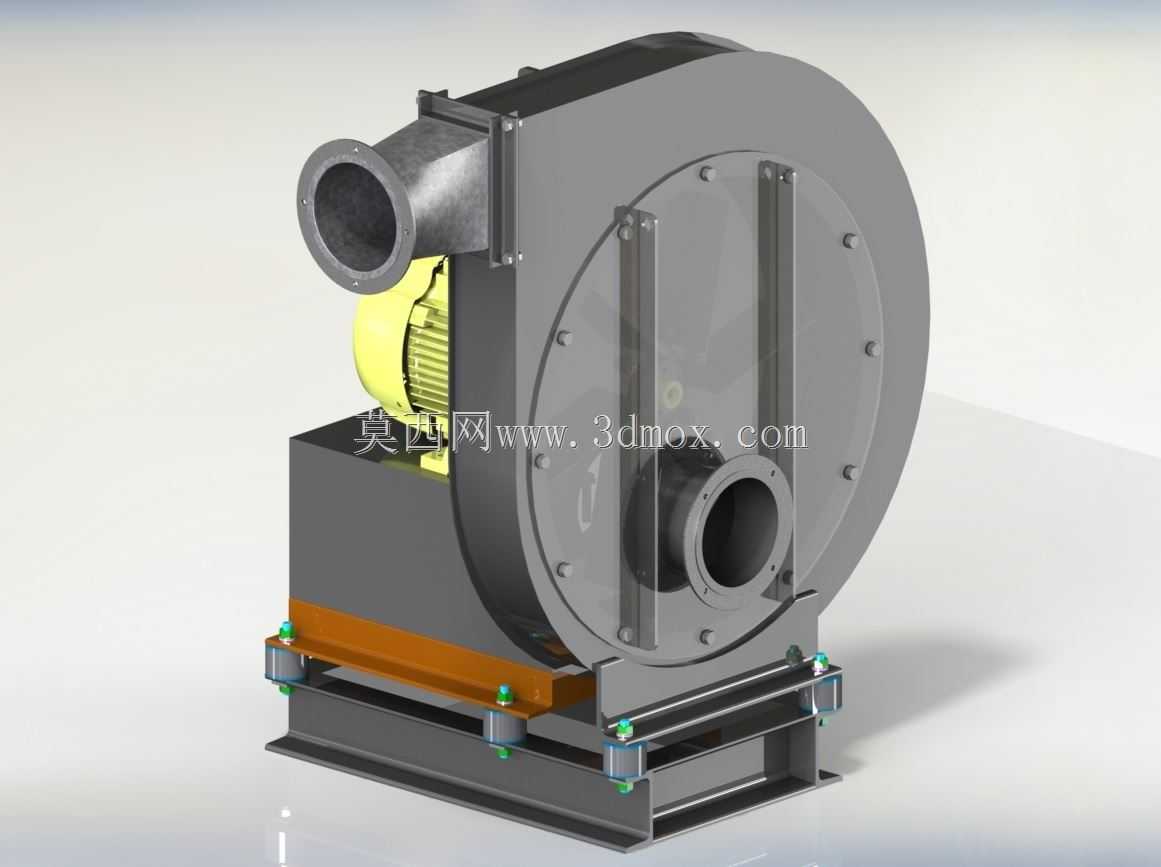

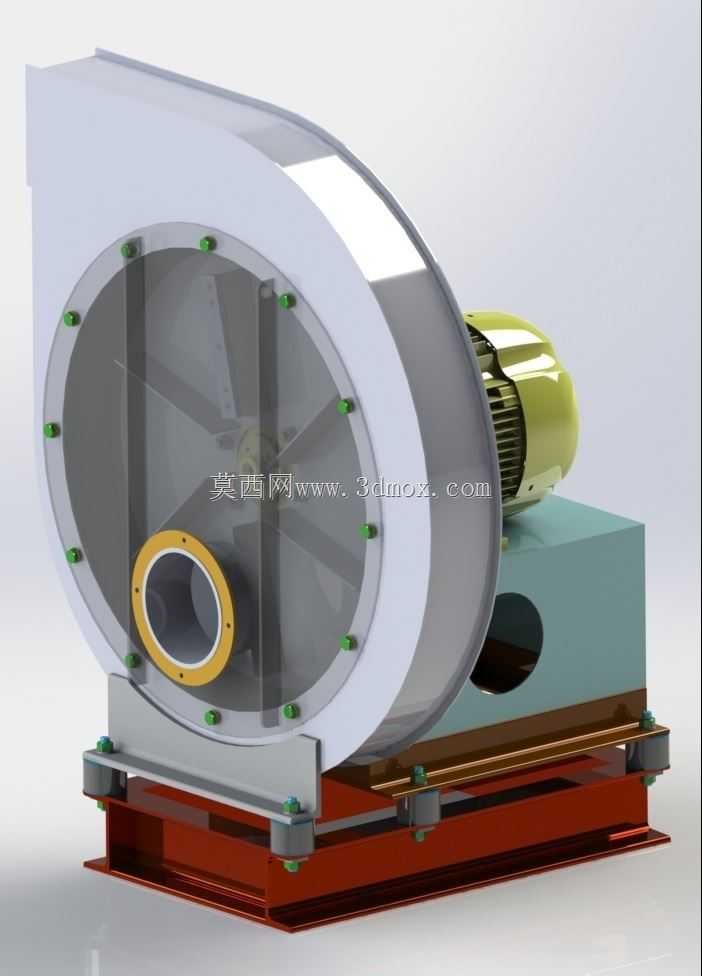

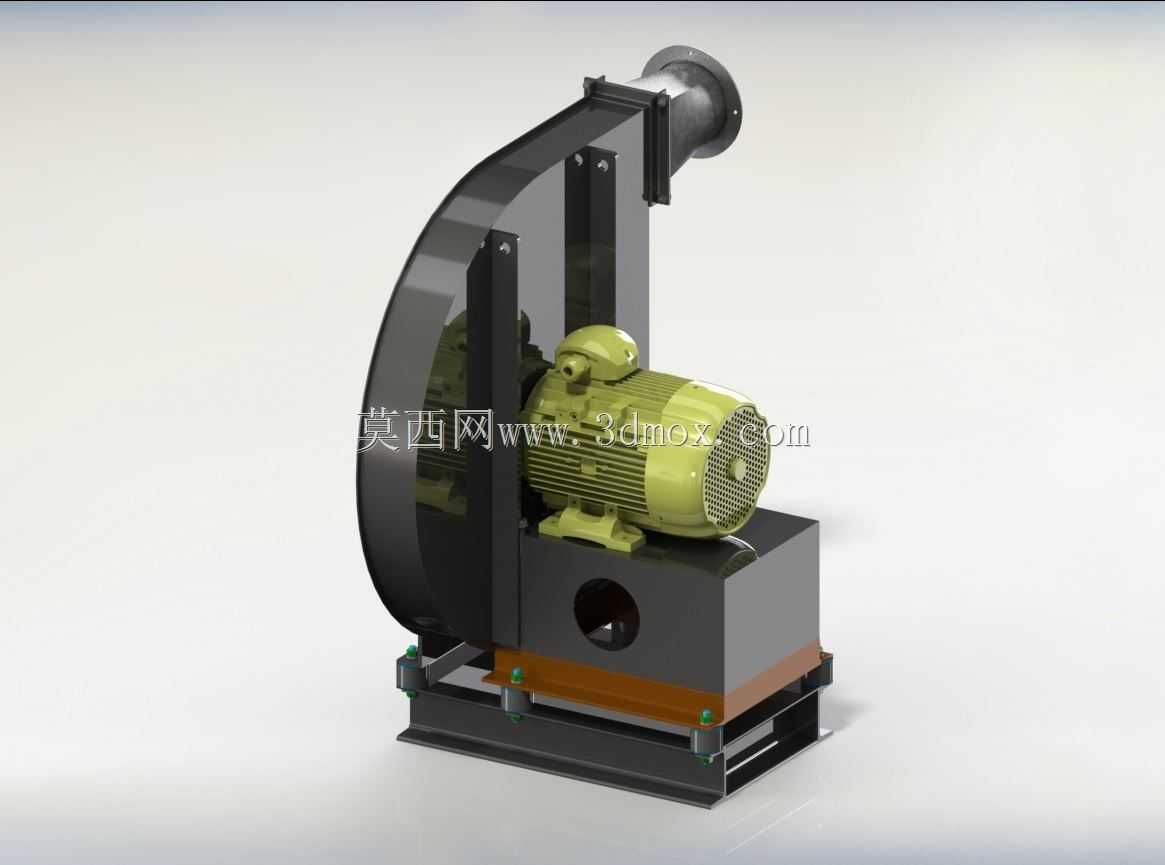

这款切纸通风设备主要应用于轮转印刷、胶版印刷等连续走纸的印刷生产线场景，核心作用是在高速印刷过程中完成连续纸带的定长裁切与废屑抽吸排出，解决传统印刷工序中纸带裁切不齐、纸毛纸屑飘散污染印刷版面、堆积影响设备传动精度的行业痛点。设备整体采用立式集成布局，将动力单元、风轮蜗壳、裁切腔室、安装底座整合为一体式结构，大幅压缩设备占用的生产线横向空间，可直接对接印刷机组的出纸端安装，无需额外搭建复杂的连接机架。设备的动力单元采用卧式安装的工业驱动电机，通过直连结构驱动蜗壳内的离心风轮运转，在裁切腔室内形成稳定的负压环境，一方面为裁切工位提供持续的吸附力，让高速行进的纸带在裁切瞬间保持张紧平整，避免纸带偏移、褶皱导致的裁切尺寸偏差，另一方面可将裁切产生的纸毛、纸屑随气流直接吸入蜗壳，通过顶部的排风法兰对接厂区的废屑收集管道，直接将废屑输送至集中收集点位，避免印刷车间内的纸尘堆积，降低车间消防隐患与设备清洁维护频次。设备的裁切腔室设置在蜗壳进风端与底座衔接位置，预留了适配常规印刷纸带幅宽的进纸通道，进纸口处设置有可调式导向压条，可根据不同厚度、不同材质的印刷纸带调整压合间隙，适配铜版纸、胶版纸、新闻纸等多种印刷用纸的裁切需求。蜗壳采用弧形流道设计，经过流体力学优化的流道内壁可有效降低气流紊流带来的风噪与动力损耗，在保证负压吸力充足的前提下降低设备运行能耗。设备底座采用型钢焊接框架结构，底部设置有可调式减震支撑脚，可根据生产线的实际安装高度调整设备整体水平度，减震脚垫可吸收电机与风轮高速运转产生的震动，避免震动传递至印刷机组影响印刷套印精度。设备顶部的排风法兰采用标准圆形法兰结构，可直接匹配常规工业通风管道的安装尺寸，现场安装时仅需对接法兰、固定底座、接通电源即可投入使用，无需对设备本体进行二次改装。设备的电机与蜗壳之间设置有可拆卸的检修盖板，日常维护时仅需拆下盖板即可完成风轮清理、轴承润滑等操作，大幅降低设备的日常维护难度，适配印刷生产线长时间连续运转的使用需求。
