可插拔复合木材布线支撑机架结构

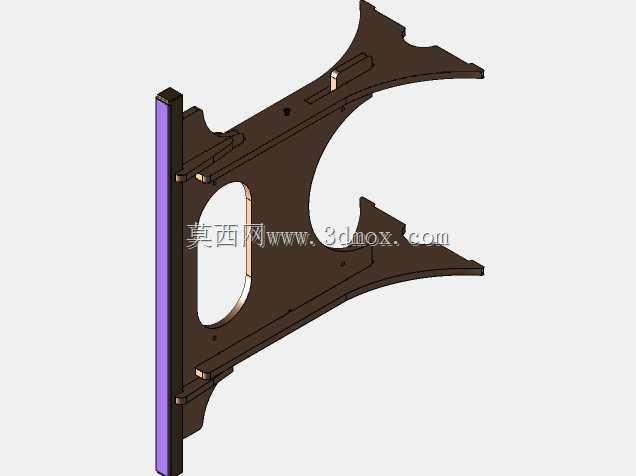

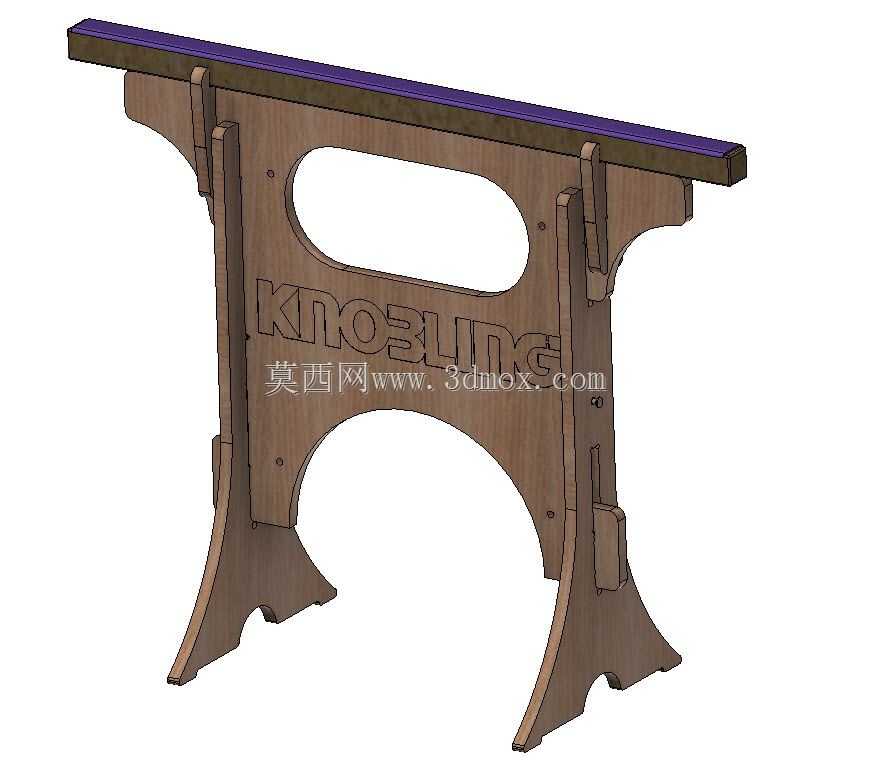

在弱电布线、临时通讯组网、户外作业线路布设这类场景中，常需要快速搭建稳定的线路承托结构，传统焊接或一体式金属支架不仅重量大，运输携带不便，现场组装也需要额外工具，难以适配快速转场的作业需求。这款可插拔式布线支撑机架采用21mm厚复合木材作为主体加工材质，复合木材经过CNC精密切削加工，各拼接部位的公差控制在0.2mm以内，插拔拼接时无需额外紧固件即可实现稳定卡合，单人即可在两分钟内完成整体组装，拆解后所有板件可平整叠放，大幅降低运输时的空间占用，适配车载、人力背负等多种转运场景。机架顶部设置通长平直接触面，可承托多路断路器、线路转接模块等布线相关器件，接触面边缘做倒圆角处理，避免布设线路时刮伤线缆外绝缘层；中部开设大尺寸椭圆提手孔，既方便组装完成后的短距离挪移，也可作为线路穿引孔位，规整梳理跨侧布设的线缆，减少线路杂乱缠绕的问题。两侧支撑腿采用外扩式弧形结构，底部接触端做加宽切角处理，增大与地面的接触面积，在平整水泥地、硬质泥土地面放置时都能保持稳定，不易受外力碰撞发生侧翻；支撑腿与顶部横梁的连接部位采用嵌入式插拔榫卯结构，拼接后板件之间形成垂直方向的互锁受力，竖向承重可达30kg以上，完全满足常规布线作业中器件与线缆的承重需求。设计过程中充分考虑复合木材的材料特性，所有受力连接部位均避开木材纹理的顺向受力薄弱点，拼接卡位处设置微小的过盈配合量，多次插拔后仍能保持足够的连接紧密度，不会出现松垮晃动的情况；板件所有外露边缘均做0.5mm的倒角去毛刺处理，避免组装和使用过程中划伤作业人员。机架整体组装完成后宽度适配常规多路断路器的安装尺寸，高度符合人体站立作业时的操作高度，无需额外垫高即可直接进行线路接驳操作；拆解后所有板件最大轮廓尺寸不超过1100mm，叠放厚度不超过100mm，可放入常规工具收纳箱中携带，适合应急布线、临时组网、户外作业等需要快速搭建支撑结构的场景使用。
