西蒙斯沃克隐藏式门铰链三维结构

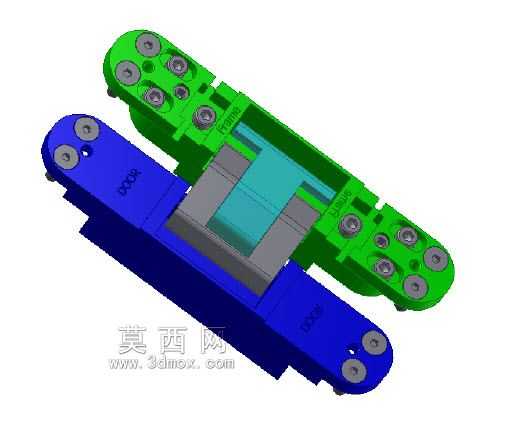

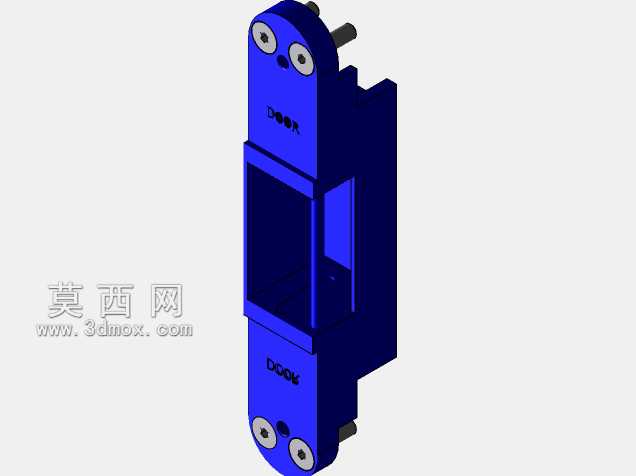

　　这款隐藏式门铰链主要应用于高端室内门、商用防火门、定制柜体门的装配场景，区别于传统外露式合页，安装完成后铰链主体完全隐藏于门扇与门框的铣槽内部，从门体外侧看不到任何五金配件，能够最大程度保留门体外观的整体性，适配极简风、轻奢风等对外观整洁度要求较高的装修场景，同时也能避免外露合页积灰、磕碰勾挂衣物的日常使用问题。从功能特性来看，该铰链采用多段式铰接结构，通过内部转轴的配合实现门扇的平稳开合，开合过程中门扇与门框之间不会产生干涉，可支持门扇最大开启角度满足常规室内门的使用需求，同时承载能力适配常规厚度的实木门、复合门，长期使用下不易出现门扇下垂、开合卡顿的问题。在设计思路上，这款铰链采用分体式基座设计，蓝色部分为门扇侧安装基座，

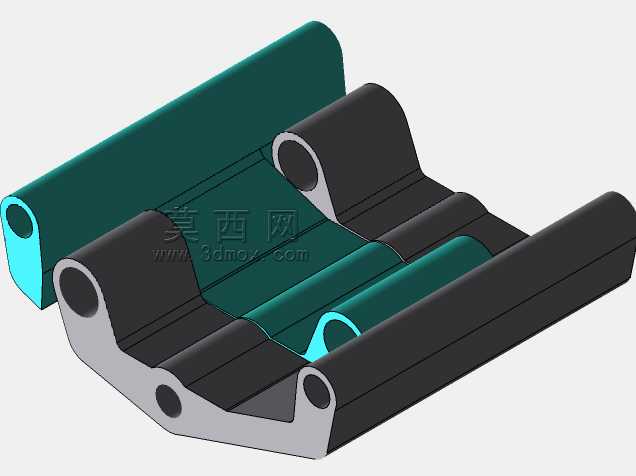

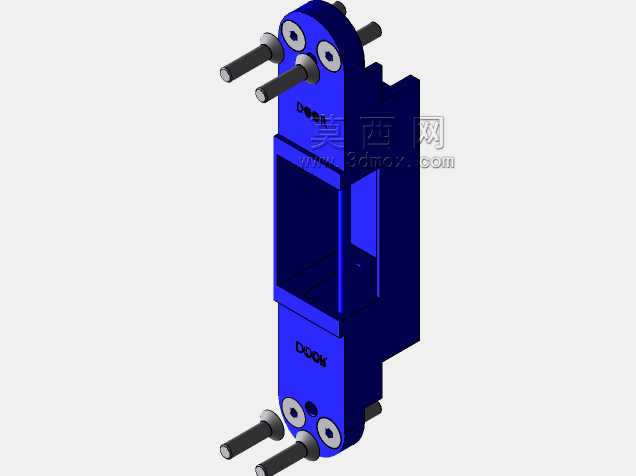

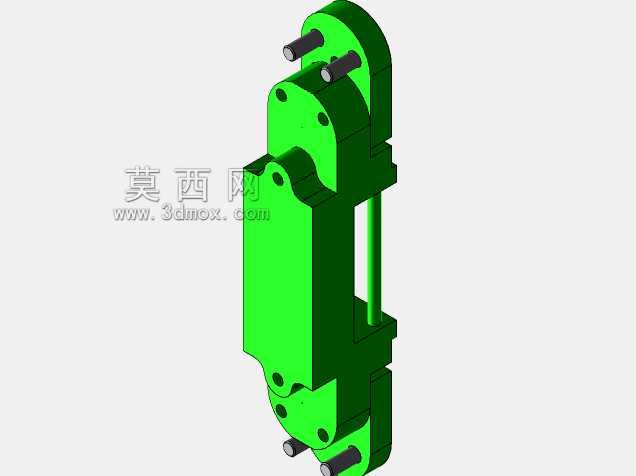

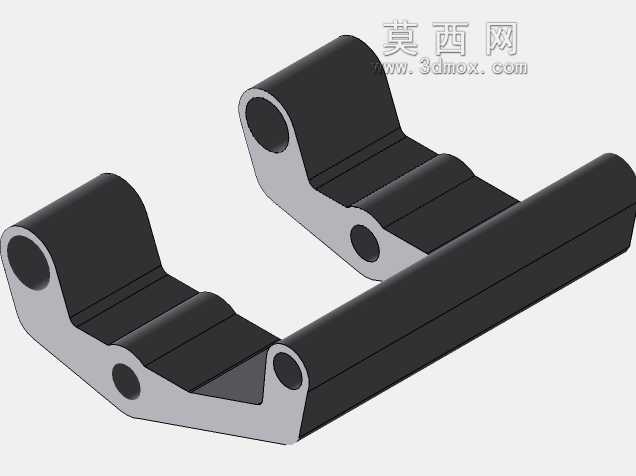

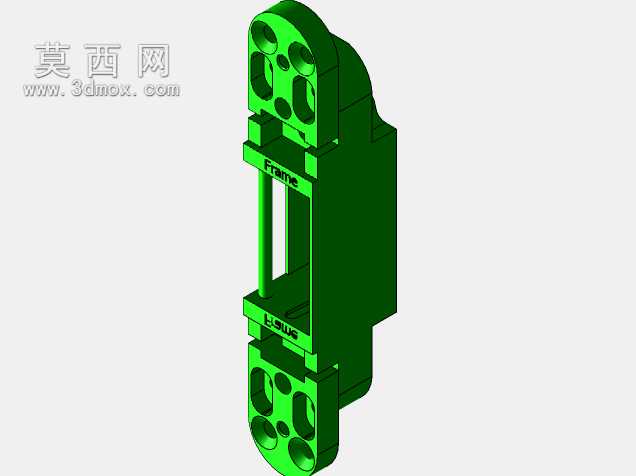

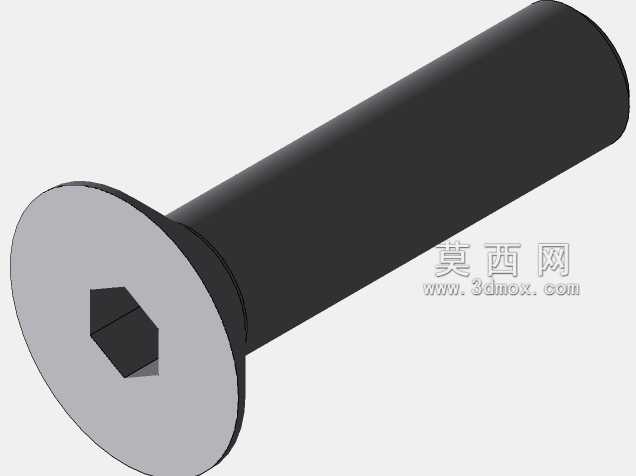

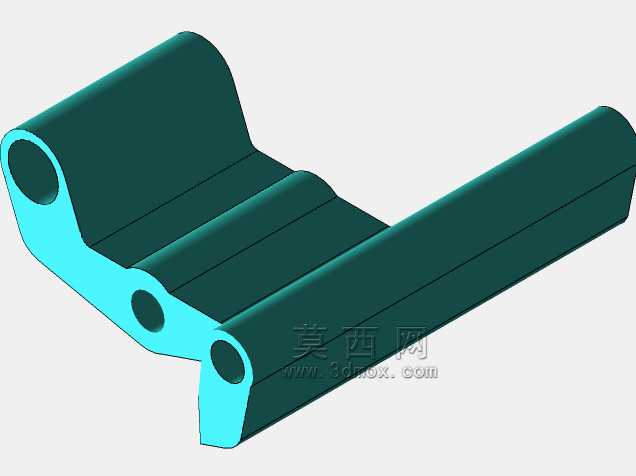

　　绿色部分为门框侧安装基座，两个基座上均预留了多组沉头安装孔位，安装时可通过螺丝分别固定在门扇和门框的预铣槽内，中间的铰接模块通过高精度的轴孔配合实现两个基座的活动连接，基座与铰接模块之间的配合公差控制在极小范围内，能够有效减少开合过程中的旷量，提升铰链的使用稳定性。从安装边界来看，该铰链对门扇和门框的铣槽尺寸有明确要求，门扇侧需要铣出与蓝色基座轮廓匹配的凹槽，凹槽深度需完全容纳基座厚度，保证基座安装后与门扇侧边齐平，门框侧的铣槽尺寸与绿色基座匹配，安装时需要保证两个基座的安装位置同轴度偏差在允许范围内，否则会出现门扇开合阻力大、铰链异响的问题。铰链的整体外形为长条形结构，两端的安装孔位呈对称分布，能够保证安装后受力均匀，

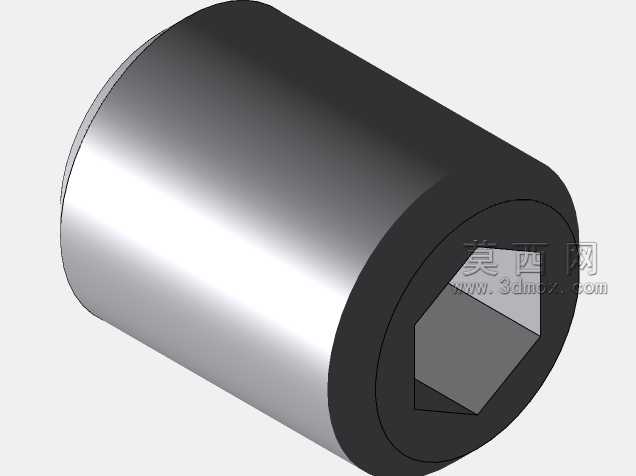

　　铰接部分的内部结构做了限位设计，门扇开启到最大角度时会自动限位，避免门扇过度开合碰撞墙面或相邻柜体。在实际选型应用中，这类隐藏式铰链通常需要根据门扇的重量、厚度选择对应规格的产品，单扇门通常需要配置2-3组该类铰链，靠近门扇上下端的铰链承担主要的承载作用，中间位置的铰链起到辅助稳定的作用，安装过程中需要先在门扇和门框上标记好铣槽位置，使用专业的木工铣槽设备加工出匹配的凹槽，再将铰链基座固定在凹槽内，调整好铰接间隙后再完成门扇的挂装，挂装完成后还可以通过铰链自带的调节螺丝对门扇的上下、左右、前后位置进行微调，保证门扇与门框之间的缝隙均匀，开合顺畅。不同于普通明装合页，这款隐藏式铰链的结构完全内置，日常使用中不需要频繁添加润滑油维护，

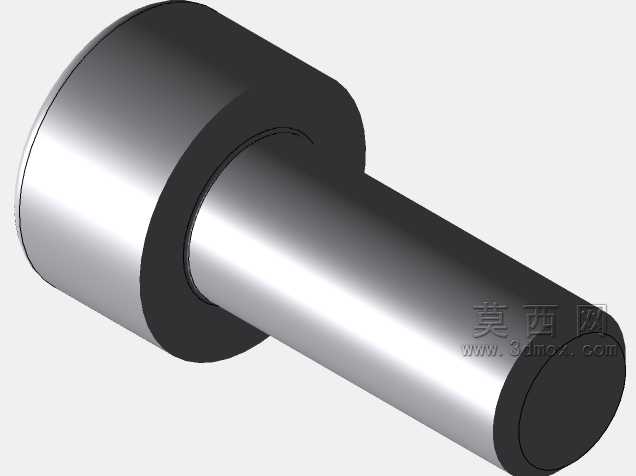

　　铰接部分的磨损量极小，能够满足长期高频次的开合使用需求，同时因为隐藏安装的特性，也不会破坏门体的整体设计感，在高端定制家居、商用办公空间的门体装配中有着广泛的应用空间。建模过程中需要重点关注两个安装基座的轮廓尺寸与安装孔位的位置精度，铰接部分的转轴配合间隙需要符合实际生产的公差要求，同时要模拟门扇开合过程中的运动轨迹，验证铰链在整个开合行程内是否会与门扇、门框的槽位产生干涉，保证模型结构与实际产品的装配逻辑完全一致，为后续的生产加工、安装调试提供准确的三维数据参考。
