旋钮式重载壁挂折叠支撑臂结构

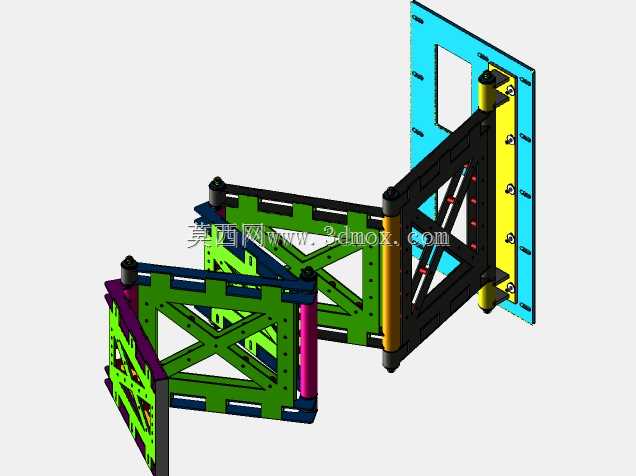

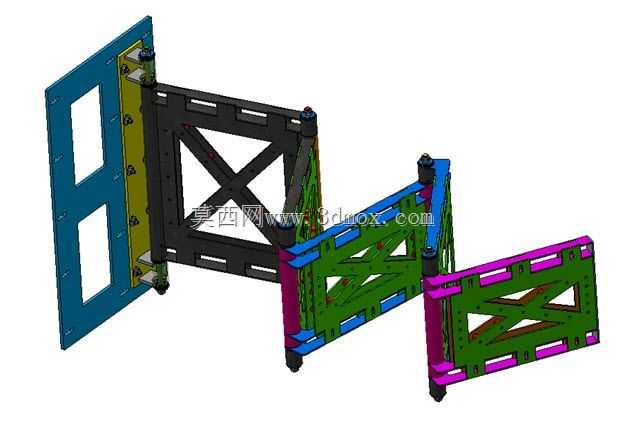

这款壁挂式折叠支撑臂，最初的设计需求来自工业炉门的可移动开合改造场景，同时也适配大尺寸重型显示屏的壁挂位移调整需求，核心解决固定安装的重型部件无法按需移位、开合角度受限的工程痛点。从结构设计逻辑来看，整体采用多段桁架式臂身结构，每段臂身内部做交叉筋补强，在控制整体自重的前提下保证足够的结构刚性，避免重载状态下臂身出现下挠变形，臂段之间采用带旋钮锁紧的铰接转轴，转轴部位做轴套耐磨处理，既可以实现多段臂体的灵活旋转折叠，到位后通过旋钮锁紧即可固定当前姿态，无需额外加装锁止销件，操作便捷性适配现场单人操作的使用需求。安装端采用整体式壁挂安装板，安装板上预留阵列式安装孔位，可适配不同墙面的预埋固定点，安装时无需对墙面做大面积改造，降低现场施工的改造成本；臂身展开后最大壁距可达2600mm，完全覆盖常规工业炉门的开合行程需求，也能满足大尺寸显示屏在不同观看角度下的位移调整需求，额定负载可达100kg，可覆盖绝大多数重型炉门、工业级大尺寸显示屏的承重需求。在实际工况应用中，这类折叠臂可以替代传统的铰链式炉门结构，传统铰链炉门仅能实现单轴旋转，开门后会占用炉前大量操作空间，而这款多段折叠臂可以让炉门在开合过程中沿多轴轨迹位移，完全打开后炉门可贴合墙面侧边放置，极大释放炉前的操作空间，方便操作人员进行炉内工件取放、设备维护等作业；用于重型显示屏安装场景时，可根据操作人员的站位灵活调整显示屏的伸出距离、倾斜角度，调整到位后旋钮锁死即可保持姿态稳定，不会出现负载下滑、姿态偏移的问题。设计过程中对每段臂身的铰接点位置做了反复校核，确保折叠过程中各臂段不会出现运动干涉，收拢状态下整体厚度控制在较小尺寸，不会过多占用墙面外的冗余空间，适配车间、控制室等空间有限的安装场景；转轴部位的旋钮采用大尺寸防滑结构，操作人员佩戴劳保手套也可轻松完成锁紧与松开操作，无需借助额外工具，适配工业现场的实际操作习惯。臂身的各段桁架结构采用等强度设计，对应受力较大的靠近壁挂端的臂段适当加大筋板厚度，远离安装端的臂段适当优化筋板布局，在保证整体承重能力的前提下尽可能降低结构自重，减轻壁挂安装面的承重负荷，降低对墙面安装强度的要求。
