旋钮操控飞机机械弹出式后视镜结构设计

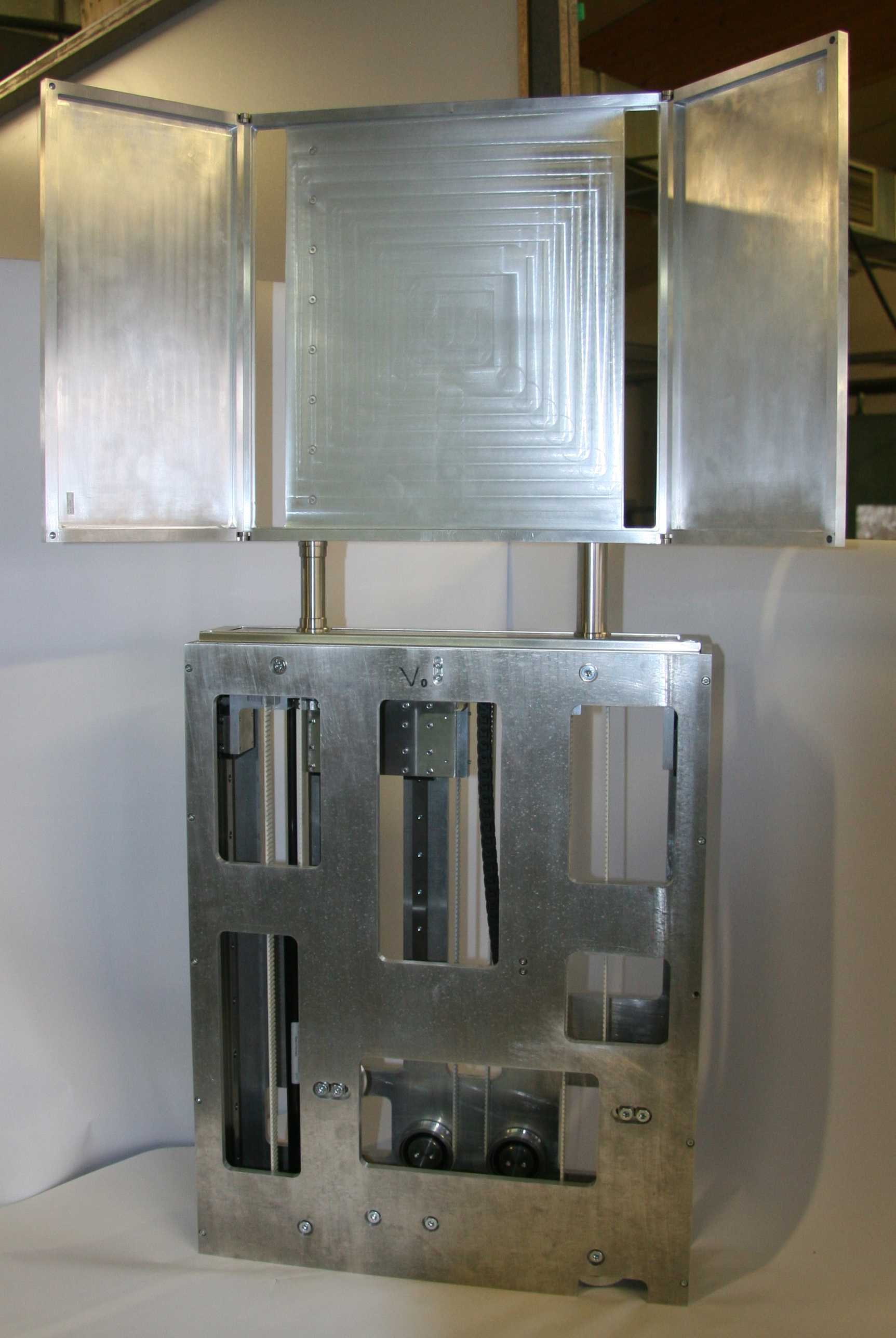

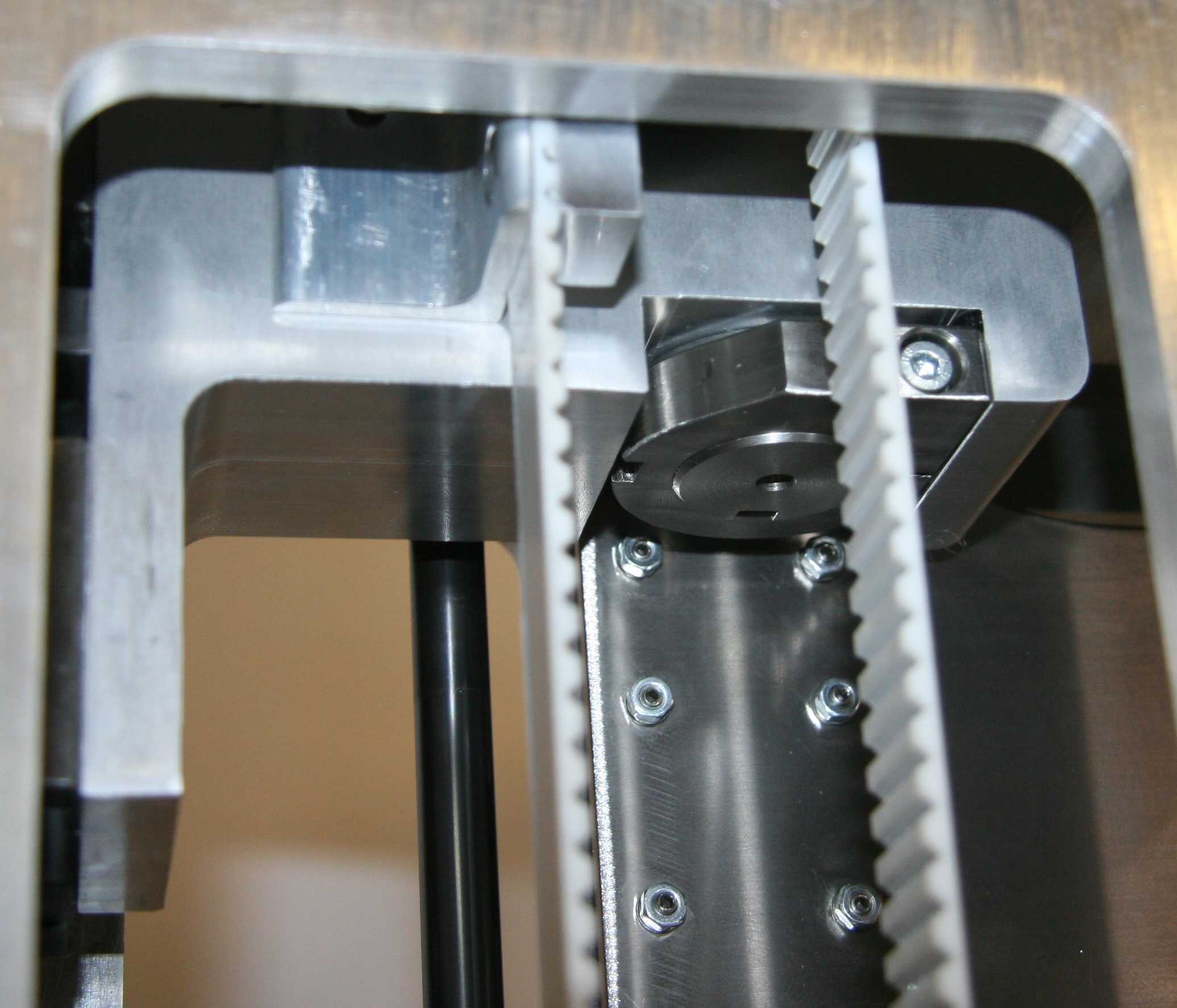

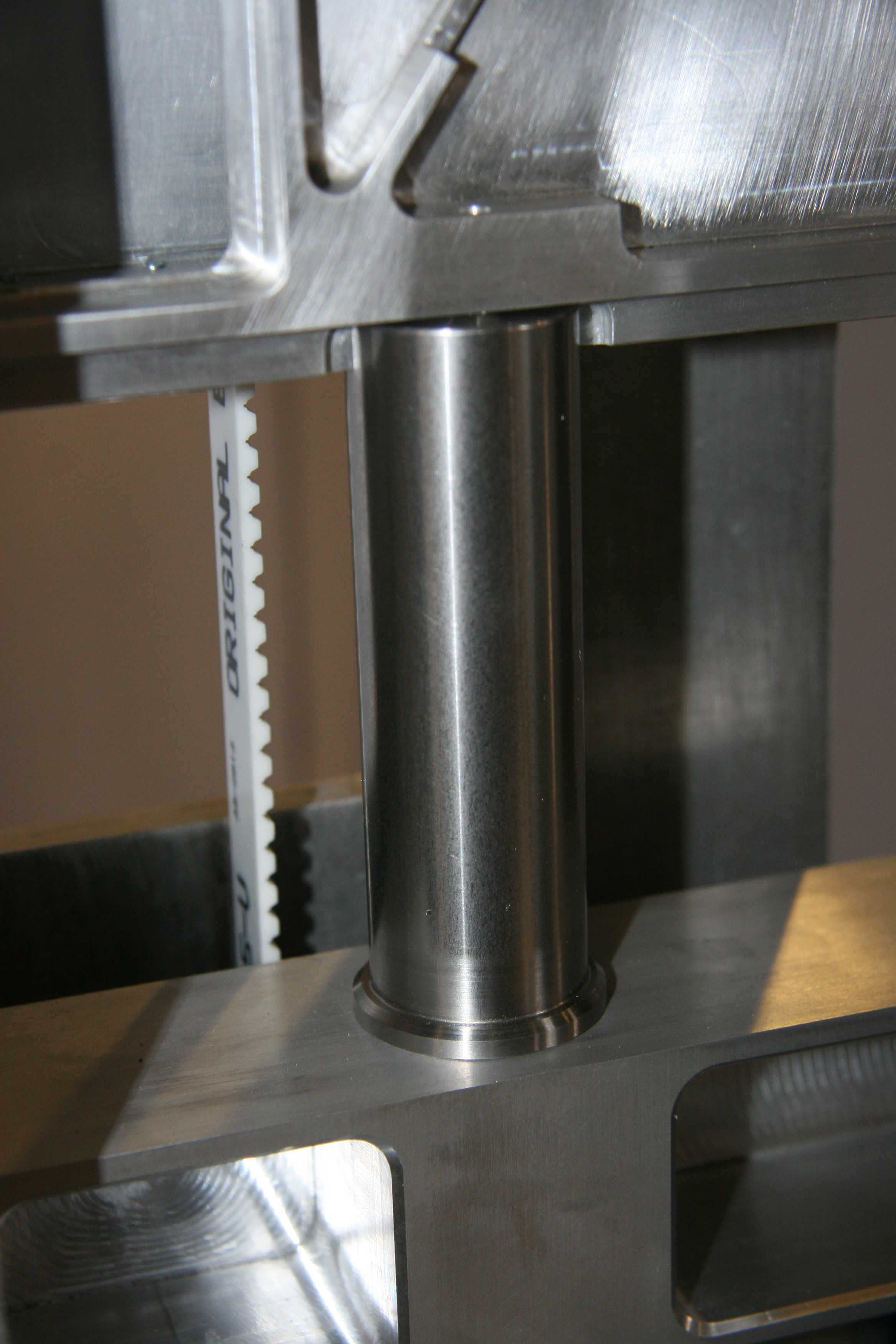

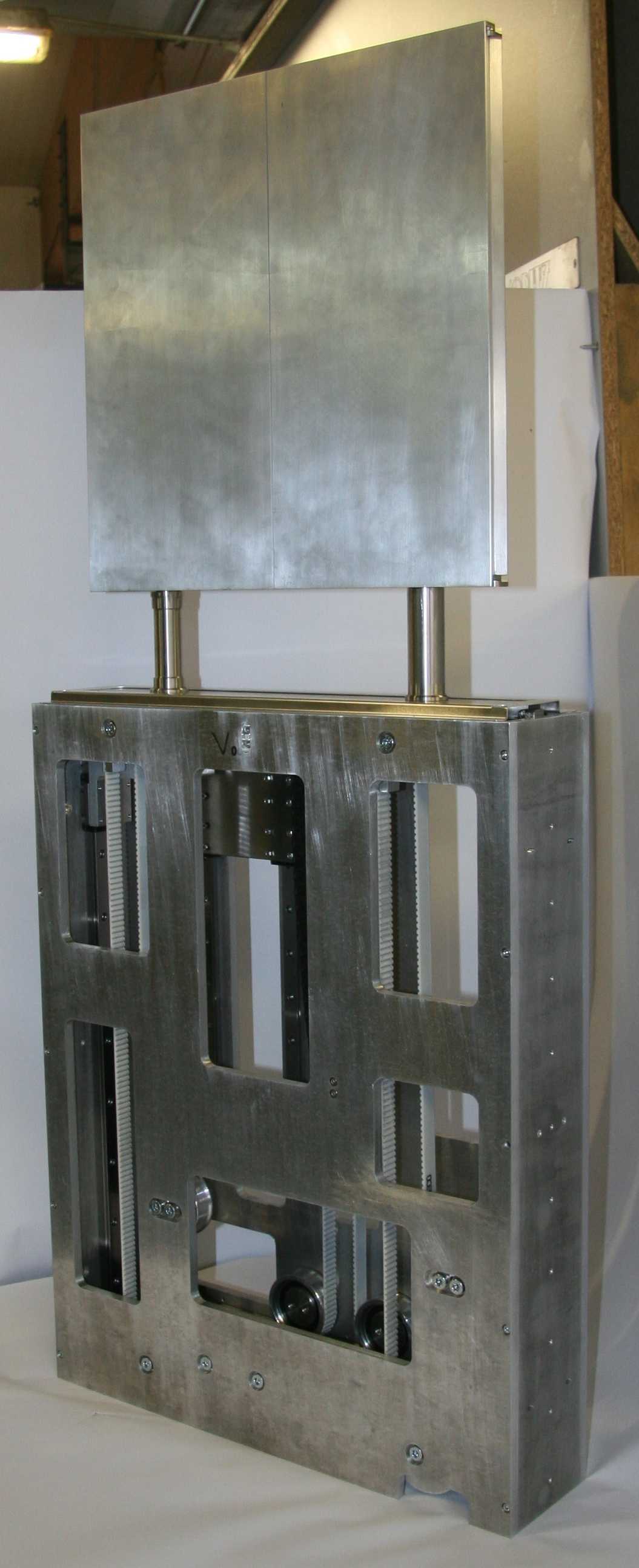

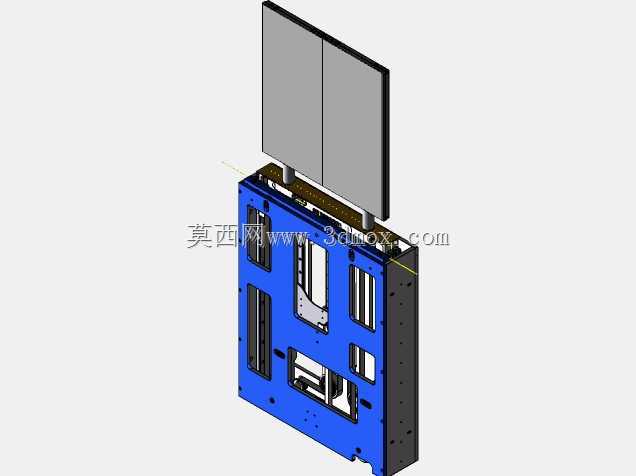

在民用小型通航飞机、特种作业飞行器的座舱视野优化设计中，这类机械弹出式后视镜结构，主要用于补充飞行员侧方及后向视野盲区，替代传统固定式外后视镜带来的飞行风阻增量，同时避免地面停靠、低空复杂环境穿行时外凸构件发生剐蹭损坏。整套结构采用旋钮作为手动操控输入端，通过内部的齿轮齿条联动、导向滑块限位实现镜组的平稳弹出与收回，镜组展开后可通过铰接结构实现小角度俯仰调整，适配不同飞行员的坐姿观察需求，收回状态下镜组完全沉入机身侧部的安装腔体内，与机身外蒙皮保持齐平，不会额外增加气动阻力，也能避免低空飞行时遭遇飞鸟、杂物撞击造成构件损坏。设计阶段首先明确了安装边界约束，整套机构的安装基座采用一体化钣金折弯加局部铣削加工成型，基座上预留的安装孔位完全匹配通航飞机侧座舱蒙皮的原有安装点位，不需要对机身结构做额外开孔改造，降低改装适配成本；弹出行程的设计经过多轮运动仿真验证，确保镜组弹出到位后不会与座舱盖开启轨迹、周边机载设备的运动路径发生干涉，收回状态下内部的锁止卡扣可自动卡合，避免飞行过程中受气流扰动、机身振动出现镜组意外滑出的问题。镜组部分采用双片分体式镜面布局，相比单片镜面可覆盖更大的后向视野角度，镜面背后的支撑框架采用轻量化铝合金材质，在保证结构刚度的前提下尽可能降低整体重量，减少弹出状态下的振动幅度，避免飞行过程中镜面抖动影响观察清晰度。内部传动结构的导向件采用自润滑耐磨材质，不需要频繁加注润滑脂即可保证长期操作的顺畅性，旋钮的操作力矩经过调校，单指即可完成旋拧操作，同时带有档位阻尼反馈，飞行员可直观感知镜组的锁止、弹出、调整状态，不需要额外观察操作位置即可盲操完成视野调整，适配飞行过程中注意力需集中在前方空域的操作场景。整套结构的外形轮廓完全贴合机身侧部的曲面造型，安装后基座与蒙皮的接缝处预留密封胶条安装槽，可避免飞行过程中气流灌入舱内，也能防止雨水、灰尘进入机构内部造成传动卡滞。
