齿条式管材存储周转料架结构设计

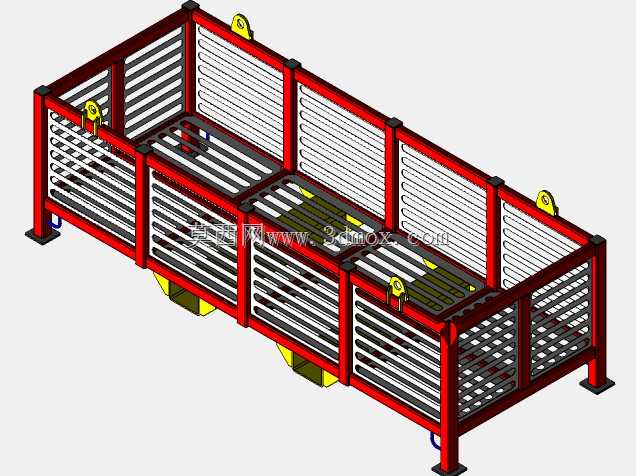

这款齿条式管材存储周转料架，主要面向管材类工件的车间工序间周转、线边暂存以及仓储转运场景，适配圆管、异型截面长型材、轴类长条工件的规整存放需求，解决传统平铺堆放带来的工件磕碰、取料效率低、空间利用率不足的问题。设计过程中优先考虑长条类工件的承重形变控制，整体框架采用矩形钢管焊接成型，侧围与底部承托面采用间隔排布的栅格结构，既减轻料架自身重量，又能避免工件表面积存切削液、铁屑等加工残留，方便日常清理维护。料架内部设置多组分隔齿条结构，将存放空间划分为三个独立的存储舱位，每个舱位内的齿条卡槽可对单根或成组管材进行侧向定位，防止转运过程中工件窜动、相互碰撞产生表面划伤，不同舱位可根据生产节拍需求存放不同规格、不同工序状态的管材，实现分类定置管理。料架顶部四角设置吊装吊点，底部预留叉车叉取位，同时配套可调节支撑脚座，既可以通过行车实现跨车间的整架吊装转运，也能通过叉车完成线边短距离移位，支撑脚座可根据地面平整度调整高度，保证料架放置平稳，避免因地面倾斜导致工件滑落。从安装边界来看，料架整体采用长条形布局，宽度方向适配标准叉车作业通道宽度，长度方向可根据存放管材的常规长度调整分隔舱位的排布间距，单架额定承重满足常规机加工管材的整批存放需求，框架边角处做圆弧过渡处理，避免作业过程中磕碰划伤操作人员。料架底部设置排液缺口，可将工件携带的切削液、清洗液直接导流至地面接液槽，避免积液锈蚀料架本体与工件表面，侧围栅格的间隙经过核算，既保证足够的结构强度，又能让操作人员直观观察内部工件的存储状态，无需反复挪动料架即可快速盘点库存。在结构强度校核阶段，针对底部承托栅格做了集中载荷验算，确保单根大重量管材放置时不会出现栅格变形，吊点位置做了加强筋焊接处理，满足满载状态下的吊装安全系数要求，整体结构无多余复杂构件，加工制作难度低，后期维护更换配件便捷，适合机加工车间、管材加工企业的批量工位器具配置需求。
