扭转弹簧三维结构设计模型

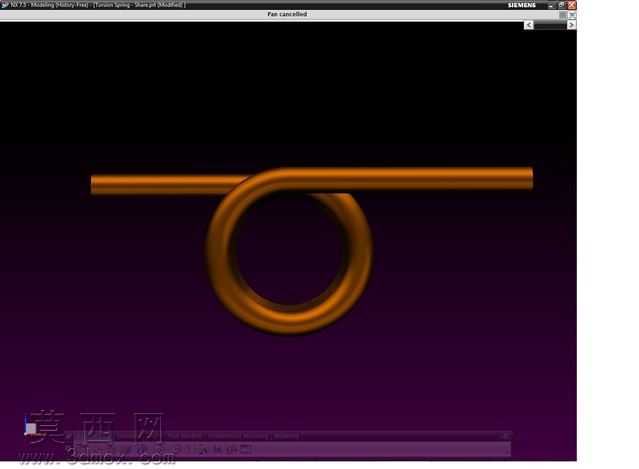

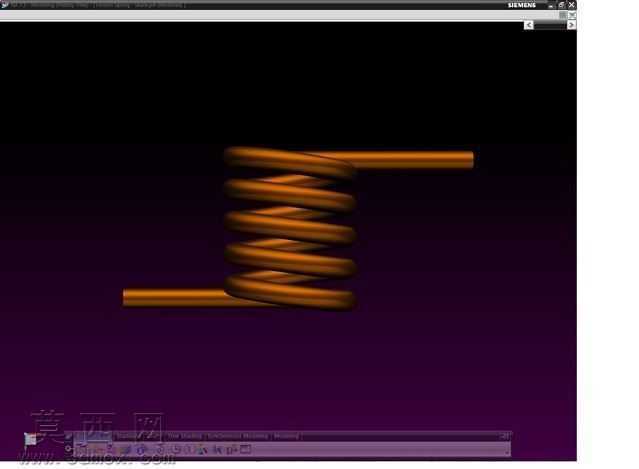

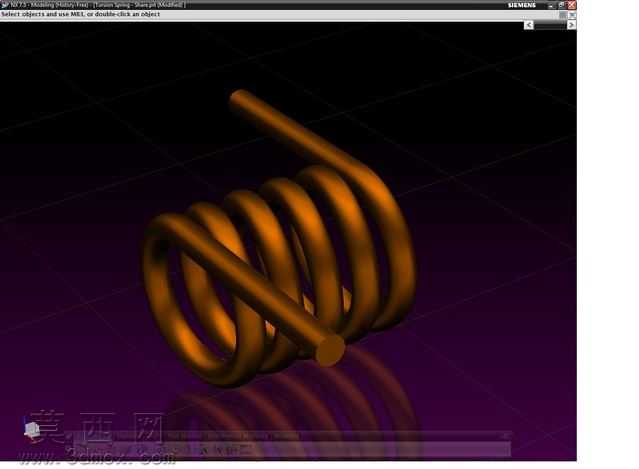

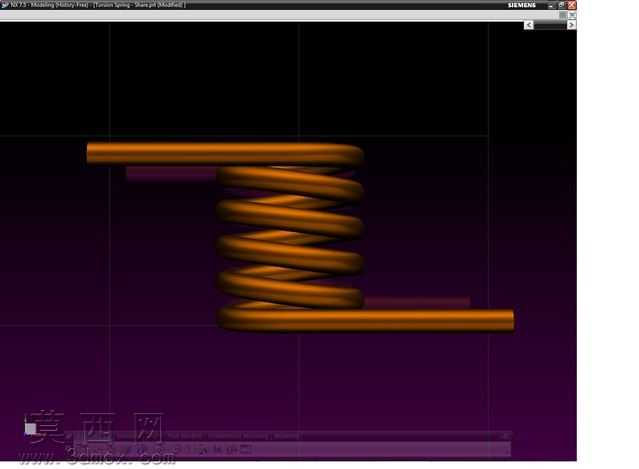

本扭转弹簧模型采用NX三维建模软件完成全参数化构建，建模过程严格遵循扭转弹簧的机械设计规范，首先通过螺旋线命令生成符合节距、圈数、中径参数的螺旋扫掠路径，路径参数匹配常规机械场景下扭转弹簧的工作行程需求，扫掠过程中采用圆形截面沿螺旋路径连续生成簧体主体，保证簧丝截面的圆度与螺旋升角的一致性，避免出现建模过程中常见的截面扭曲、螺旋线断连等问题。针对扭转弹簧两端的扭臂结构，建模时通过基准平面定位确定扭臂的伸出角度与长度，采用拉伸与布尔合并命令将扭臂与螺旋簧体做一体化处理，衔接位置做了平滑过渡处理，还原真实五金弹簧加工过程中的弯折成型结构，避免应力集中的结构缺陷。模型渲染阶段采用金属铜质材质，调整材质的反光度、粗糙度与金属度参数，还原弹簧经过表面处理后的金属光泽质感，场景中添加柔和的环境光与定向补光，突出簧体螺旋结构的层次感与扭臂的空间位置关系，渲染背景采用深紫色渐变，让铜色弹簧主体的视觉呈现更加清晰，结构轮廓辨识度更高。从结构设计来看，该扭转弹簧的螺旋圈数排布均匀，扭臂的夹角设计适配常见的扭转力矩输出需求，可应用于文书设备、通用机械设备的复位、扭力提供场景，建模过程中保留了关键结构的参数可编辑性，使用者可根据实际装配需求调整簧丝直径、弹簧中径、有效圈数、扭臂长度与角度等参数，快速适配不同的装配场景。整个模型的结构完整还原了扭转弹簧的真实形态，无多余的冗余结构，各部分衔接自然，既可以作为机械设计教学中的弹簧类零件建模参考案例，也可直接导入装配场景作为通用五金配件使用，帮助设计人员快速完成设备的整体装配搭建，减少重复建模的工作量，提升机械设计的整体效率。
