多规格电缆防水接头三维结构设计

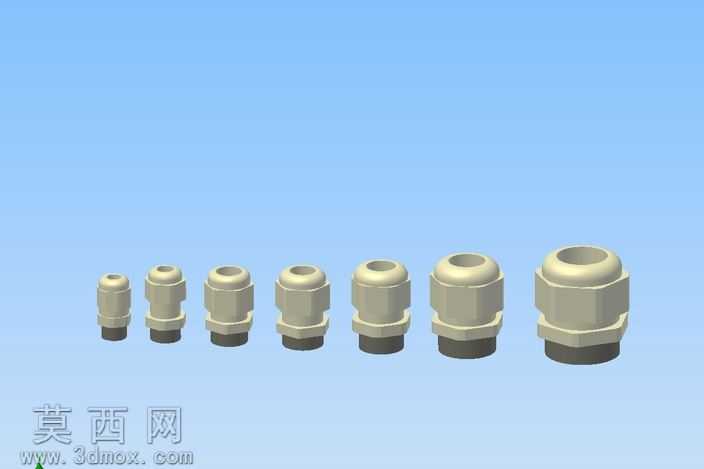

本次设计的电缆防水接头系列模型，采用三维参数化建模方式完成全规格覆盖，建模过程中严格遵循工业线缆接插件的通用尺寸规范，针对不同线径的适配需求构建了从微型到大型共七个梯度的规格模型，每个规格的结构尺寸均经过比例校准，保证同系列产品的结构一致性与尺寸递进合理性。建模阶段首先构建接头的核心基体结构，上部为带防滑纹理的六角锁紧螺帽，中部为六角形主体基座，下部为带外螺纹的连接端，各部分的倒角、拔模斜度均按照实际注塑生产的工艺要求设置，避免出现建模结构与实际生产脱节的问题。材质渲染方面，接头主体采用浅米灰色硬质工程塑料材质，还原尼龙PA66材质的哑光磨砂质感，下部密封端采用深灰色弹性橡胶材质，表现橡胶密封圈的柔韧质感，渲染过程中调整材质的粗糙度、反射率参数，让不同材质的视觉区分度清晰，同时模拟工业产品的真实表面质感，没有过度夸张的反光效果。结构设计上，该系列接头采用分体式锁紧结构，内部预留锥形密封腔，可在螺帽锁紧时挤压内部橡胶密封圈抱紧穿过的电缆外壁，同时实现线缆固定与IP68级防水密封的功能，建模时还原了内部密封槽、锁紧卡爪的细节结构，每个规格的内部腔体尺寸都与适配的电缆外径范围匹配，保证结构功能的可实现性。设计思路围绕工业现场的线缆穿接防护需求展开，覆盖从小型信号线到大型动力电缆的全场景适配需求，同系列产品采用统一的外观造型语言，仅通过尺寸缩放实现规格区分，既满足批量生产的零件通用性要求，也方便现场施工时的快速选型识别，模型的每个结构特征都具备实际工程意义，没有冗余的装饰性结构，完全贴合工业接插件的实用化设计原则。
