河道污水处理厂伸缩液压式拦污清污装置

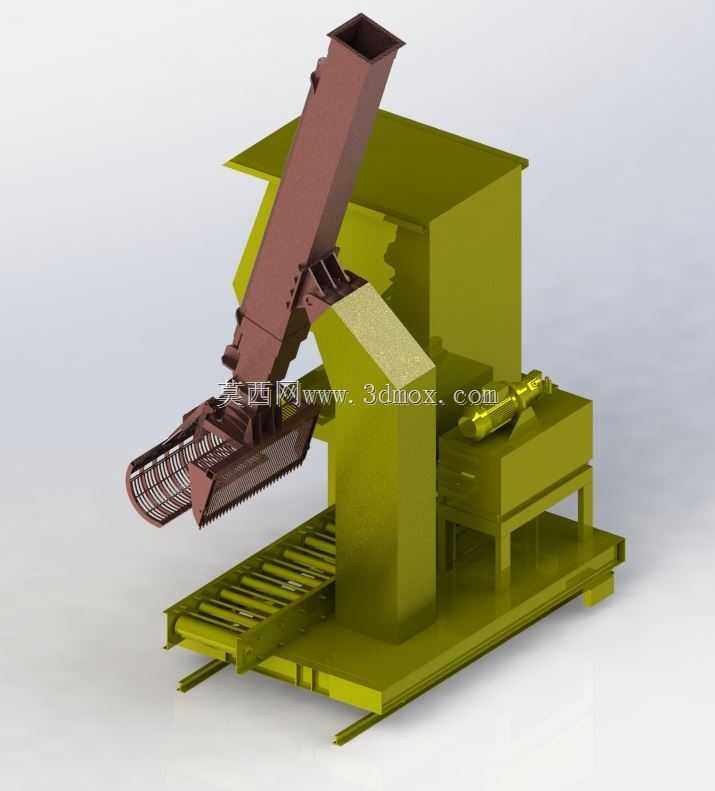

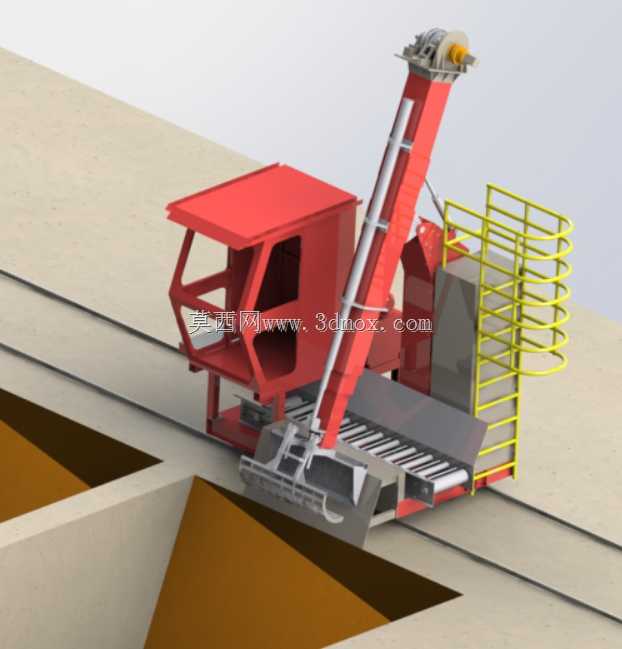

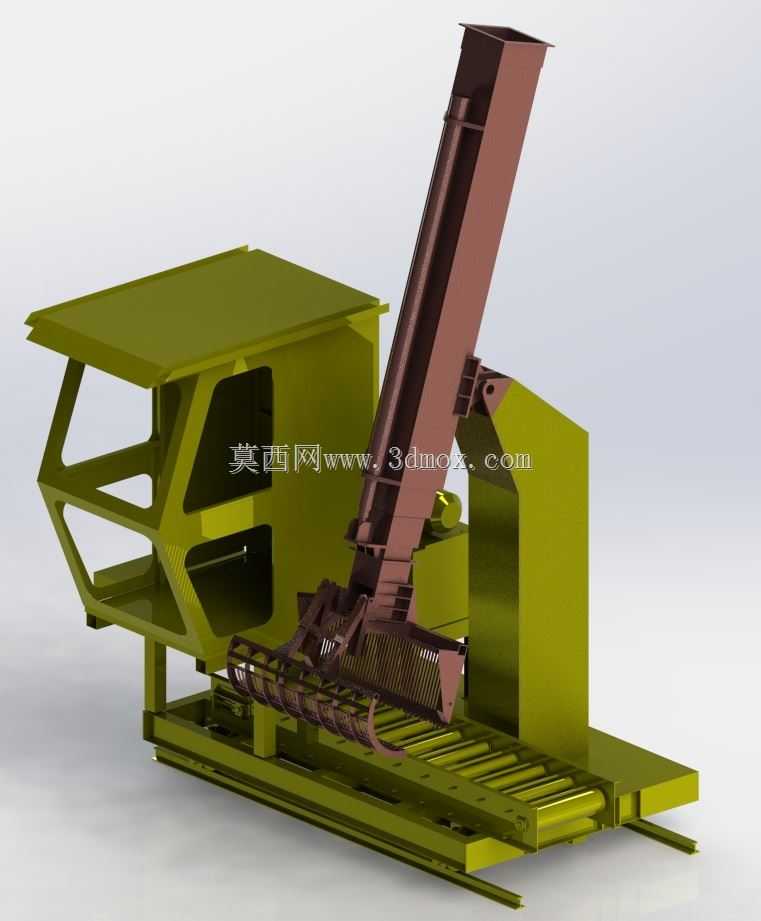

这套拦污清污装置主要适配东南亚热带多雨区域的城镇污水处理厂进厂渠、河道取水口拦污清污工况，针对当地降雨季地表径流裹挟大量生活垃圾、植物残体、漂浮杂物进入水处理构筑物的痛点设计，可直接安装在进水渠的混凝土预留槽位上，无需对现有渠体做大规模土建改造，安装时需保证设备机架底部与渠壁预埋钢板的贴合平面度误差控制在每米2mm以内，避免倾斜导致的耙齿链卡滞。设备整体采用高架式布局，操作舱设置在机架左侧高位，操作人员可在舱内直接观察进水口的杂物堆积情况，无需在渠边临水作业，降低作业安全风险；右侧设置螺旋盘梯作为上下通道，梯步做防滑凸起处理，适配高湿露天作业环境的使用需求。核心清污机构采用倾斜布置的伸缩式耙齿输送结构，倾斜角度与渠体边坡角度匹配，前端的抓污耙可随伸缩臂调整下探深度，适配不同水位下的拦污栅面清污需求，当拦污栅前后液位差达到设定阈值时，耙齿自动下行插入栅条间隙，将挂附在栅面上的杂物捞起，沿倾斜输送链带向上输送至设备顶部的出料口，直接落入后方的杂物收集转运斗内，整个清污过程无需人工近身清理栅面。驱动系统采用液压站提供动力，相比纯电机驱动的同类型设备，液压驱动的过载保护特性更好，当遇到大块硬质杂物卡滞耙齿时，系统可自动溢流泄压，避免硬冲击损坏传动构件，液压管路沿输送臂侧面布置，做防腐蚀包覆处理，适配污水处理区域高湿、含腐蚀性气体的环境。设备的安装边界需预留足够的上部检修空间，输送臂最大伸出状态下前端不超出渠体上游的拦污栅安装面，机架后侧预留不小于1.2米的杂物转运通道，方便收集的漂浮杂物定期外运处置；栅条间隙可根据过水流量要求调整，常规工况下配置的栅隙可拦截直径大于10mm的漂浮杂物，避免大体积杂物进入后续提升泵、曝气池等处理单元，造成水泵叶轮缠绕、工艺管路堵塞等问题。操作舱内设置了设备的全部操控手柄与液位差显示仪表，可切换手动、自动两种运行模式，日常运行可切换至自动模式，根据栅前后液位差自动触发清污动作，汛期杂物量大时可切换至手动模式，连续运行清理栅面堆积物，保证过水断面的通流能力，避免因栅面堵塞造成渠体液位漫溢。
