多层带孔板不锈钢置物机架结构设计

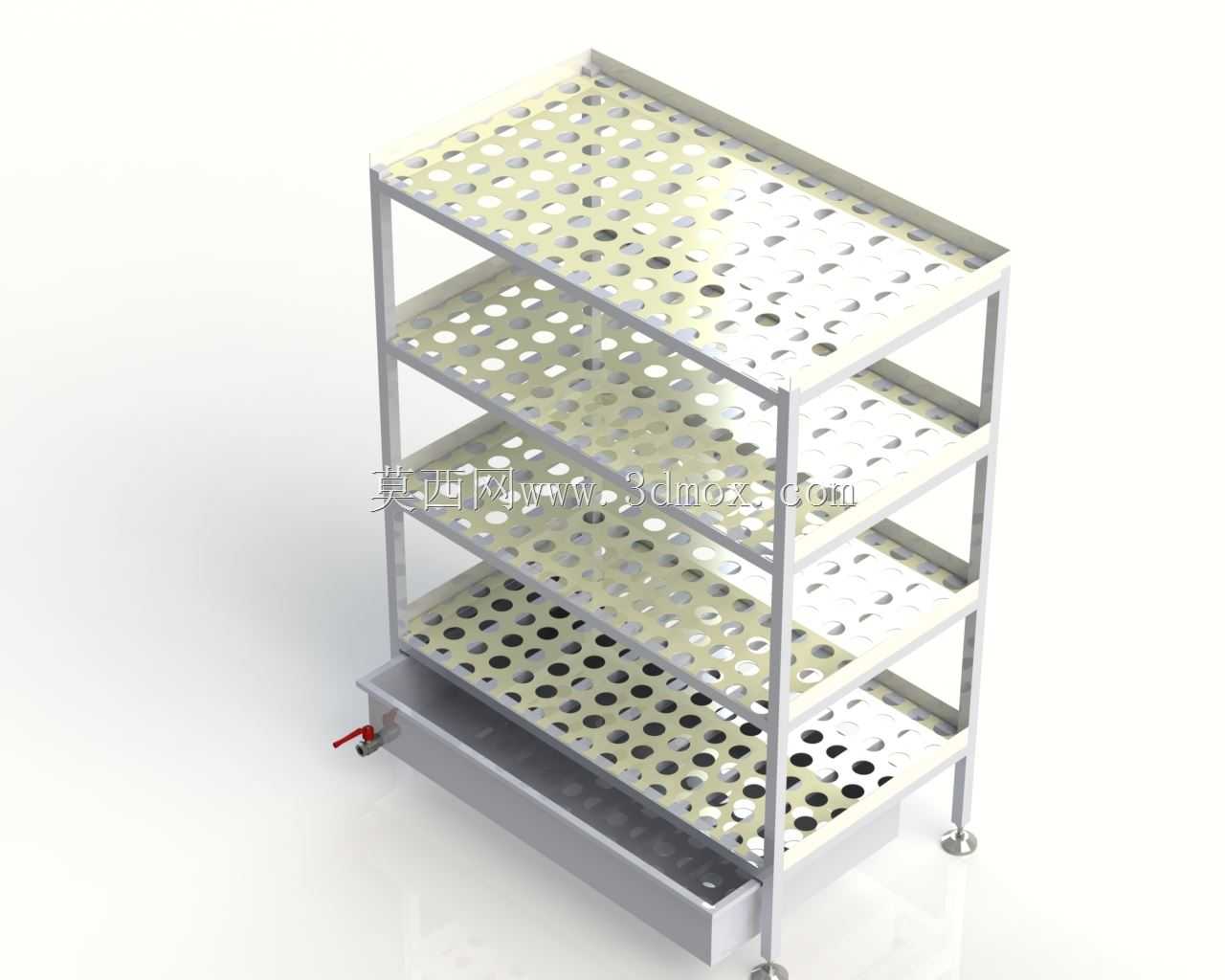

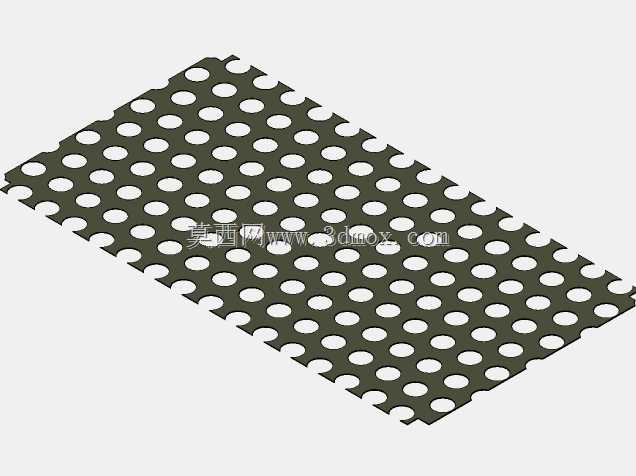

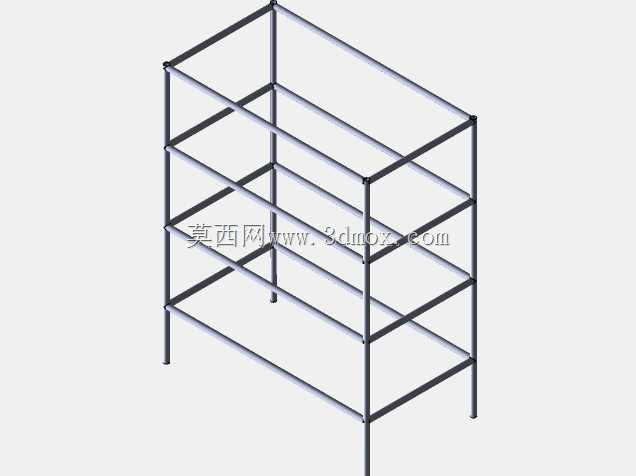

这款多层带孔板的不锈钢机架，主要面向洁净生产车间、实验室物料暂存、食品加工工位周转这类对耐腐、易清洁有要求的场景，日常用来承放待加工零件、检测样件、工装夹具或是周转容器，相比普通层板货架，穿孔板面的设计能快速漏走表面残留的切削液、清洗水渍，不会在层板面积攒积液，也能减少积尘死角，日常擦拭清洁的效率更高。整体框架采用矩形不锈钢型材做立柱与横梁的焊接结构，四根立柱底部配置可调脚杯，可根据地面平整度调整机架整体水平，避免层架倾斜导致物料滑落，其中一侧底部额外设置了抽拉式接液盘，承接从上层孔板滴落的废液、碎屑，抽拉结构可直接将接液盘拉出清理，不需要挪动上层摆放的物料。层板采用整面冲孔的不锈钢板材，孔型为均匀排布的圆孔，在保证板面承托能力的同时，大幅降低层板自重，也能让上下层的空气形成流通，若是存放需要晾干的清洗件，能缩短沥水干燥的时间，不会因为密闭层板导致底部闷湿留渍。设计过程中优先考虑了机架的整体刚性，立柱与横梁的连接位置采用满焊处理后做打磨钝化，避免焊缝位置藏污纳垢或是出现锈蚀，层板与横梁的连接采用折边卡接加焊接固定，保证每层板的承重均匀，不会出现局部塌陷的问题。整体外形为长方体立式结构，宽度方向适配常规的物料箱摆放尺寸，深度可满足常见工装板的放置需求，总高度设置在人工站立操作可轻松取放最高层物料的范围，不需要借助登高梯就能完成所有层位的物料存取，安装时不需要额外打膨胀螺栓固定，仅通过底部脚杯调平即可放置在平整的硬化地面使用，机架侧边没有外凸的安装结构，可多台并排拼接使用，也可靠墙放置节省车间空间，框架的型材边角都做了倒圆角处理，避免操作人员取放物料时被尖锐边角划伤。
