鼓风机电机改造传动支撑结构设计

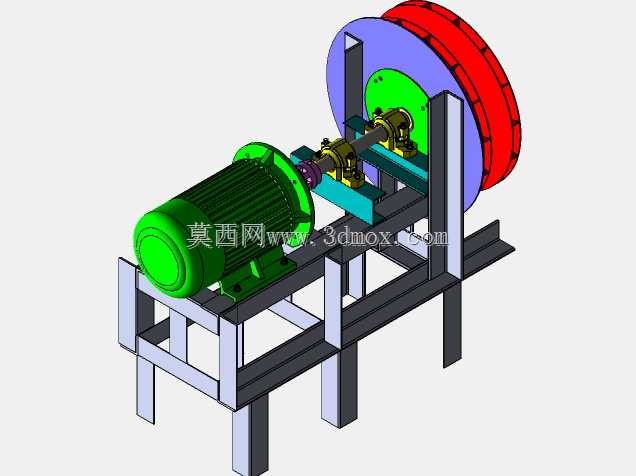

　　这套改造结构主要面向车间通风、物料输送配套的离心鼓风机运维改造场景，不少工厂在用的老式鼓风机常出现电机轴直接承载叶轮径向载荷的问题，长期运行后电机轴承磨损快、轴端挠度超标，甚至出现叶轮扫膛、电机烧毁的故障，这套改造方案就是针对这类痛点做的结构优化。从结构布局来看，整套装置采用分体式承载设计，电机不再直接承担叶轮的重量与运行动载荷，而是通过独立的焊接机架作为统一安装基准，机架采用型钢焊接成型，底部预留了地脚螺栓安装孔位，可直接固定在原有鼓风机的混凝土基础或者钢制平台上，安装时不需要对原有基础做大规模改动，适配多数常见型号离心鼓风机的安装边界。传动部分采用弹性联轴器衔接电机输出轴与叶轮传动轴，联轴器可补偿少量的轴系对中误差，

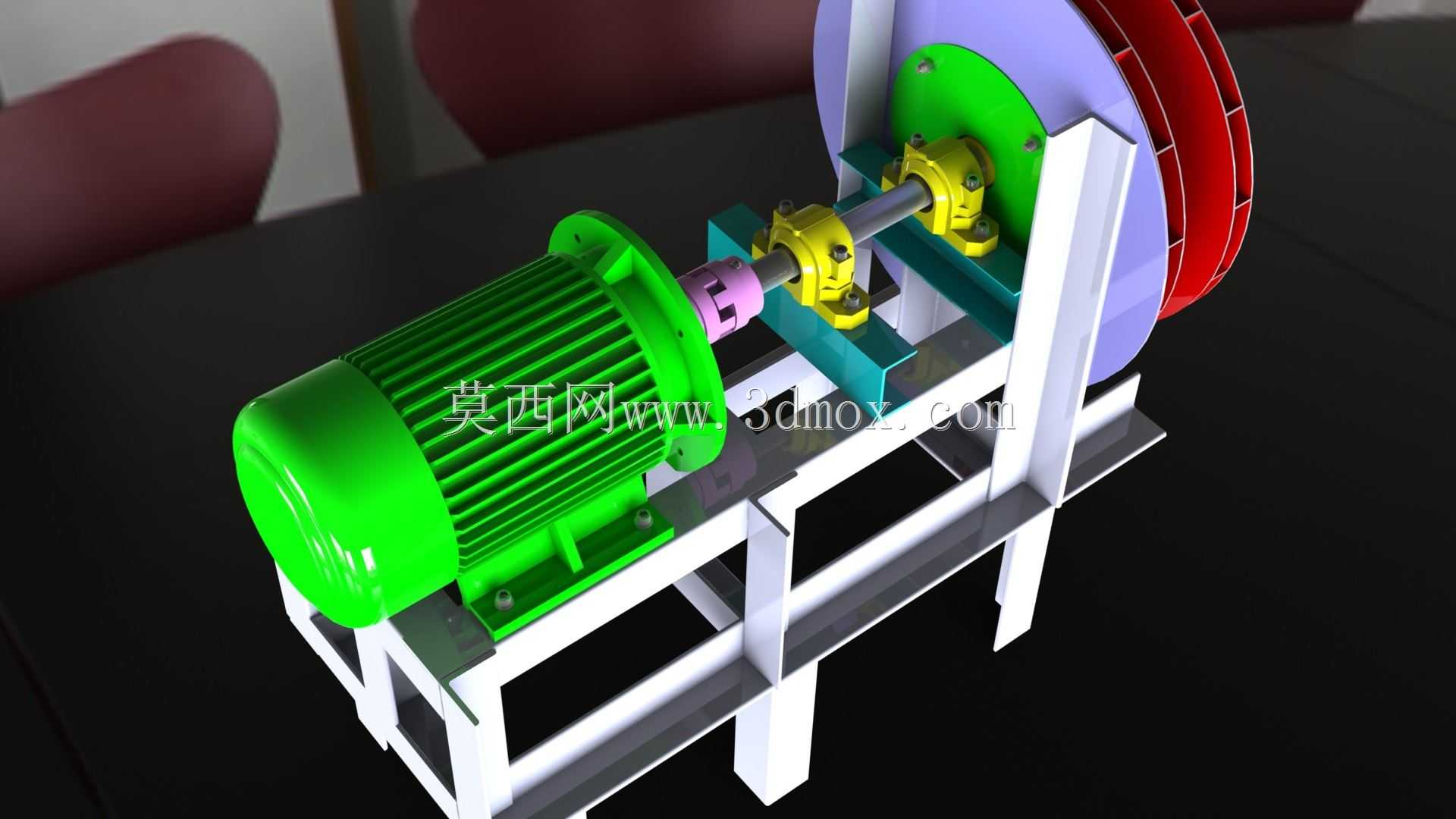

　　抵消电机启动瞬间的冲击载荷，避免刚性连接带来的应力集中问题。叶轮传动轴通过两个带座轴承固定在机架的立式支撑梁上，轴承座采用螺栓锁紧的方式固定在支撑梁的调节槽内，安装时可通过调节槽微调轴系的同轴度，降低现场安装的对中难度，两个轴承的间距经过载荷计算校核，可完全承载叶轮旋转时产生的径向力与轴向窜动力，将载荷直接传递到机架上，电机输出轴仅传递扭矩，不再承受额外的弯曲载荷，大幅延长电机轴承的使用寿命。叶轮端采用双轮盘结构设计，一侧为紫色的导流轮盘，一侧为红色的离心叶轮轮盘，轮盘通过键连接与传动轴端部固定，轮盘与轴承座之间预留了足够的密封件安装空间，可根据输送介质的特性加装迷宫密封或者填料密封，避免输送粉尘、

　　潮湿气体时杂质进入轴承座影响润滑效果。机架的支撑梁采用槽型钢结构，焊接后做了时效处理消除焊接应力，避免长期运行后机架变形导致轴系对中偏移，电机安装板同样预留了长条形调节孔，可通过调节螺栓调整电机的轴向位置，方便联轴器的安装与后期维护时的张紧调节。从安装边界来看，整套改造结构的横向尺寸控制在原有鼓风机的安装轮廓范围内，不需要额外拓展安装空间，垂直方向的高度差可通过机架底部的调整垫铁进行微调，适配不同基础高度的安装场景。在实际应用中，这类改造结构可直接替换原有电机直连叶轮的安装方式，不需要更换原有电机与叶轮，仅需加装这套传动支撑结构即可完成改造，改造成本远低于更换全新鼓风机总成，改造后设备的运维周期可延长2-3倍，

　　日常维护仅需定期给轴承座加注润滑脂、检查联轴器弹性块的磨损情况即可，大幅降低一线运维人员的工作量。结构设计时充分考虑了现场加工的便利性，所有焊接结构均采用常见的型钢与板材，不需要特殊的加工设备，普通的机加工车间即可完成所有零部件的加工，轴承座、联轴器均采用标准件，采购替换方便，不需要定制特殊配件。轴系的设计转速匹配常规4极异步电机的额定转速，可适配功率范围在1.5kW到7.5kW之间的常用鼓风机电机，覆盖多数中小型离心鼓风机的功率需求。叶轮端的连接法兰采用标准螺栓孔布局，可适配多数原有离心叶轮的安装尺寸，不需要对原有叶轮做二次加工，减少改造时的工作量。整套结构的重心落在机架的中心位置，运行时的振动量经过平衡校核，配合底部的地脚螺栓固定，运行时的振动烈度可控制在通用机械的允许范围内，不会出现共振问题。
