立式双立柱多孔位工业瓶体放置架

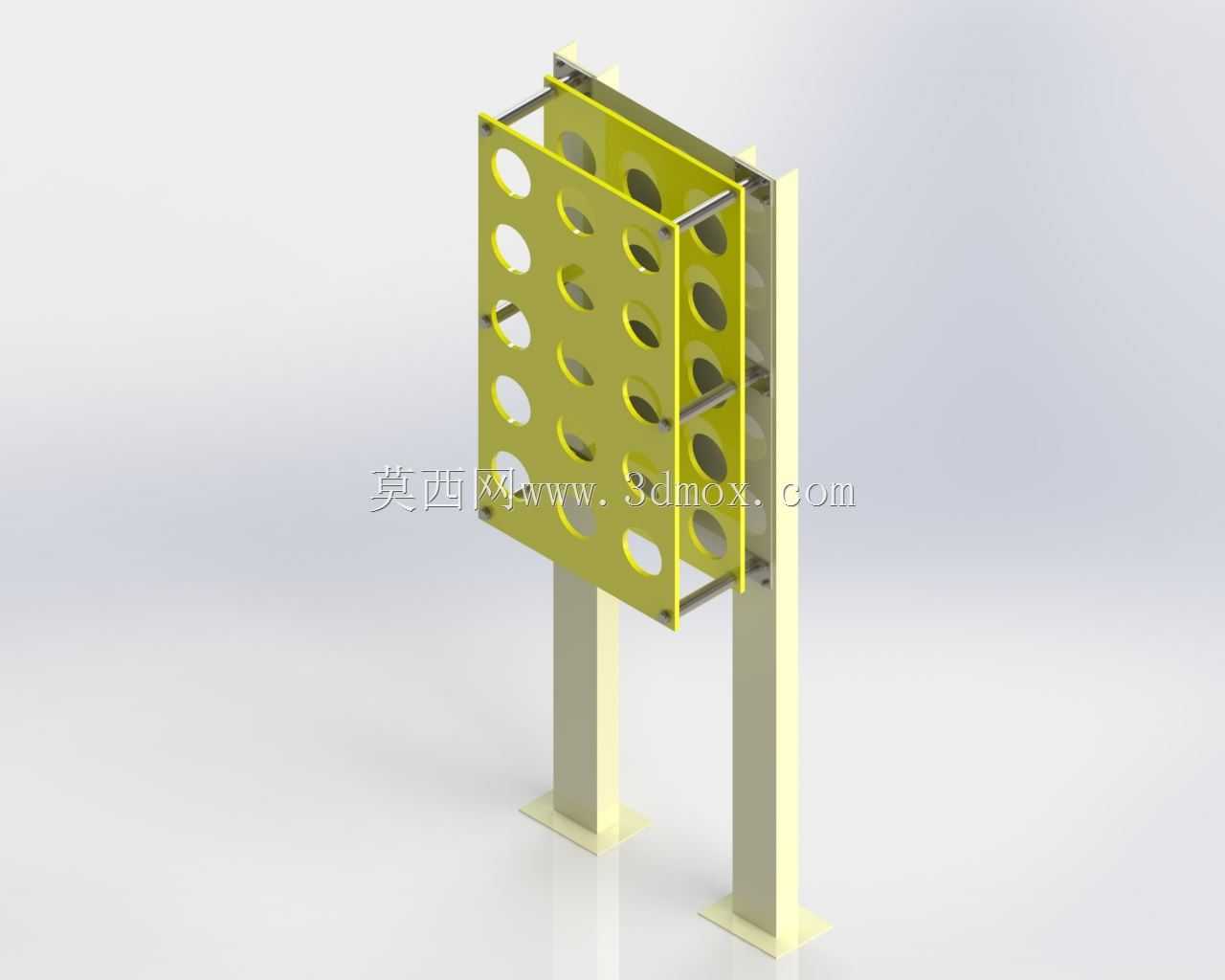

　　这款立式双立柱多孔位放置结构，主要面向生产车间流水线旁的工位物料暂存、实验室试剂瓶规整、小型加工单元的工件瓶类容器定位场景设计，解决零散瓶体随意摆放导致的拿取效率低、容器倾倒漏液、工位台面杂乱的实际问题。整体采用双立柱支撑搭配多孔承托板的结构形式，两根矩形截面立柱垂直固定于安装基面，底部设置方形安装脚板，可通过膨胀螺栓与地面或工作台台面锁附固定，安装时需保证两立柱的平行度公差控制在0.2mm/m范围内，避免承托板安装后出现卡滞、倾斜问题。承托部分采用双层平行孔板设计，两层孔板的孔位同轴度偏差不超过0.15mm，可对插入的瓶体实现上下两点定位，避免单块板支撑时瓶体出现晃动、歪斜的情况；孔板整体采用圆角矩形轮廓，

　　所有孔边缘均做去毛刺倒角处理，防止取放瓶体时刮擦容器外壁、划伤操作人员手部。孔位采用矩阵式排布，单块孔板设置四列五行等距分布的圆形通孔，孔径适配常规规格的工业试剂瓶、切削液分装瓶、小型样品存储瓶的瓶身外径，孔间距预留足够的手指操作空间，拿取任意位置的瓶体时不会与相邻瓶体发生干涉。孔板与立柱之间采用可调节锁附结构，松开侧边的锁紧件后，可根据存放瓶体的实际高度调整两层孔板的间距，适配不同高度的瓶类容器存放需求，调整到位后锁紧紧固件即可保证孔板的承载稳定性，单层孔板可承载单瓶重量不超过2kg的容器，整架额定承载总重量不超过40kg，满足常规工位的物料存放载荷要求。设计过程中优先考虑了结构的易加工性，所有板件均采用常规板材激光切割成型，

　　立柱采用标准矩形型材加工，无需复杂的铸锻工序，普通机加工车间即可完成全部零件的加工制作，装配时仅需通过螺栓紧固件连接所有部件，无需焊接作业，方便后期的拆解维护与部件更换。安装边界方面，整体结构的占地投影尺寸控制在较小范围，不会占用过多的工位操作空间，立柱高度根据常规人体站立操作的拿取高度设置，最高层孔位距离安装基面的高度符合人机工程学要求，操作人员无需过度抬臂或弯腰即可拿取所有孔位的瓶体，降低长时间操作的疲劳感。在实际生产场景中，这类放置架可布置在装配工位旁存放螺丝紧固胶、清洗剂分装瓶，也可布置在质检工位存放检测试剂瓶，或是在加工中心旁存放切削液、润滑油的小型分装容器，通过规整的孔位定位实现瓶体的分类存放，

　　不同孔位可对应存放不同类型的液体容器，避免不同物料混放导致的误用风险。结构整体无多余的外露凸起部件，所有紧固件端头均做沉头处理，避免操作人员走动时发生勾挂，孔板表面可做喷塑或阳极氧化处理，提升耐锈蚀、耐溶剂腐蚀的能力，适配车间多油污、多试剂飞溅的使用环境，延长结构的实际使用寿命。
