薄壁空心轴套耐磨衬环结构

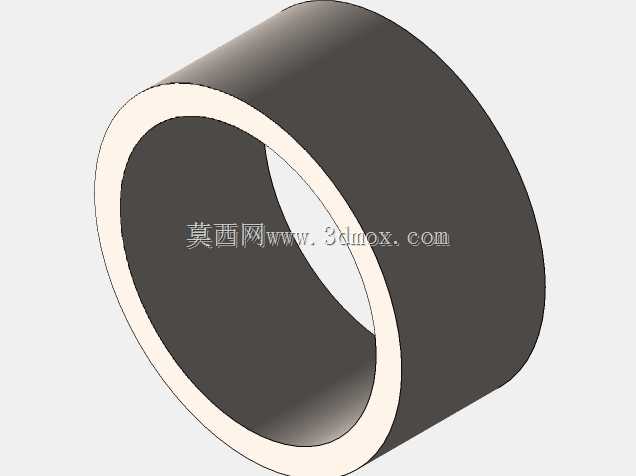

　　这类薄壁圆筒形衬套在旋转支承、铰接销轴、液压导向以及低速重载传动部位使用频率很高，结构看似简单，却直接决定配合间隙、磨损寿命和装配维护成本。建模时先从同轴回转体入手，以外圆柱面、内孔壁和两端环形端面构成主体；壁厚沿轴向保持均匀，端部形成清晰的圆环截面，便于在装配中判断压入方向和贴合状态。外圆通常作为安装基准，与支座孔、连杆孔或箱体孔形成过渡或过盈配合；内孔则与销轴、活塞杆或轴颈相对运动，承担导向、减摩和限位作用。

　　从设备用途看，衬套的价值在于把磨损集中在可更换零件上，避免昂贵的壳体或轴件直接失效。现场检修时，若内孔出现拉伤、圆度超差或间隙增大，可拆出衬套更换，而不必修复主机本体。对于粉尘、泥沙或润滑条件较差的工况，衬套还能通过材料选择和油槽布置改善摩擦状态；在精密导向机构中，它可以吸收少量同轴度误差，降低轴与孔之间的边缘接触风险。

　　外形尺寸的确定需要围绕安装边界展开。外径要匹配座孔的公称尺寸，并根据材料弹性、压装力和工作温度选择配合松紧；内径则要保证轴通过后留有合理运行间隙，间隙过小会发热卡滞，过大则产生冲击和噪声。轴向长度不能只按理论支承宽度取值，还要考虑端面是否需要抵住台阶、是否有挡圈或端盖限位，以及压装后内孔可能产生的收缩量。薄壁件尤其要注意刚度，过薄会在压入时变形，过厚又会占用空间并增加成本。

　　设计思路上，回转轮廓应保持连续，避免不必要的突变台阶；端面倒角不可省略，它既引导衬套进入座孔，也能在压装时减少切边和毛刺。内孔入口倒角同样重要，可避免轴件装入时刮伤配合面。若用于润滑工况，可在壁面规划油槽或油孔，但油槽不能横跨主要承载区，否则会降低有效接触面积。模型中保留均匀壁厚和锐利同轴关系，有利于后续工程图直接标注内径、外径、长度、倒角及配合公差。

　　装配校核时要关注三条边界：一是外圆与座孔的同轴关系，压装后衬套轴线应与支座孔一致；二是内孔与运动轴的对中，偏载会造成局部亮带和早期磨损；三是端面限位，衬套不应在往复载荷下发生轴向窜动。对于焊接机架或铸件支座，孔位加工误差较常见，衬套可在一定程度上补偿位置偏差，但不能替代孔系加工精度。

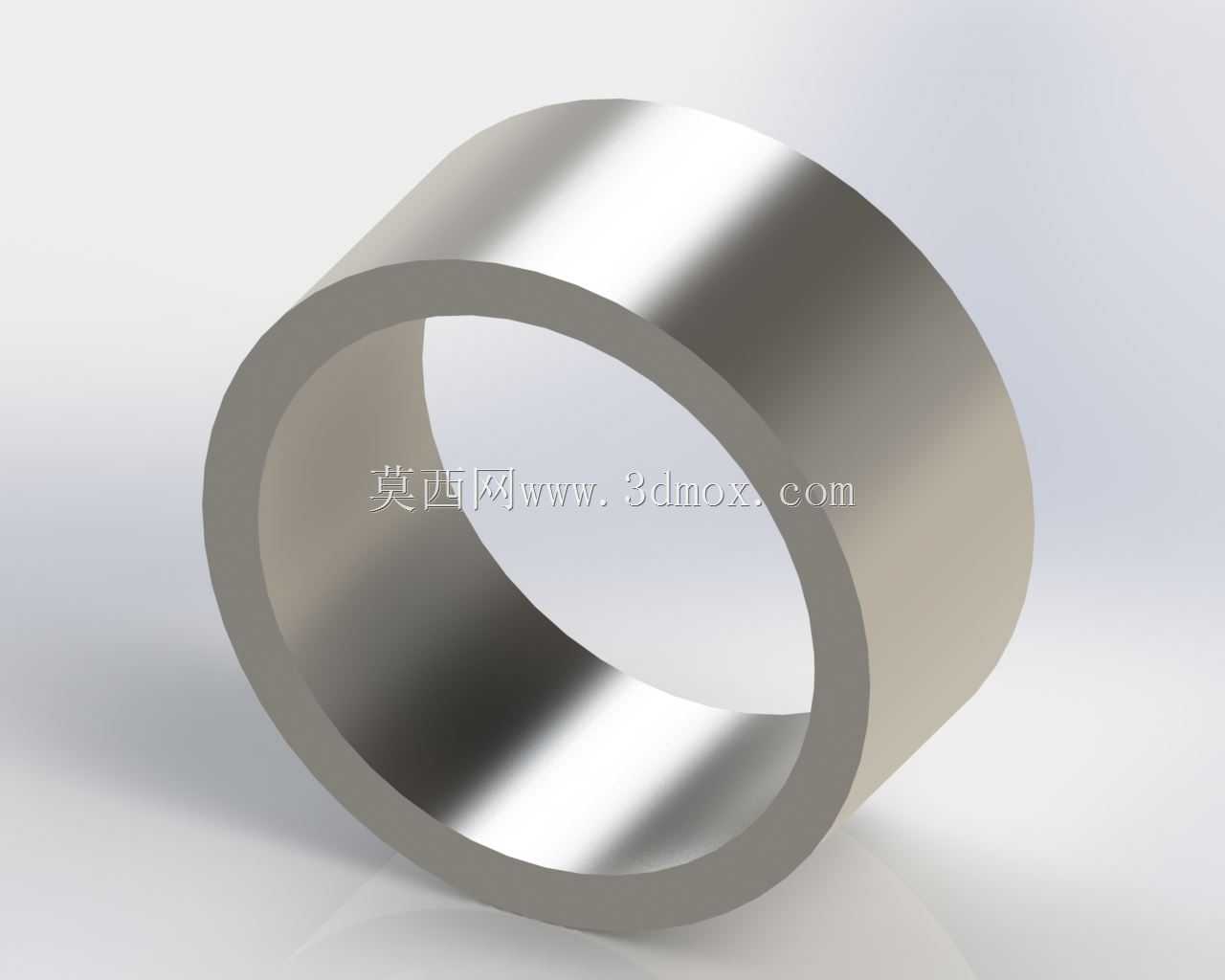

　　三维建模阶段应把衬套作为标准回转件处理，中心线、内外圆柱面和端面关系要明确，材质纹理可用于表现金属加工后的光滑表面，但结构表达仍以尺寸和配合逻辑为核心。渲染图中金属环面的高光能够直观展示壁厚与同轴形态，工程应用时则需进一步结合载荷、转速、润滑方式和表面处理确定最终参数。整体而言，该零件以最少几何元素实现支承、防护、导向和易更换维护等功能，是机械系统中典型而关键的基础配合件。
