32DP直齿圆柱齿轮与配套齿条传动组件

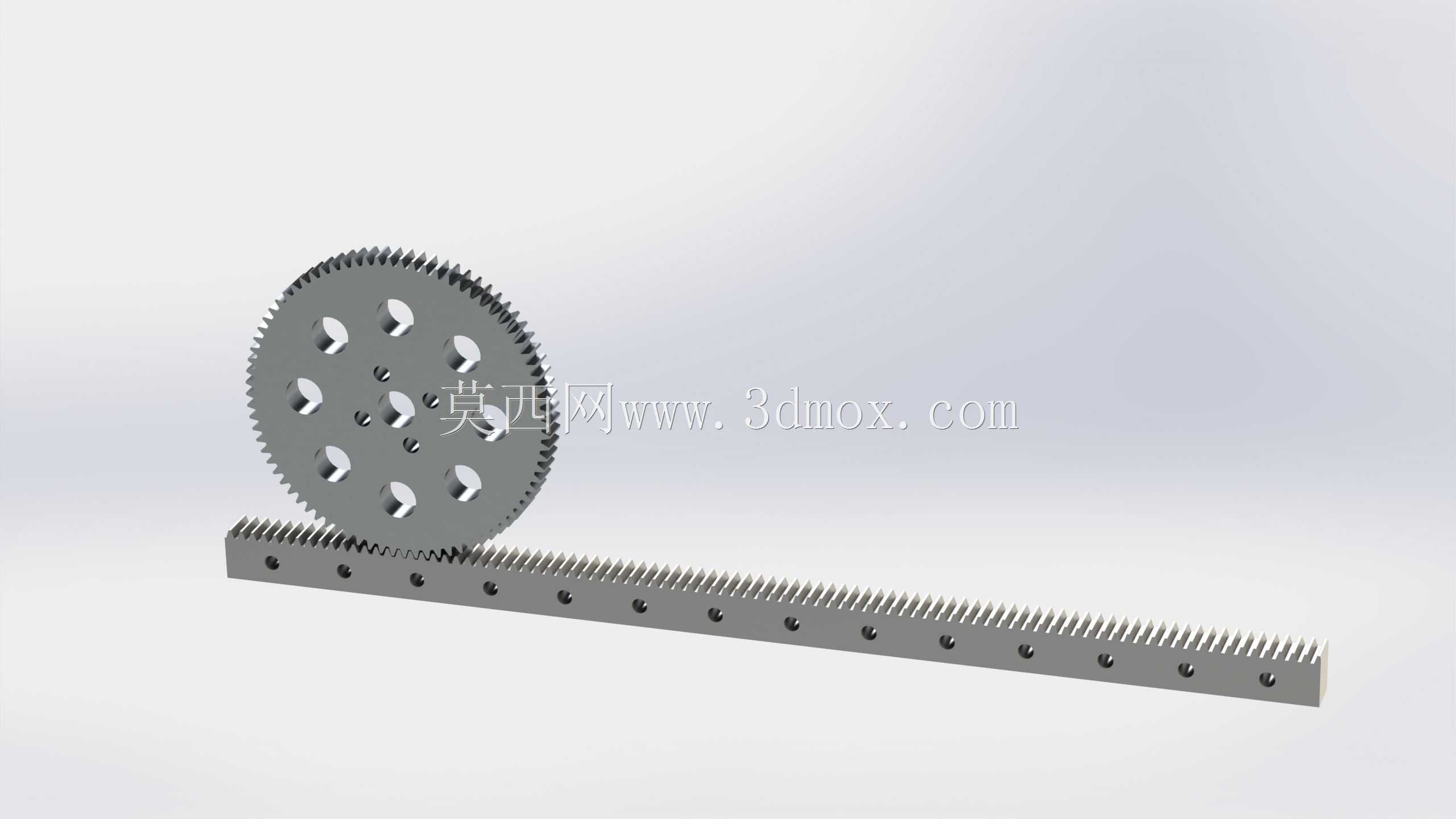

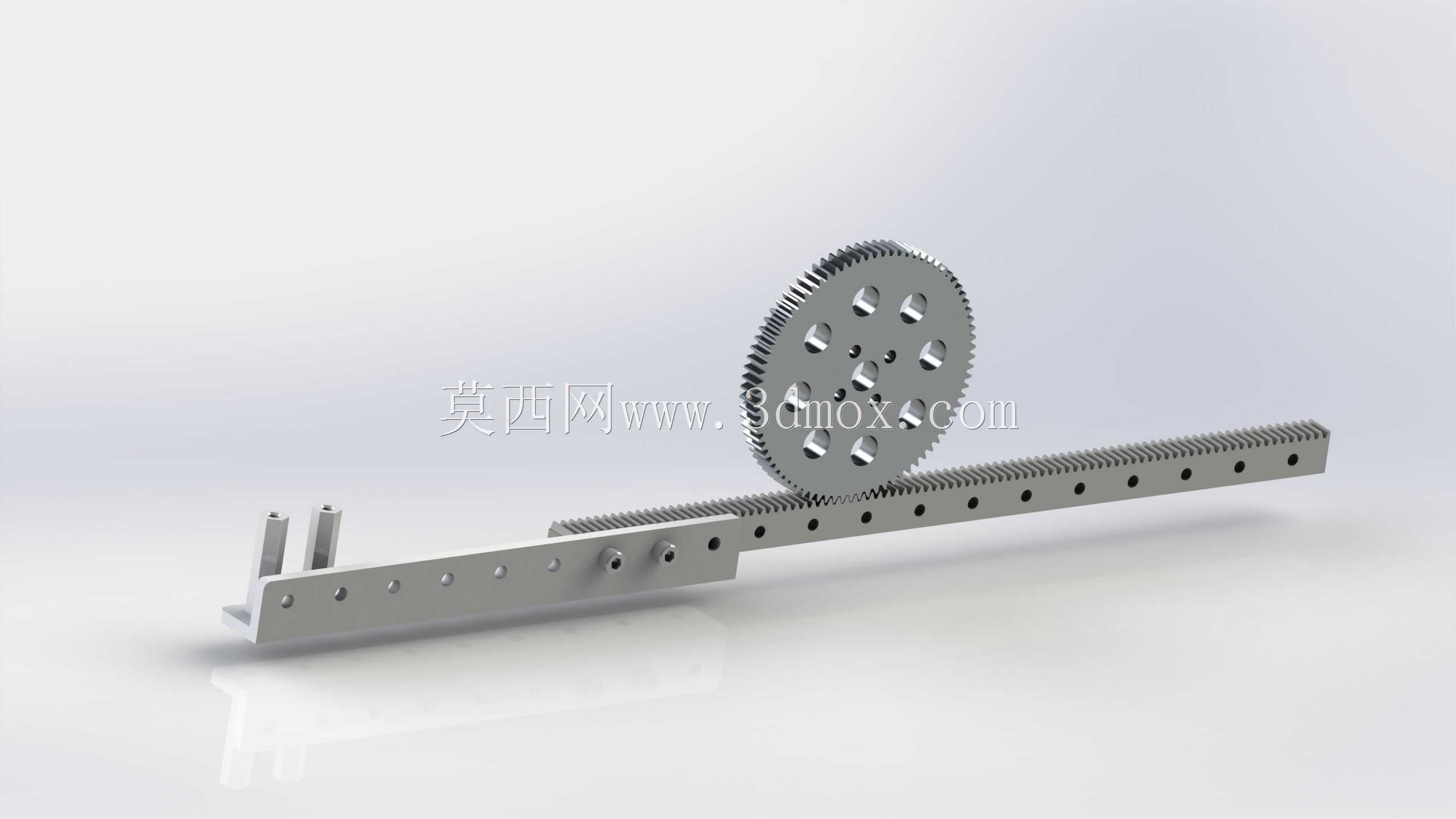

这套齿轮齿条传动组件采用32DP径节制齿形设计，主要适配TETRIX系列机器人搭建、教学实验平台开发以及小型自动化设备的直线传动场景，在教育机器人竞赛、小型物料推送机构、精密位移滑台这类需要回转运动转直线运动的工况中十分常用。从结构设计来看，配套的直齿圆柱齿轮采用多孔辐板式结构，轮缘部分均匀分布的通孔并非仅为减重，在实际装配场景中可作为销孔、固定孔使用，方便与不同规格的法兰轴、驱动输出端连接，也可配合锁紧销快速调整齿轮的安装相位，适配不同的传动中心距需求。齿轮中心设置有标准安装孔，可直接匹配常用的小型驱动轴径，无需额外加工衬套即可完成装配。配套的齿条为等截面直齿结构，齿条本体上沿长度方向均匀分布有沉头安装孔，安装时可直接通过内六角螺钉将齿条固定在铝型材、安装底板的基准面上，孔位间距经过统一规划，能保证齿条拼接时的齿形连续性，长行程传动场景下可多段拼接使用，不会出现传动卡顿的问题。设计过程中齿形参数严格匹配32DP径节制标准，齿轮与齿条的啮合侧隙控制在合理范围，既不会因侧隙过大出现传动回差，也不会因侧隙过小导致啮合卡滞，空载状态下手动转动齿轮即可带动齿条平稳滑移，齿面受力均匀，不会出现偏载磨损的情况。从安装边界来看，齿轮的齿顶圆直径、安装孔深度都经过精准校核，装配时齿轮端面与齿条安装基准面的垂直度可通过轴端的锁紧结构调整，保证轮齿全齿宽参与啮合，避免局部应力集中。齿条的截面高度、宽度适配常用的20系列、30系列铝型材安装槽，无需额外设计转接件即可完成固定，安装后齿条的齿向直线度可通过安装孔的间隙微调，保证全程传动精度一致。在实际应用中，这套传动组件可搭配小型直流伺服电机、步进电机使用，将电机的回转输出转化为齿条的直线往复运动，相比同步带传动，齿轮齿条传动的传动比恒定，传递扭矩更大，不会出现打滑丢步的问题，适合对位移精度有一定要求、负载中等的直线运动场景，比如小型分拣设备的推料机构、教学机器人的伸缩臂、实验平台的位移调节结构都能直接选用。建模过程中对齿形进行了精确拟合，齿顶高、齿根高、齿厚参数完全符合对应径节制齿轮的标准要求，啮合时的重合度满足平稳传动的需求，不会出现根切问题，辐板上的孔位位置、孔径都经过实际装配验证，不会出现与安装螺钉、轴端挡圈干涉的情况，齿条两端的齿形做了轻微倒角处理，装配时齿轮与齿条对接更顺畅，不会出现顶齿现象。
