车间管材存放用多层立式置物架结构

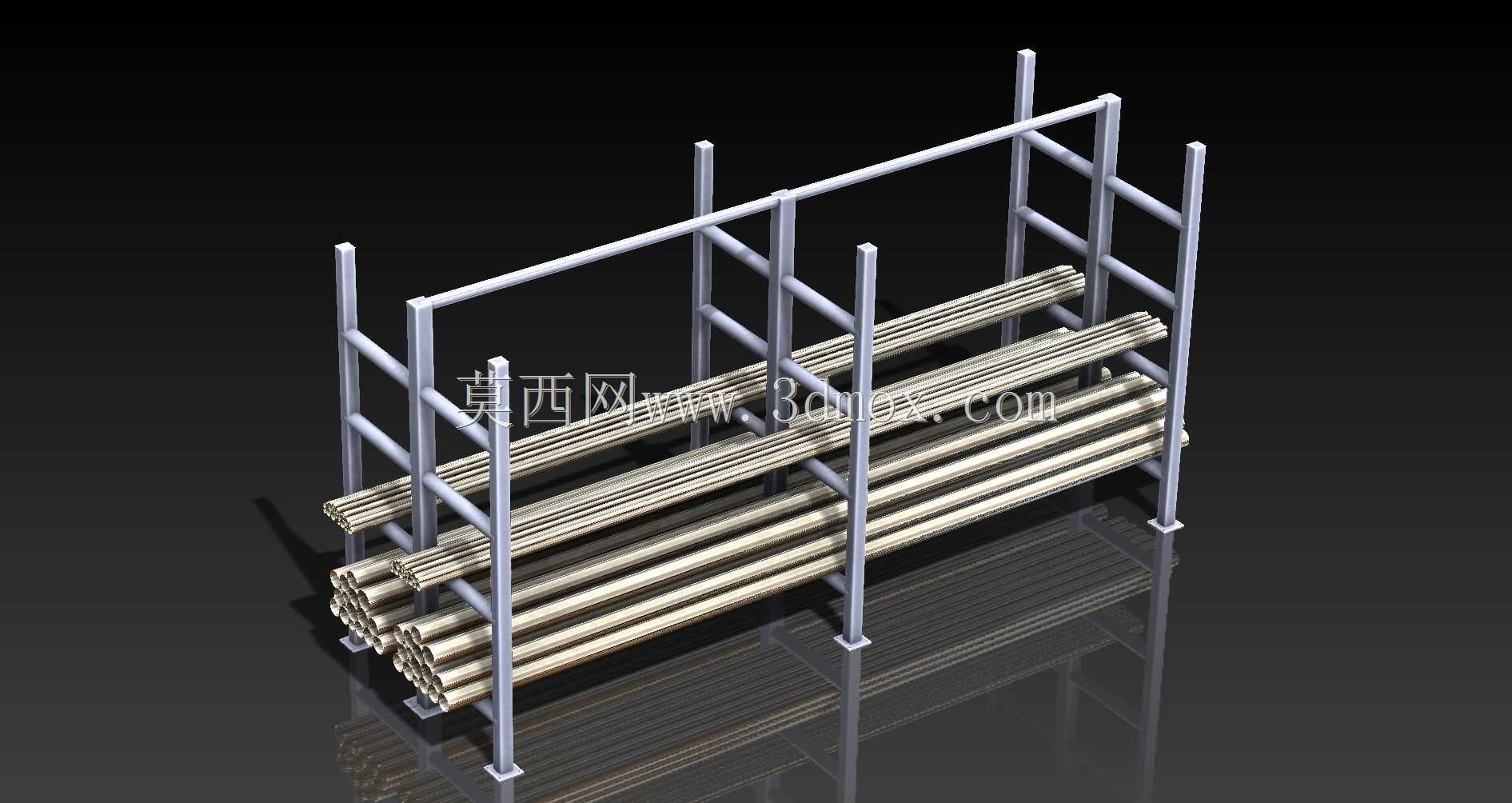

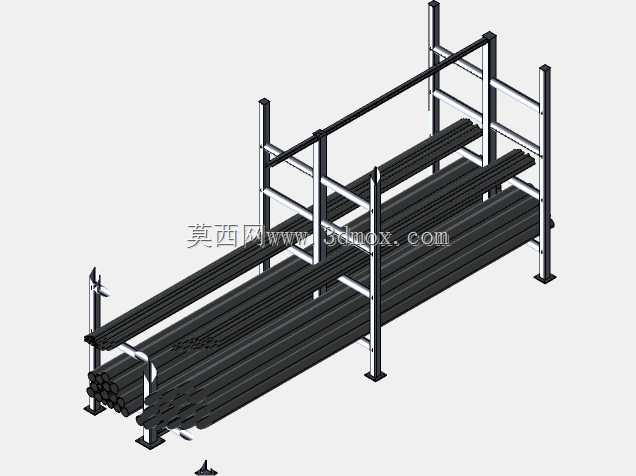

这款管材存放架主要面向机械加工车间、钢材贸易仓储、五金加工厂区的长型材存储场景，针对圆管、方管、异型长型材这类长度大、易滚动、堆叠易变形的物料设计，解决传统地面堆放管材存取不便、易磕碰划伤、盘点难度大的痛点。从结构设计来看，整体采用框架式立式布局，主支撑立柱选用等截面方管型材焊接成型，立柱底部设置方形安装脚板，脚板上预留螺栓安装孔，可通过膨胀螺栓与车间混凝土地面固定，也可在底部加装防滑橡胶垫实现无固定放置，适配不同厂区的地面安装条件，安装时需保证架体整体垂直度偏差不超过千分之二，避免单侧承重过大引发架体倾斜。横向承载梁采用分层错落布置，每层承托位设置向上的限位挡边，可有效阻挡圆管类物料滚动滑落，相邻两层的垂直间距经过优化，既保证不同直径规格的管材都能顺畅放入取出，也最大化利用垂直空间，减少仓储占地面积。架体的侧向设置多道横向拉杆与斜向加强筋，将整体框架连接为刚性整体，即便单侧满载放置长管材，也能保证架体侧向稳定性，不会出现侧向形变。在实际使用场景中，这类架体可沿车间通道侧边成排布置，单架可同时存放多种不同规格、不同材质的管材，存取时可配合桁车或手动液压叉车完成长管材的上下料，相比传统堆垛存放，能减少管材表面的磕碰划伤，降低物料损耗，同时方便仓管人员快速盘点物料数量，梳理不同规格物料的存放区域，避免不同材质管材混放引发的领料错误。设计过程中充分考虑了长型材的受力特点，每层承托梁的受力点均匀分布，避免局部应力集中导致梁体变形，立柱的截面选型经过承重校核，可满足常规工业管材的满载存放需求，架体整体外形方正，无外凸尖锐结构，避免车间人员通行时发生磕碰，架体表面可做喷塑或镀锌处理，适配潮湿或多粉尘的车间环境，延长架体使用寿命。安装边界方面，单组架体的宽度适配常规6米定尺管材的存放需求，多组架体拼接时可共用侧边立柱，进一步降低制造成本，架体顶部预留可扩展接口，可根据后续仓储需求加装顶层置物板，存放配套的法兰、接头等小型五金配件，实现同区域物料的配套存储，减少领料人员的走动距离，提升车间物料周转效率。
