食品饮料车间CIP在线清洗管路系统

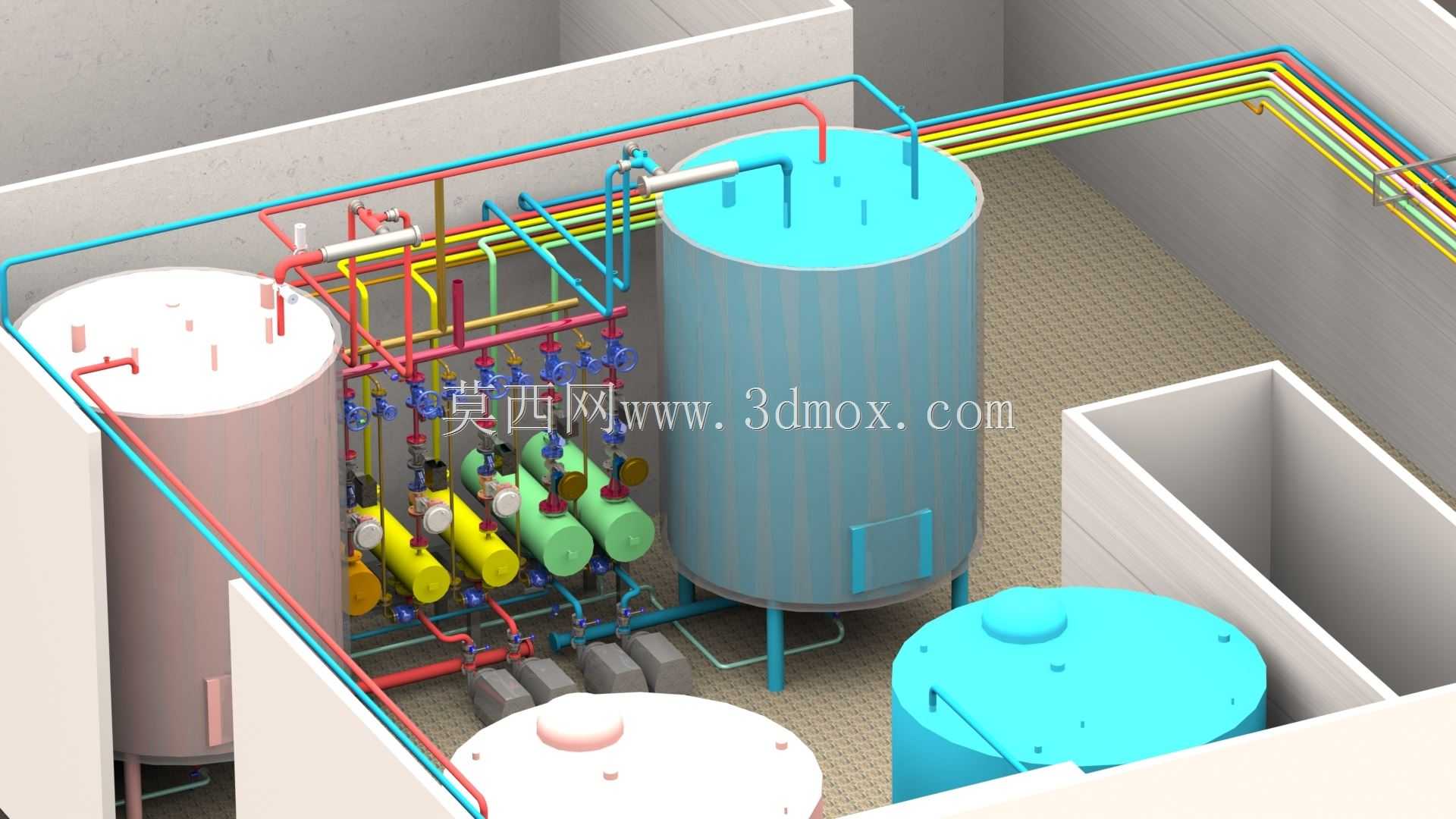

　　这套CIP清洗管路系统的三维建模，完全围绕食品饮料、乳制品加工车间的在线清洗工况搭建，做结构设计的时候最先考虑的是车间现有罐体的排布边界，没有采用常规的模块化撬装思路，而是贴合车间土建隔墙的预留空间做管路走向规划，避免后期安装时和车间原有工艺管线、电缆桥架产生干涉。从实际使用场景来看，这套系统覆盖了车间内三台不同容积的工艺储液罐的在位清洗需求，不需要拆解罐体连接管路，就能完成酸液、碱液、清洗水、消毒水的循环输送，管路的排布特意区分了不同介质的流向，用不同颜色的管线做视觉区分，现场运维人员巡检时能快速识别对应介质管路，降低误操作概率。设计过程中特意把罐体的支腿高度、管路的架空高度做了匹配，所有水平敷设的管路都预留了千分之三的倾斜坡度，

　　方便清洗完成后管内残液完全排空，没有积液死角，符合卫生级生产的管路设计要求。管路的转弯位置全部采用大曲率半径的卫生级弯头，没有直角转弯结构，减少流体输送过程中的阻力损失，同时避免清洗时流体在转角位置形成湍流盲区，保证管壁所有位置都能被清洗液充分冲刷。管路上的阀门排布位置都预留了足够的操作空间，手动阀门的操作手柄高度统一设置在距离操作地面1.2米到1.5米的区间，不需要额外搭设操作平台就能完成阀门启闭操作，气动阀门的安装位置也避开了罐体人孔的开启范围，后期检修罐体内部时不需要拆卸阀门组件。储液罐的管口方位完全匹配管路的接入位置，罐顶的呼吸阀、清洗球接口、进料口都做了错位排布，避免管路连接时出现管线交叉打架的问题，

　　罐底的排液口直接对接回流管路，清洗后的回流液可以直接通过管路回到对应的清洗液储罐，实现清洗介质的循环利用。整个系统的安装边界完全贴合车间预留的2.8米净空高度，最上层的管路距离车间顶板预留了0.4米的检修空间，方便后期对管路支架做紧固维护，管路支架的间距严格按照卫生级管路的设计规范设置，不锈钢管路的支架间距控制在1.5米以内，避免管路充液后因为自重产生下垂变形，影响残液排空的坡度要求。设计时还考虑了不同清洗工序的流量需求，不同管径的管路匹配对应输送泵的出口口径，酸液、碱液管路采用耐腐材质对应的管径设计，热水消毒管路额外做了保温层的安装预留空间，保温层厚度预留50mm的安装间隙，不会因为后期包裹保温层导致管路和周边墙体、

　　其他管线的间距不足。管路上的压力表、流量计安装位置都设置在直管段上，避开阀门、弯头的紊流区域，保证检测数据的准确性，检测仪表的显示面全部朝向巡检通道方向，运维人员在通道上行走就能直接读取参数，不需要绕行到管路背面查看。整个系统的管路连接全部采用快装卫生级卡盘结构，后期需要拆卸检修时不需要动用切割、焊接工具，拆开卡箍就能完成管路段的更换，大幅缩短检修停机时间。做三维建模的时候，所有管线的碰撞检查都提前完成，包括管路和罐体支腿、土建隔墙、车间立柱的位置都做了间隙校验，最小安装间隙控制在50mm以上，保证现场安装时不需要二次切割调整管线长度，能直接按照三维模型的排布完成组装。
