工业级水冷式冷却换热设备结构设计

　　在化工、能源、食品加工、暖通配套等多个工业场景里，换热环节始终是工艺流程中保障介质温度参数稳定的核心节点，这款水冷换热设备的结构设计，正是围绕闭式循环冷却场景的实际需求展开，适配多数需要对工艺流体进行恒温降温的工位安装使用。从实际工况适配角度看，这类水冷换热设备常被布置在循环冷却管路的中段位置，一端接入需要降温的工艺介质管路，另一端接入循环冷却水回路，通过两种介质在筒体内部的逆流或顺流换热，完成热量的传递转移，将高温工艺介质的温度降到工艺要求的区间内，避免介质温度过高影响后续工序的反应效率、设备运行稳定性，或是造成密封件、管路元件的高温老化失效。

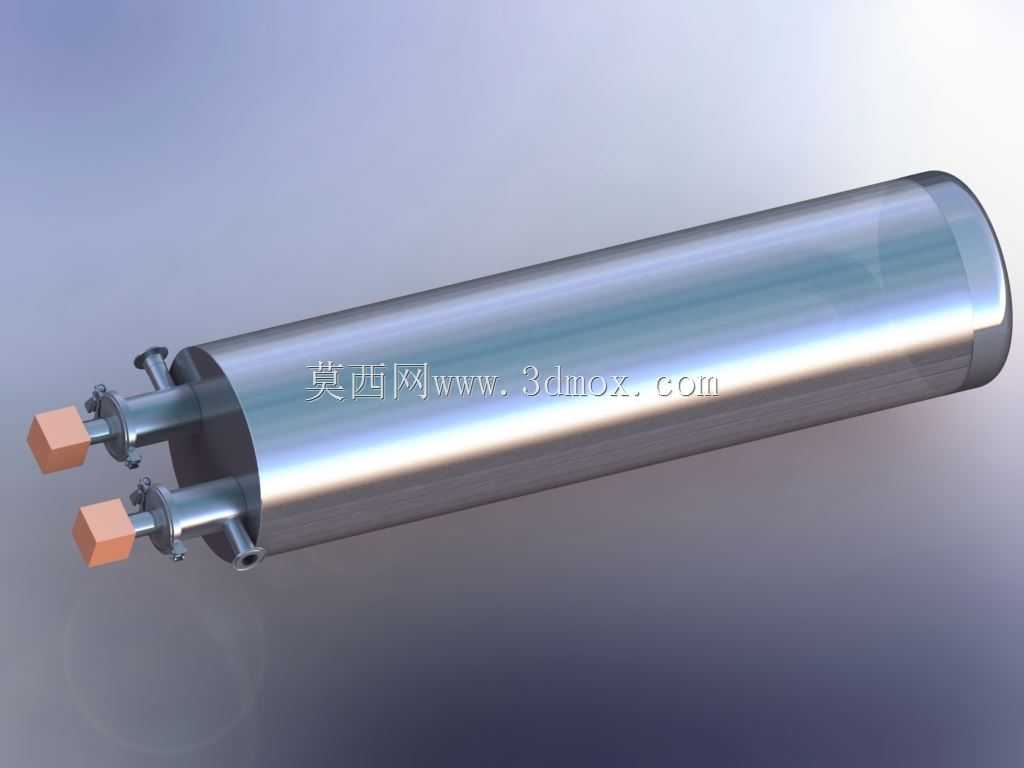

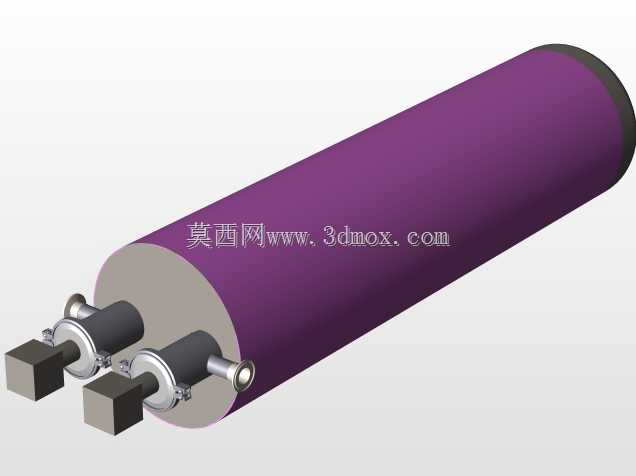

　　从结构设计思路来看，这款设备采用卧式筒体的主体结构，整体为圆柱形承压壳体设计，圆柱形的筒体结构在承压工况下能实现更均匀的应力分布，相比方形壳体可以在同等壁厚条件下承受更高的工作压力，减少壳体局部应力集中带来的变形、渗漏风险。筒体两端的端盖位置集成了介质进出的接口结构，双接口的布置方式可以实现两种介质的独立流道分隔，避免换热过程中出现两种介质串混的问题，接口端部的连接结构采用标准法兰适配设计，能够直接对接现场常用的工业管路，不需要额外制作过渡转接件，降低现场安装的适配成本。筒体侧面预留的小口径接口，可作为排气、排污或是温度、压力检测元件的安装位，方便设备投用后进行日常的运维检测、停机时的残液排空，避免筒体内残留介质长期沉积造成流道堵塞、内壁腐蚀。

　　在安装边界的尺寸设计上，卧式筒体的长径比经过合理匹配，既保证内部有足够的换热流道长度来提升换热效率，又不会因为筒体过长造成安装时的空间占用过大，或是运输、吊装过程中出现筒体挠度变形的问题。设备的接口位置全部集中在筒体的同一侧端面上，现场配管时可以将所有管路连接作业集中在单侧操作面完成，不需要在设备两侧预留过多的操作空间，能够适配车间内紧凑的管路布置场景，减少安装时的空间预留要求。设备整体的重心沿筒体轴线均匀分布，安装时只需要在筒体下方设置两处支撑鞍座即可完成固定，不需要额外制作复杂的安装支架，支撑位置的设计避开了筒体的焊缝区域，避免支撑应力长期作用在焊缝位置造成焊缝疲劳开裂。

　　从功能特性的角度出发，这款水冷换热设备的流道设计采用了间隙式换热结构，冷却水在筒壁外侧的流道内流动，工艺介质在筒体内的流道内流动，通过金属筒体壁面完成热量传导，这种结构的流道阻力相对较小，不会对循环泵的扬程造成过高的要求，适配常规工业循环水系统的压力参数。同时这种结构的内部流道没有过于复杂的弯折结构，长期使用后如果出现结垢、杂质沉积的情况，可以很方便地打开端盖进行内部清理，不需要复杂的拆解工序，降低日常运维的工作量。设备的接口密封采用平面密封加密封圈的结构，能够在常规的工业工作压力、温度范围内保持可靠的密封性能，避免运行过程中出现介质渗漏的问题，密封件的选型适配常规水基介质、多数中性工艺介质的使用场景，不需要针对常规工况更换特殊材质的密封元件。

　　在实际选型适配过程中，这类卧式水冷换热器可以根据现场的换热功率需求，匹配对应长度、直径的筒体规格，也可以根据现场的介质腐蚀特性调整筒体、接口的材质，在常规的清水冷却场景下采用普通碳钢材质即可满足使用要求，如果是有腐蚀性的介质场景，可以更换为不锈钢材质来提升设备的耐腐蚀性能。设备的整体结构没有复杂的运动部件，运行过程中不需要额外的动力输入，只需要依靠介质自身的循环流动即可完成换热过程，运行过程中的故障率极低，适合长期连续运行的工业工况使用，不需要安排专人进行日常的值守操作，只需要定期检查接口密封情况、检测进出口的介质温度差即可判断设备的运行状态，当换热效率出现明显下降时，及时进行内部流道的清理即可恢复换热性能。
