手动锁止式车位占位阻挡装置结构

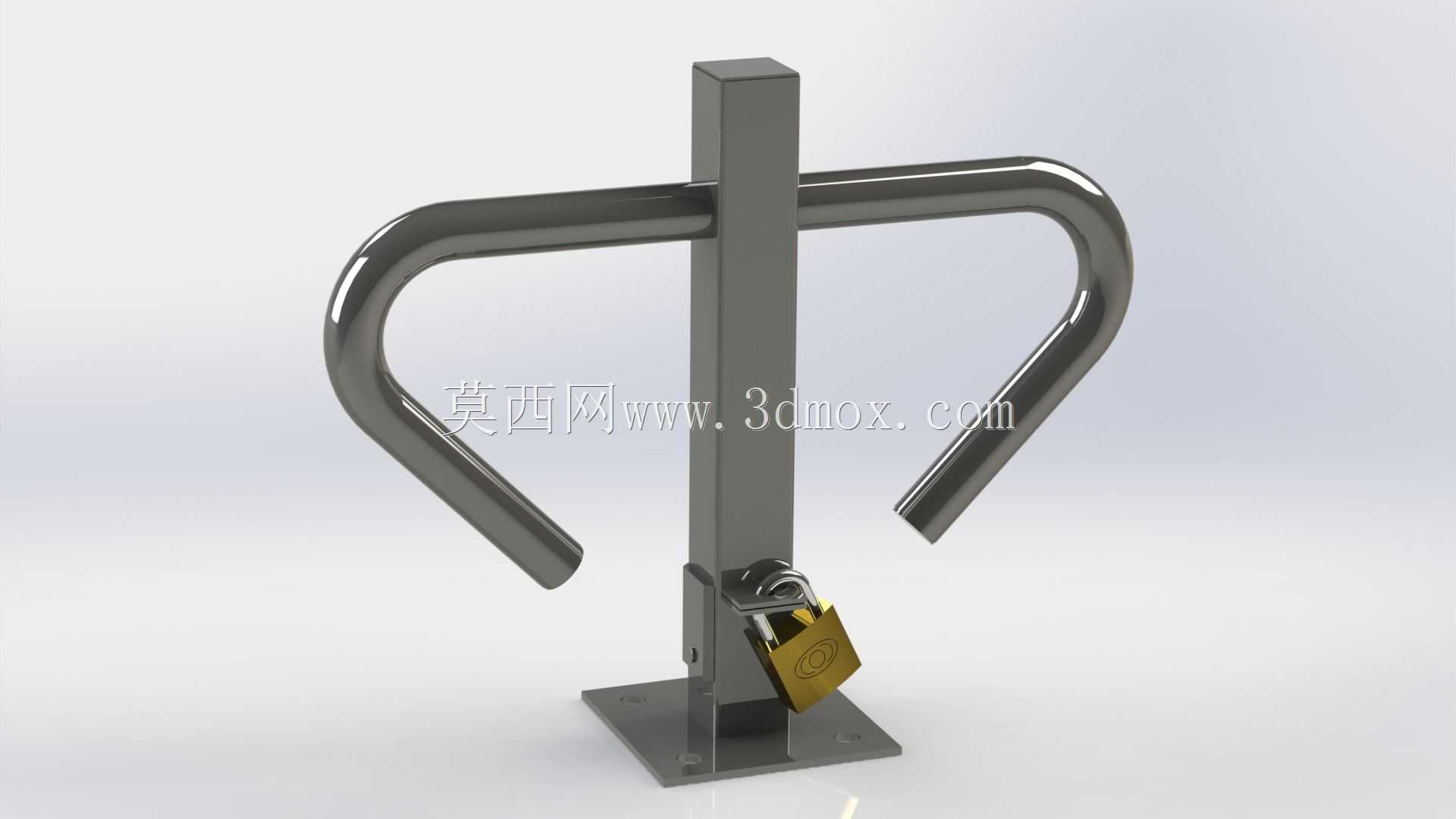

　　在住宅小区、商业停车场、单位内部车位等场景中，车位被外来车辆随意占用的问题长期困扰着车位产权人，这类手动锁止式车位阻挡装置，正是针对固定车位专属使用需求设计的物理防护构件，无需外接电源、结构简单可靠，是目前民用固定车位应用最广泛的占位防护产品。从结构组成来看，整套装置由底部安装底座、垂直支撑立柱、U型翻转阻挡臂、挂锁锁止机构四个核心部分构成，所有金属构件均采用圆钢与钢板弯折焊接成型，表面做喷塑防锈处理，能够适应露天停车场日晒雨淋的户外使用环境，长期使用不易出现锈蚀变形问题。实际使用时，车位产权人驾车离开车位后，可将U型阻挡臂向上翻起至垂直状态，通过立柱下部的锁扣配合挂锁将阻挡臂锁止，此时阻挡臂横向伸出的两端会高于地面约30厘米，

　　普通家用车辆的前保险杠下部离地间隙普遍在15-25厘米区间，无法强行驶入车位，能够有效避免外来车辆占用专属车位；当产权人返回需要停车时，只需打开挂锁，将U型阻挡臂向下翻转至贴合地面的状态，此时整个装置的最高点距离地面不超过5厘米，不会对车辆通行造成任何阻碍，车辆可正常驶入车位停放。在设计层面，这套装置的结构逻辑充分考虑了民用场景的使用成本与耐用性需求，没有采用复杂的电动遥控结构，完全依靠机械结构实现锁止与翻转功能，后期几乎没有维护成本，普通用户无需专业技能即可完成操作。底部安装底座采用方形钢板结构，四个角预留膨胀螺栓安装孔，安装时只需在硬化的水泥或沥青地面对应位置打孔，打入膨胀螺栓即可完成固定，安装边界要求不高，

　　只要车位入口处有一块60厘米见方的平整硬化地面即可完成部署，不需要对地面做大规模改造，适配绝大多数已建成停车场的车位条件。垂直支撑立柱采用方钢制作，与底部底座满焊连接，焊接位置做加强筋处理，能够承受车辆意外剐蹭带来的侧向冲击力，不会出现立柱弯折断裂的问题；U型阻挡臂采用整根圆钢弯折成型，没有额外的拼接焊缝，整体结构强度更高，两端做圆弧收头处理，不会在车辆意外接触时划伤轮胎或保险杠，同时圆弧造型也能减少行人绊倒的风险。锁止机构采用外露式挂锁设计，用户可以自行更换不同规格的挂锁，不需要配套专用锁具，使用灵活性更高，锁扣位置做了加厚处理，能够承受一定的外力撬动，提升装置的防破坏能力。从实际使用的反馈来看，

　　这类纯机械结构的车位阻挡装置相比电动遥控车位锁，故障率极低，不存在电池亏电、电路进水损坏等问题，哪怕长期无人打理也能保持正常的锁止功能，非常适合长期固定使用的私人车位，尤其是在没有电源接入的露天车位场景下，这类结构的适用性远高于电动类产品。在建模过程中，需要重点关注翻转臂的转动间隙控制，既要保证翻转动作顺畅无卡滞，也要避免间隙过大导致锁止后阻挡臂出现旷量晃动；底座安装孔的位置需要匹配常规膨胀螺栓的安装间距，保证用户实际安装时不需要额外打孔调整；所有弯折部位的圆角半径需要符合圆钢弯折的工艺要求，避免弯折处出现应力集中导致开裂，焊接部位的焊脚尺寸需要满足结构强度要求，保证整体结构能够承受常规的外力冲击，不会在正常使用过程中出现开焊断裂的问题。
