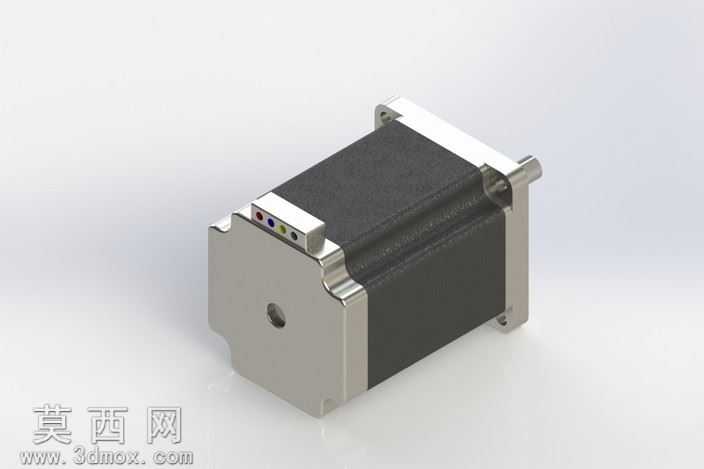

Nema24规格60mm法兰步进电机三维建模

本作品为Nema24规格步进电机的三维参数化建模成果，建模过程严格遵循该系列电机的标准安装尺寸规范，核心安装法兰尺寸为60×60mm，机身总长度80mm，额定输出扭矩3.1N·m，完整还原了该型号步进电机的全部外观与结构特征。建模阶段首先以电机的安装基准面为草图绘制平面，精准绘制方形法兰的轮廓、四个安装孔的定位尺寸与中心输出轴的轴径参数，通过拉伸凸台命令生成前端法兰基体，随后依次构建输出轴的轴伸段、轴肩定位结构，确保轴伸长度、轴径公差带符合行业通用安装标准。机身主体部分采用拉伸与倒角结合的方式，还原步进电机定子外壳的方形切角结构，表面做哑光磨砂质感的材质处理，模拟真实电机的金属喷塑外壳质感；后端盖部分还原了出线端的凸台结构，对所有棱边做0.5mm的圆角过渡处理，避免模型出现尖锐棱角，还原真实工业产品的工艺细节。材质渲染环节，前端法兰与输出轴采用抛光不锈钢材质，调整金属粗糙度与反射参数，呈现机加工金属件的细腻光泽；机身外壳采用深灰色哑光工程塑料与金属复合材质，调整漫反射参数模拟电机外壳的磨砂质感，后端盖与机身做同材质处理，仅在出线位置做细微的材质区分，还原接线端口的结构特征。结构设计上完整还原了步进电机的定转子分层结构的外部特征，安装孔位做沉头孔处理，确保虚拟装配时可与标准螺栓、安装支架完成精准配合，输出轴的扁位结构也做了精准还原，可直接用于后续的传动机构装配仿真。整个建模过程遵循自上而下的设计思路，先确定核心安装基准尺寸，再逐步细化各部分结构特征，所有特征参数均可编辑调整，可根据实际需求修改机身长度、轴径、法兰尺寸等参数，快速衍生出同系列不同规格的步进电机模型，可直接用于自动化设备的整机装配、运动仿真、干涉检查等设计环节，为设备整体布局设计提供精准的动力元件模型支撑。
