vexta无刷电机驱动控制板三维设计

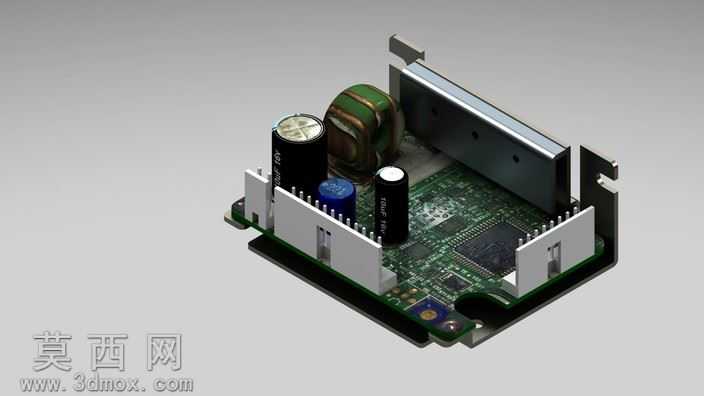

本作品为vexta无刷电机配套驱动控制板的三维建模设计，依托SolidWorks平台完成全参数化建模与写实渲染，完整还原驱动板的硬件结构与元件布局。建模过程遵循电子硬件产品的设计逻辑，首先依据无刷电机驱动的功能需求规划PCB基板的外形轮廓与安装定位结构，精准绘制板体边缘的固定卡扣、接口插槽的卡位结构，确保板体与外部接线端子、安装壳体的配合公差符合实际装配要求。针对板上搭载的各类电子元件，建模时逐一还原其真实外形与安装位置：包含不同规格的铝电解电容，还原电容顶部的防爆刻痕、引脚的弯折形态与表面的印字纹理；还原共模电感的磁芯结构、漆包线缠绕层次与外层绝缘护套的质感；还原主控芯片的封装外形、引脚排布与表面丝印标识；同时还原板载贴片电阻、电容、接插件、散热金属支架等所有元件的结构细节，所有元件的安装位置、引脚间距均与实际硬件一致，可直接用于装配干涉检查与结构验证。材质渲染阶段，针对不同部件匹配对应物理材质：PCB板采用哑光绿油材质，还原板体表面的线路纹理、焊盘的金属光泽与阻焊层的磨砂质感；电解电容采用黑色哑光塑壳搭配银色金属顶盖材质，还原电容表面的品牌标识印刷效果；电感采用磁芯的深灰哑光材质搭配漆包线的棕红半光泽质感，还原线圈缠绕的层次纹理；金属散热支架采用拉丝铝合金材质，还原金属表面的切削纹理与反光特性；接插件采用白色阻燃塑料材质，还原卡扣的弹性结构细节。整体渲染采用柔和的工业产品布光，通过多角度柔光打亮板体结构，清晰呈现元件之间的排布关系与板体的立体层次，阴影过渡自然，真实还原驱动板的实物外观。设计过程中充分考虑无刷电机驱动的硬件布局合理性，将大体积滤波电容布置在板体边缘靠近电源输入接口的位置，减少电源线路的干扰；将主控芯片布置在板体中心区域，周边预留散热空间；将功率元件靠近散热支架安装，提升工作时的散热效率，所有结构设计均符合无刷电机驱动板的实际生产与装配逻辑，模型可用于产品结构展示、装配教学、安装适配验证等场景。
