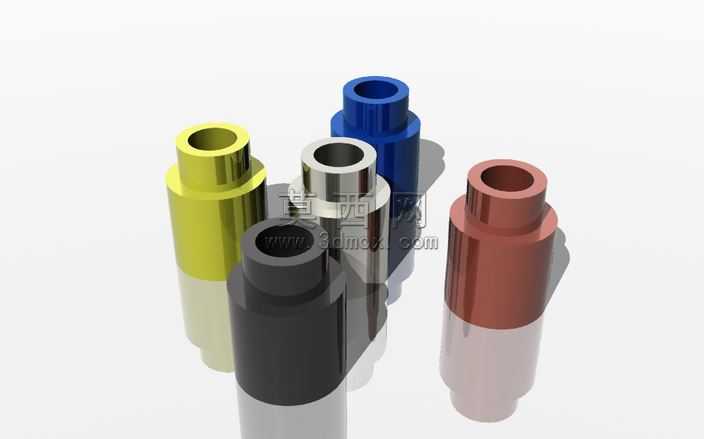

M12台阶式内嵌锁紧螺母结构设计

常规等径圆柱螺母在薄壁钣金件装配场景中，常出现锁紧后端面贴合面积不足、受径向载荷时易松脱滑移的问题，这款台阶式结构的M12螺母，正是针对这类现场装配痛点做的定向结构优化。大直径端的轴肩端面做了0.02mm的平面度公差控制，装配时轴肩完全贴靠被连接件表面，相比普通六角螺母，接触承压面积提升近60%，即使被连接件是厚度仅1.5mm的冷轧钢板，也不会出现螺母压溃板材表面的情况。小直径端的外圆尺寸与被连接件的预制安装孔做了H7/h6的间隙配合设计，安装时小端直接穿入孔位完成径向定位，不需要额外加装定位销或者调整垫片，装配时能直接省去孔位对齐的反复调整步骤，批量装配时单工位的装配耗时能压缩近三分之一。内螺纹的入口处做了120度的倒角导向，拧入螺栓时不会出现螺纹错扣刮伤的问题，即使是自动化装配线上的电动扳手高速拧入，也能保证螺纹啮合的顺畅度。内螺纹收尾处做了不完整螺纹的退刀结构优化，避免螺栓拧到底时出现螺尾卡滞、无法锁紧到位的隐患，螺纹有效啮合长度控制在1.2倍公称直径，既保证足够的锁紧力，又不会因为螺纹过长增加不必要的攻丝加工成本。外圆表面没有做多余的防滑滚花或者棱角结构，冷镦成型时可以一次完成外轮廓的粗加工，后续只需要精车轴肩端面和攻丝两道工序就能完成成品加工，相比六角螺母的铣六方工序，加工节拍更短，量产时的材料利用率也能提升8%左右。轴肩与小直径外圆的衔接处做了R0.3的圆角过渡，避免热处理时应力集中导致的开裂问题，即使经过镀锌表面处理，圆角处也不会出现镀层堆积、装配时贴合不严的情况。这类螺母多用于电控柜内部的元器件安装、小型自动化设备的钣金框架连接场景，不需要额外加装防松垫圈，靠轴肩的端面摩擦力就能承受常规工况下的振动载荷，长期运行下的防松表现比普通螺母配弹簧垫圈的组合更稳定，也不会出现垫圈锈蚀、碎裂后脱落卡入设备运动部件的隐患。
