网件16口交换机机架式安装固定托架

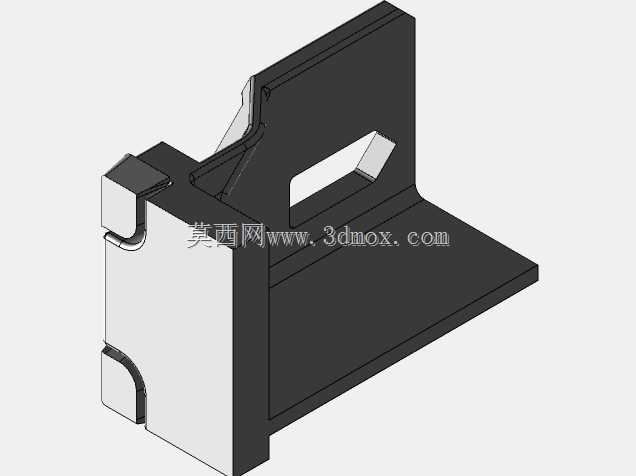

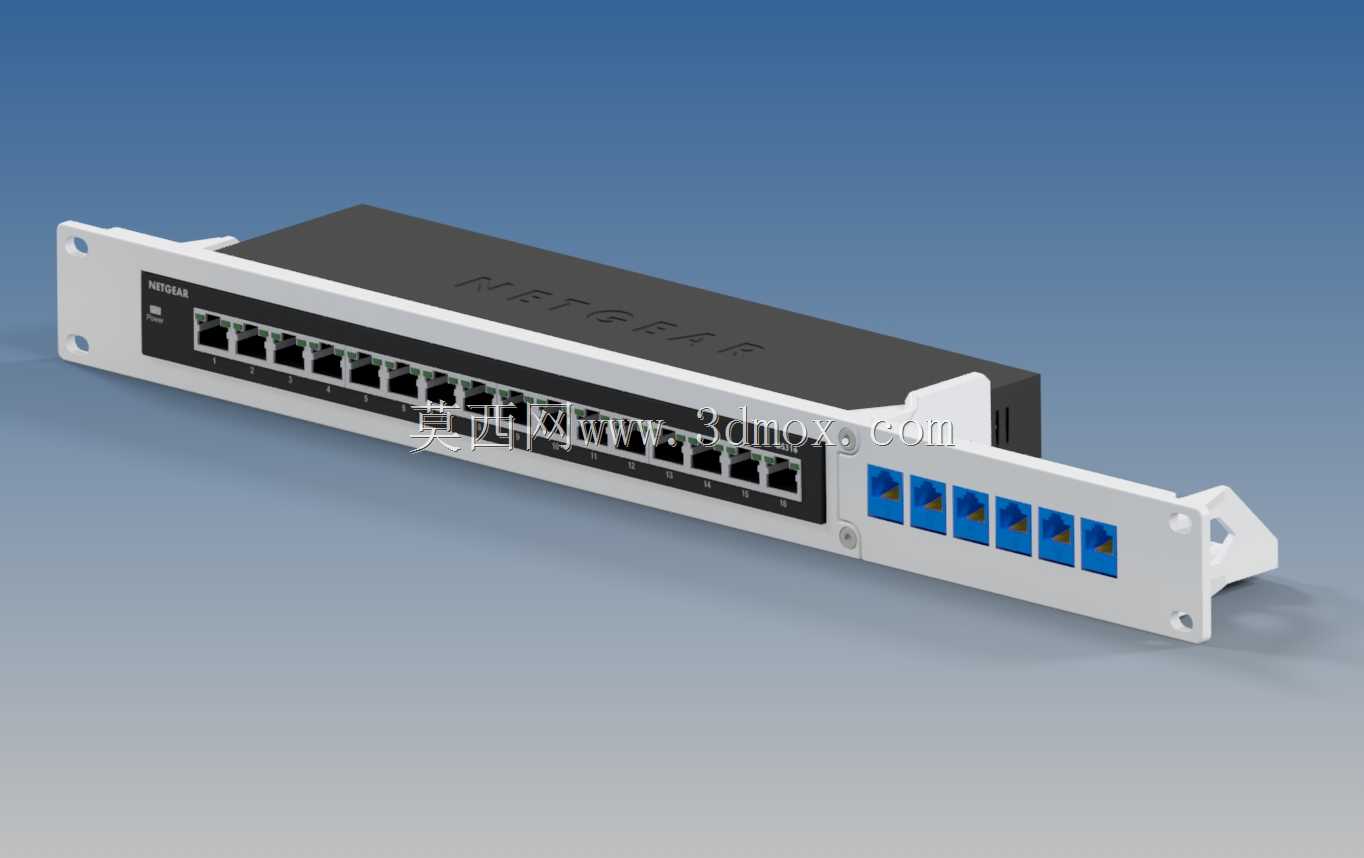

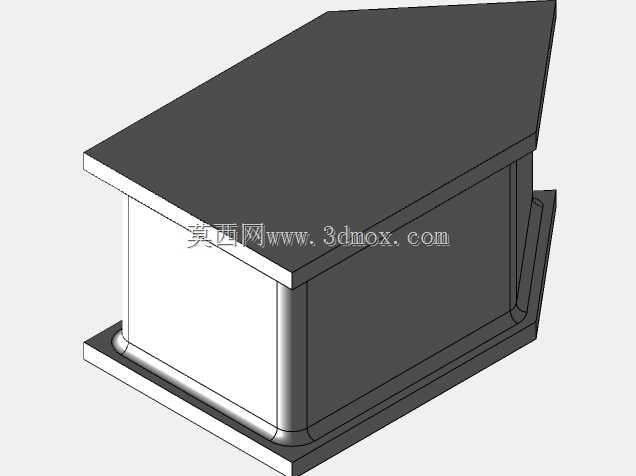

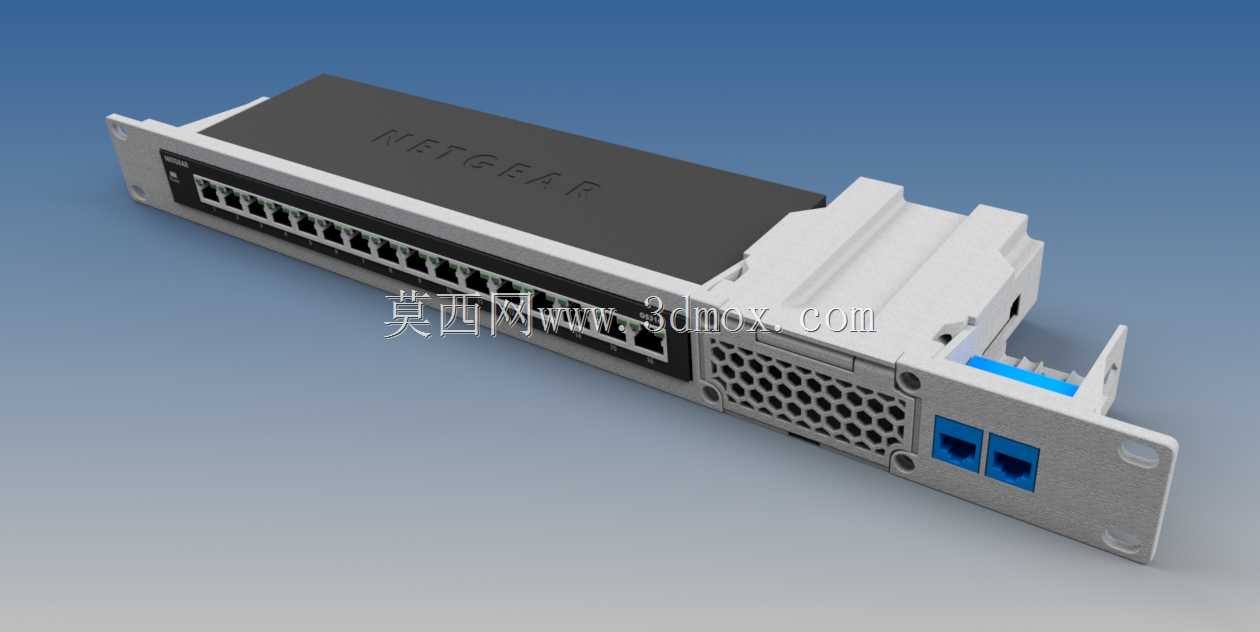

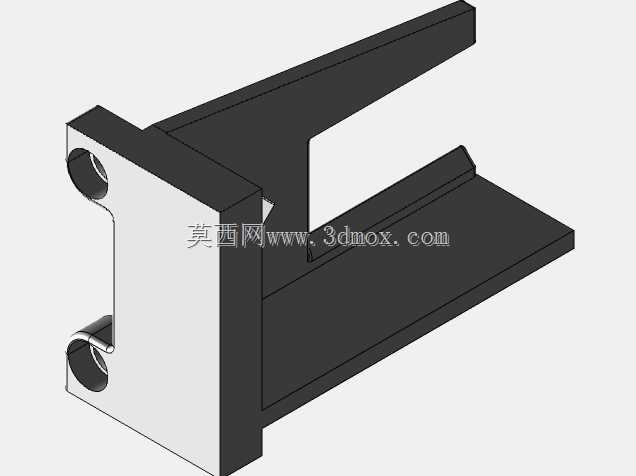

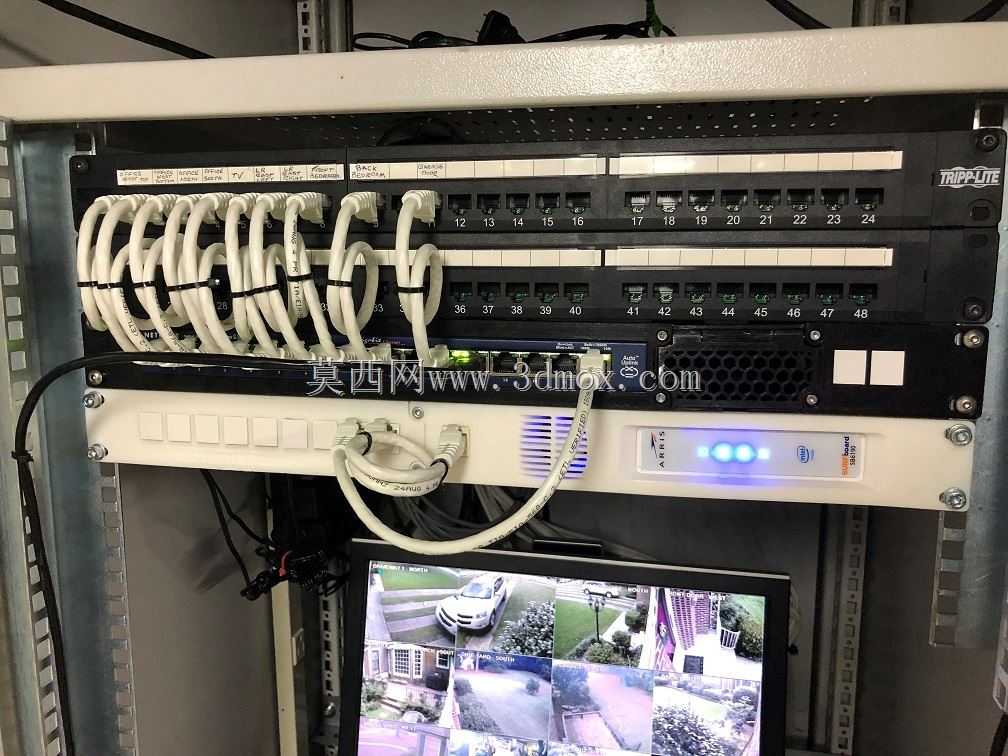

这款机架托架主要面向标准19英寸机柜的网络布线场景，适配网件GS316、GS116两款16口桌面型交换机，解决桌面式交换机无法直接上机柜固定、布线杂乱的工程痛点，在中小机房、弱电井机柜、办公网络配线间等场景中，可将原本放置于桌面或机柜层板的交换机规整固定在标准U位空间内，配合右侧预留的keystone模块开口，可直接集成网络配线模块，减少机柜内跳线冗余长度，让布线走向更规整，降低后期线路维护的梳理难度。

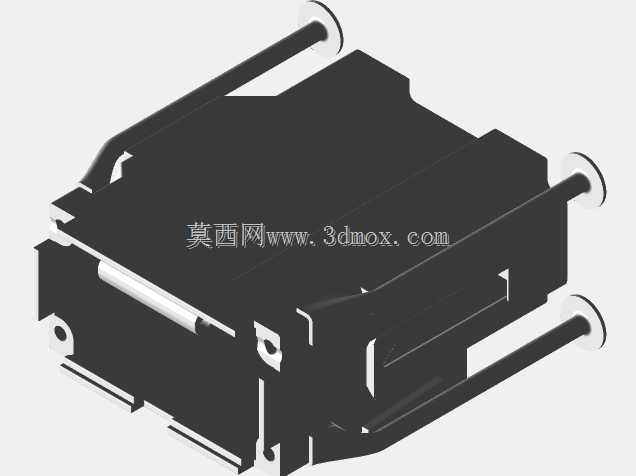

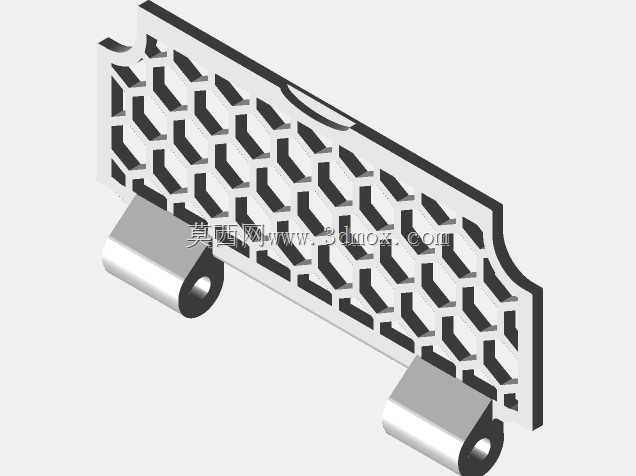

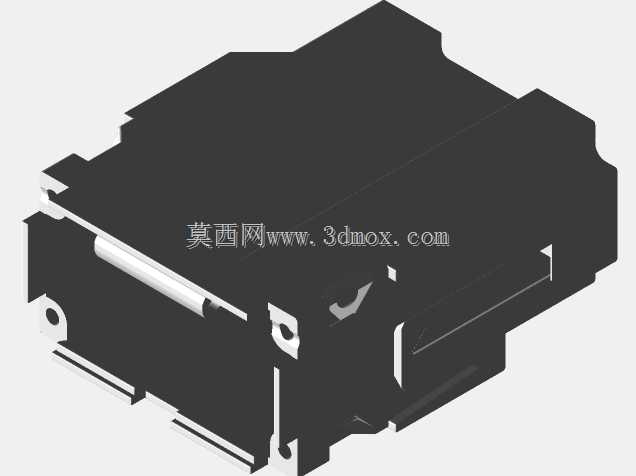

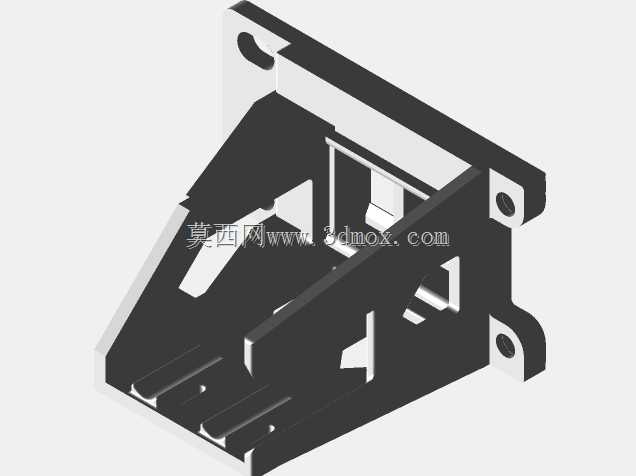

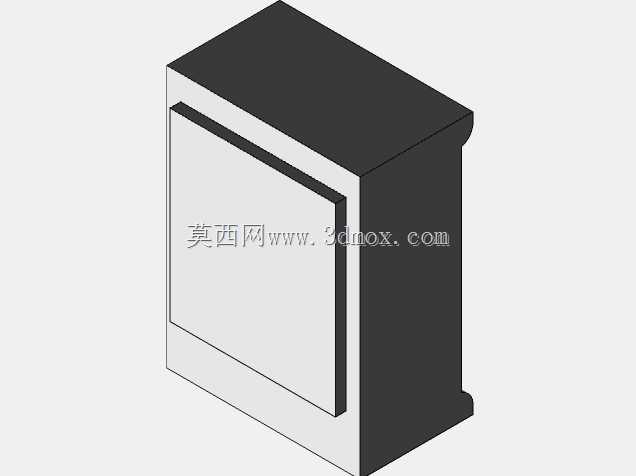

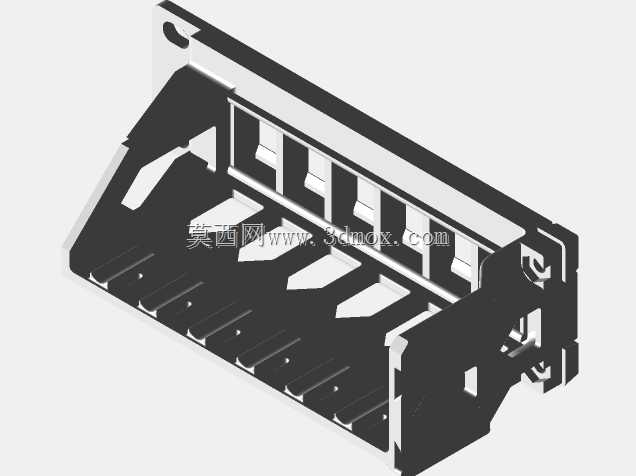

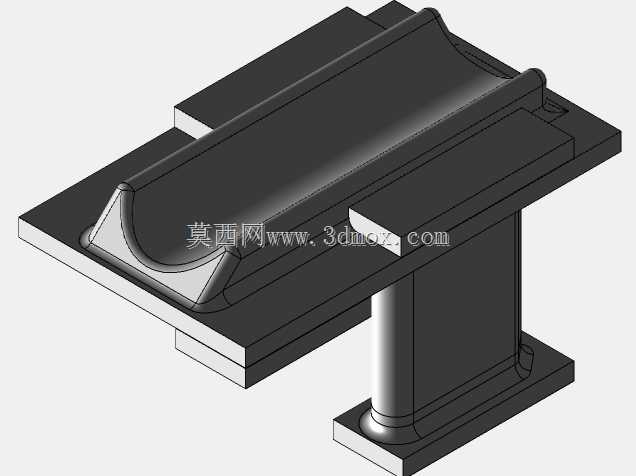

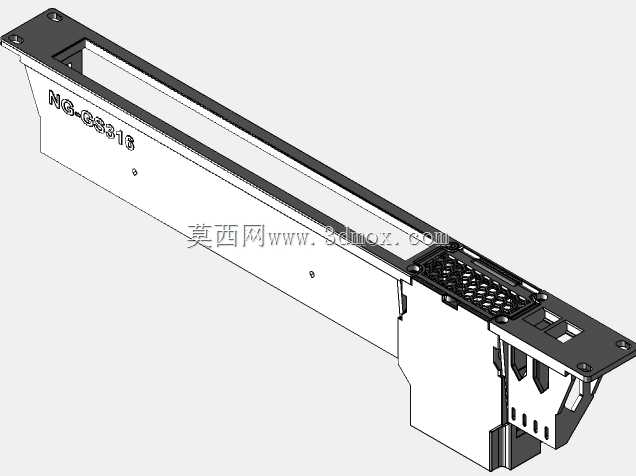

设计过程中针对原交换机的安装边界做了适配调整，左侧安装位做了拉伸处理，匹配交换机本体的长度尺寸，交换机开口位置较原有参考结构扩大0.5毫米，预留装配公差避免安装时出现卡滞，无需额外打磨修配即可将交换机平稳卡入托架内；右侧区域做了缩短处理，预留两个标准keystone模块安装位，可根据布线需求安装耦合器类模块，实现交换机端口与配线模块的同侧布局，缩短跳线连接距离。中间的隔室结构采用0.125英寸即3毫米厚度的板材作为盖板支撑，去除了非受力区域的多余材料，在保证托架整体结构强度的前提下控制整体重量，避免长期挂载后出现机架变形、下沉的问题。

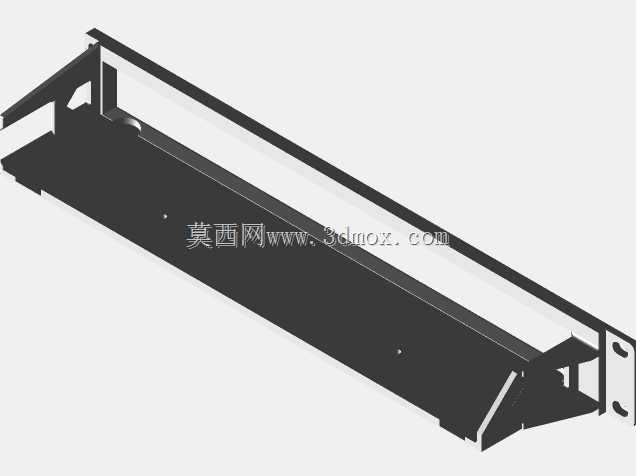

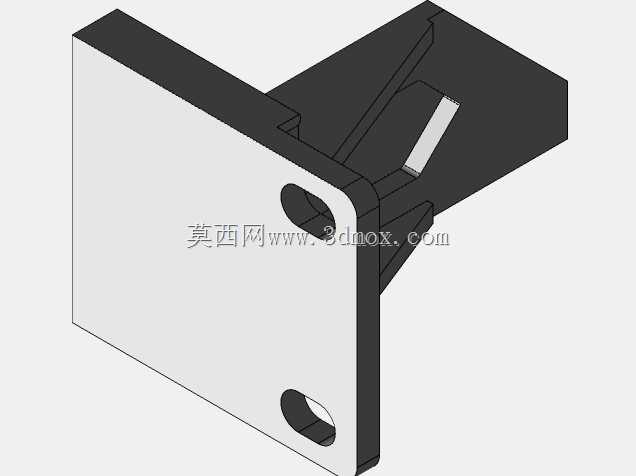

托架整体采用标准19英寸机柜安装孔位设计，两侧的固定耳预留对应机柜立柱的安装孔，可直接通过机柜螺丝固定在标准U位上，安装时无需额外打孔或改装机柜结构。托架上预留的交换机固定孔位与两款交换机底部的安装螺孔精准对位，固定后交换机不会出现滑移、松动的情况，即便在机柜运输、挪动过程中也能保持设备位置稳定。模型中包含可自定义的参数化组件，设计人员可根据实际使用的交换机尺寸、需要搭配的keystone模块数量，调整托架宽度、模块位数量等参数，快速衍生适配其他同尺寸桌面型网络设备的安装托架，无需从零开始绘制结构，大幅缩短同类安装配件的设计周期。托架的边缘做了折边处理，既提升结构抗弯折强度，也避免安装过程中锐边划伤施工人员，同时折边结构可引导交换机滑入安装位，降低现场装配的对位难度。
