滑动支撑导向滑座机械结构

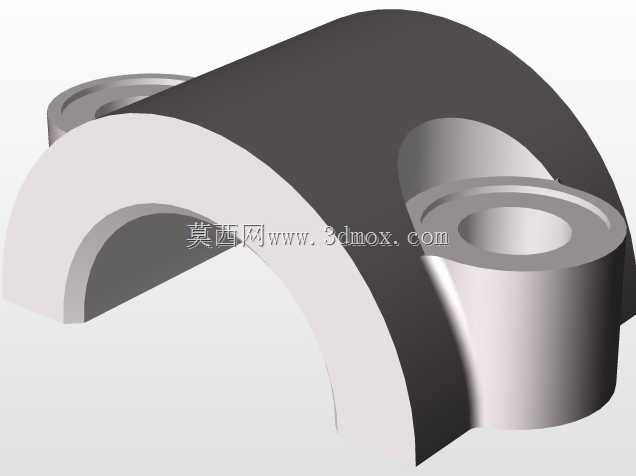

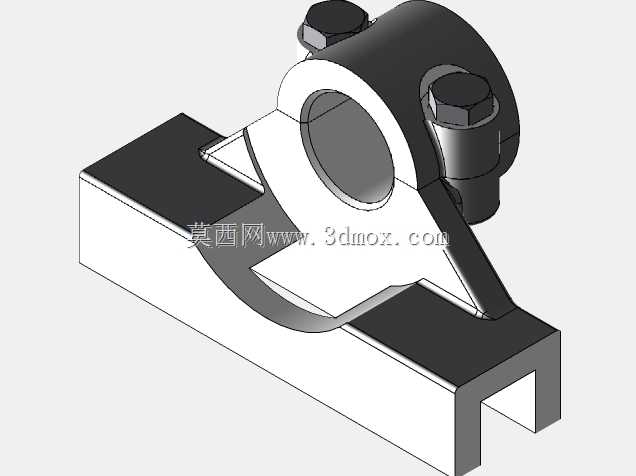

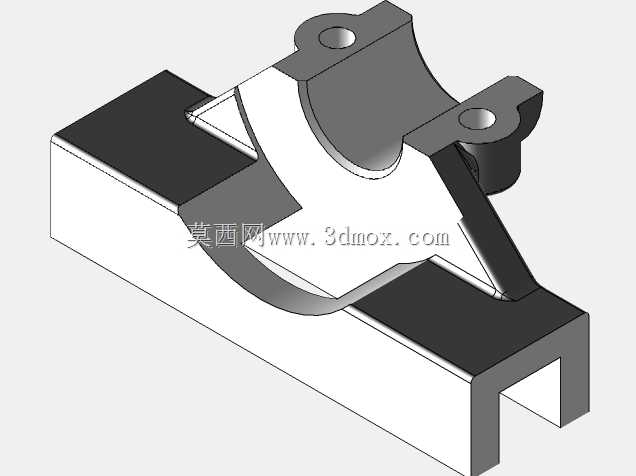

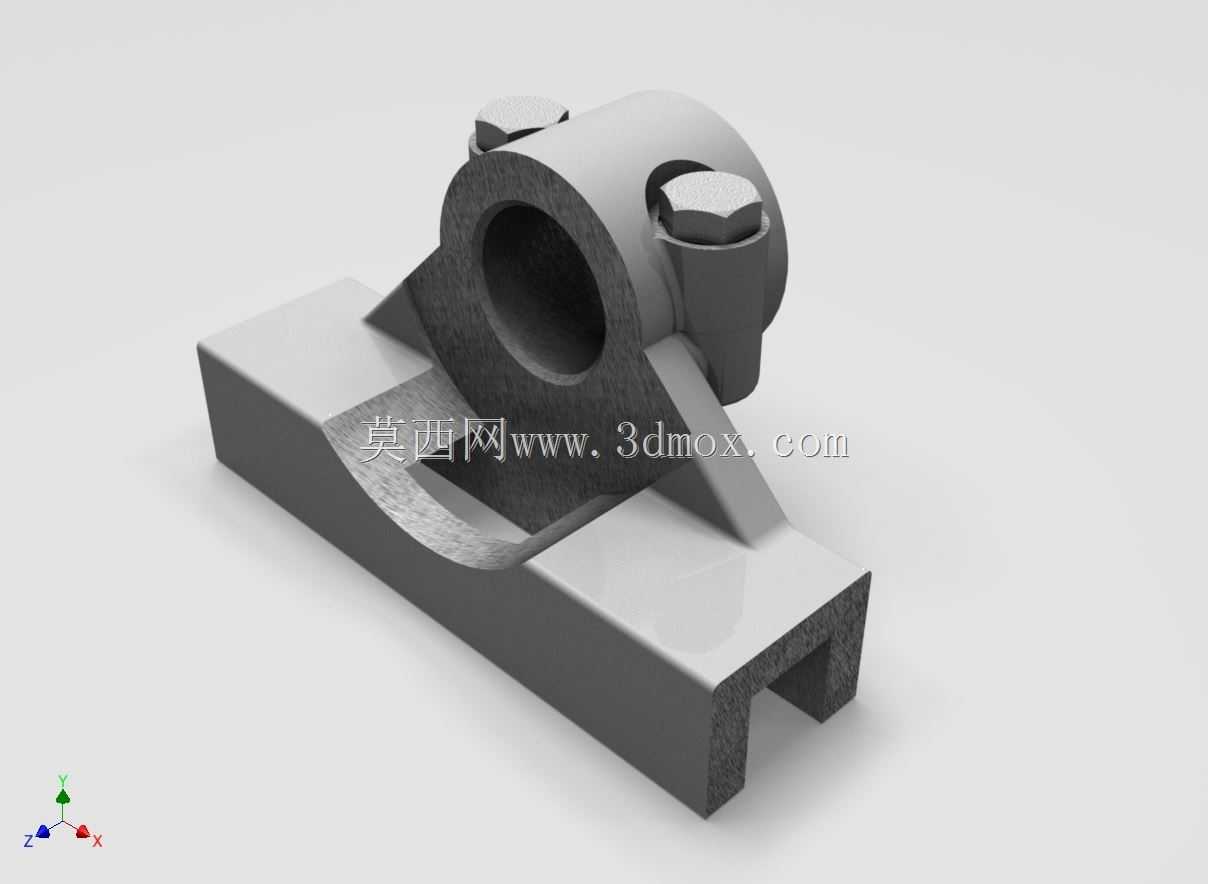

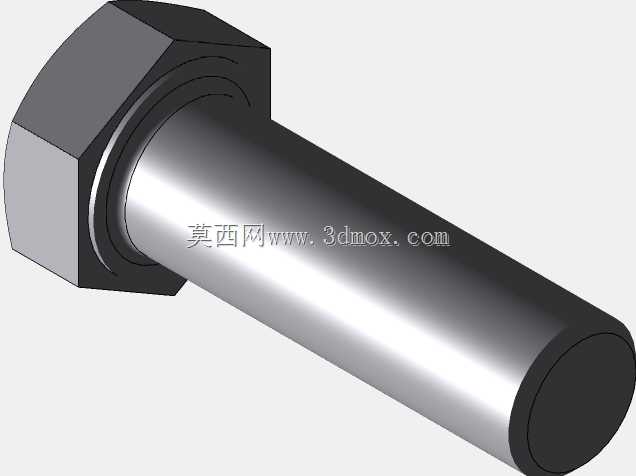

这类滑座结构常应用在中小载荷的直线往复运动工位中，比如轻工生产线的工件推送工位、小型专用设备的进给导向单元、教学实训用的机械装调平台上，承担着支撑回转部件同时沿导轨做直线滑动的核心作用，区别于普通的固定式轴承座，它自带的滑槽结构可以直接卡装在配套的矩形导轨上，不需要额外加装滑块组件，能简化整套导向机构的装配层级。从结构设计来看，上部的带螺栓压紧的轴孔是核心功能区，两个内六角螺栓用来调整轴孔的夹紧力，既可以保证穿装在孔内的光轴或者轴套被牢牢固定，不会在传动过程中出现周向转动或者轴向窜动，也能在需要调整轴件位置的时候松开螺栓快速调整，适配不同的装配公差要求。下部的滑槽采用了等截面开口结构，槽的两个内侧面做了平行度公差约束，和导轨配合的时候能保证滑动过程无卡滞，滑槽的开口宽度和导轨的宽度采用间隙配合，单边间隙控制在0.02到0.05毫米之间，既不会因为间隙过大出现滑动晃动，也不会因为间隙过小导致滑动阻力过大出现爬行现象。上部的支撑座和下部的滑座之间设置了三角形加强筋，这个结构是为了抵消轴孔承受径向载荷时产生的倾覆力矩，避免支撑座和滑座连接位置出现应力集中导致的结构变形，尤其是在承受垂直于轴孔方向的冲击载荷时，加强筋能将载荷快速分散到整个滑座的基体上，提升整体结构的刚性。在实际安装使用的时候，需要注意滑槽的安装基准面要和导轨的安装面保持平行，轴孔的中心线要和滑动方向保持垂直，不然会导致轴件上安装的传动轮或者其他执行部件出现偏载，加快磨损速度。轴孔的内径尺寸根据常用的实训和轻型设备需求设计，适配常规直径的传动轴，滑座的整体长度和宽度控制在紧凑的范围内，不会占用过多的安装空间，适合在空间受限的小型设备内部布置。这类结构在做建模的时候，要重点关注轴孔的圆柱度公差、滑槽两个侧面的平行度公差、加强筋和基体连接位置的圆角处理，避免出现应力集中的尖角，同时螺栓孔的位置要和轴孔的开槽位置对齐，保证螺栓拧紧的时候夹紧力能均匀作用在轴孔的开口位置，不会出现单边夹紧导致轴件装夹偏斜的问题。在实际工况中，这类滑架通常配合润滑脂使用，定期在滑槽和导轨的接触面上涂抹润滑脂，能降低滑动摩擦系数，延长部件的使用寿命，同时轴孔内部如果加装轴套的话，也要定期检查轴套的磨损量，当磨损量超过允许值的时候及时更换，避免出现轴件晃动影响传动精度的问题。
