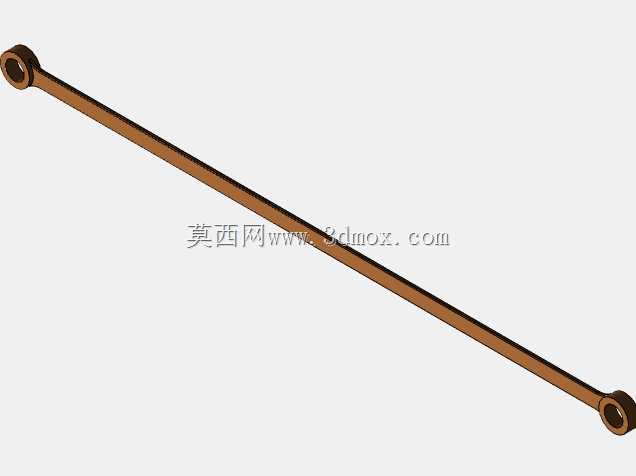

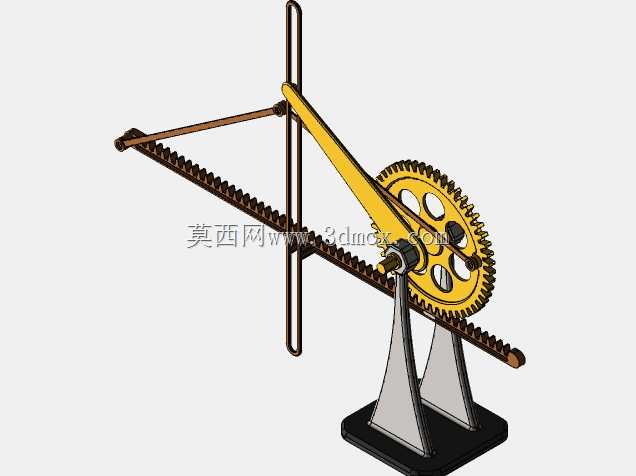

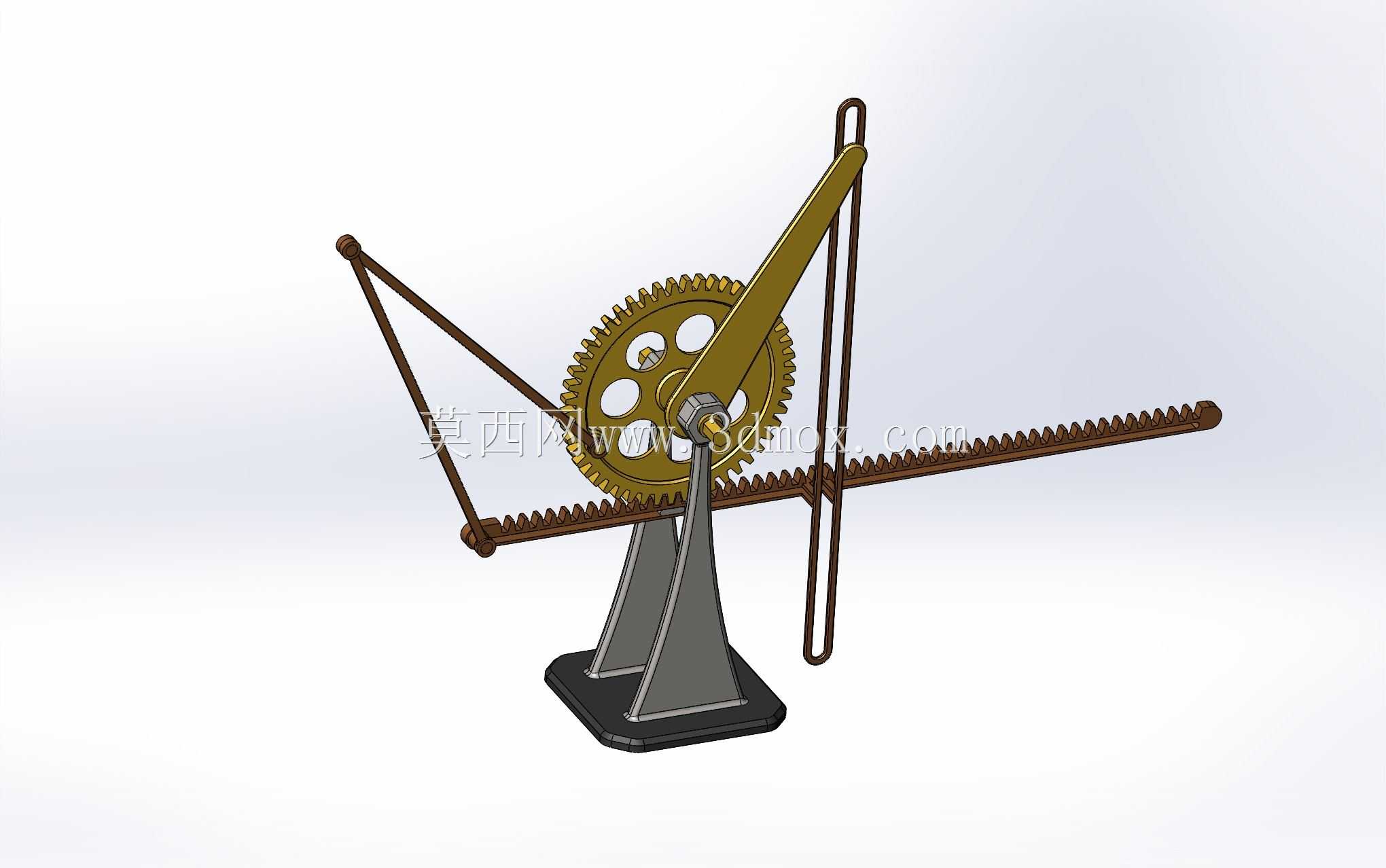

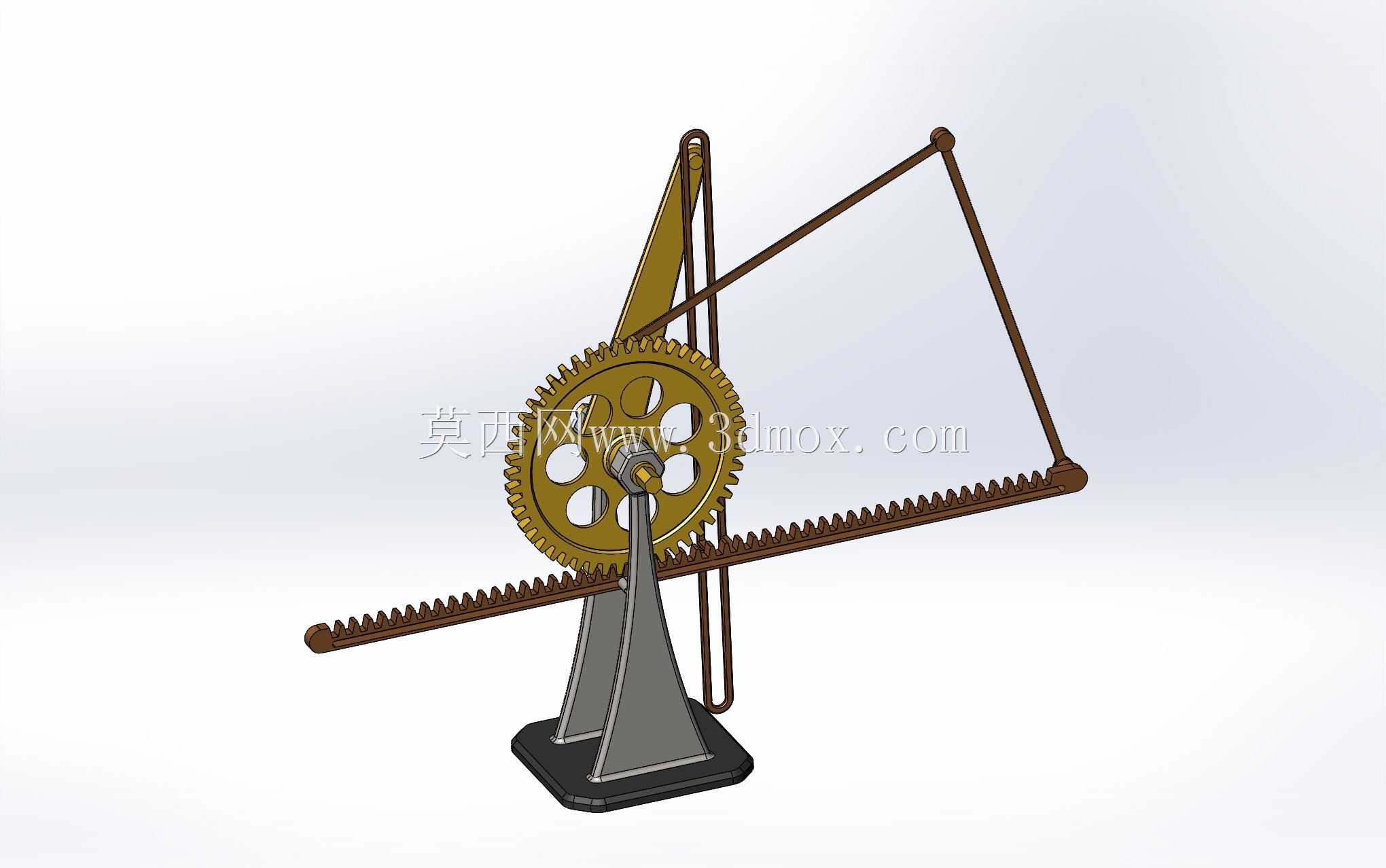

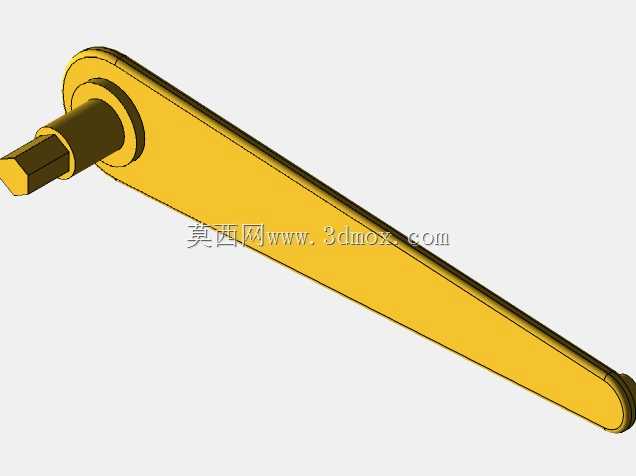

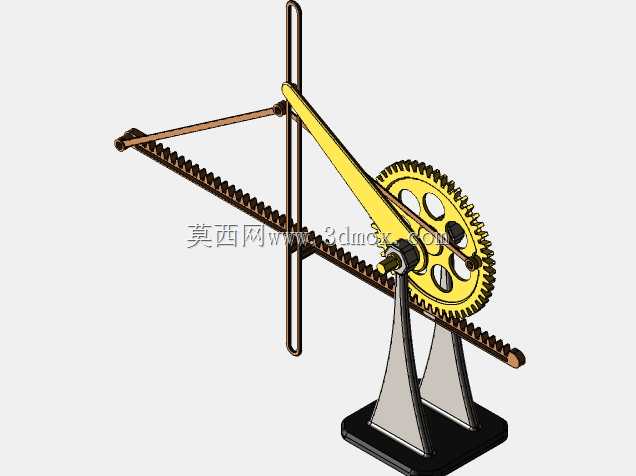

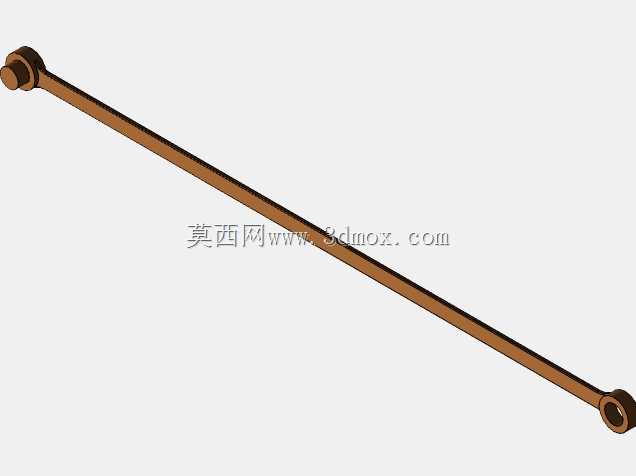

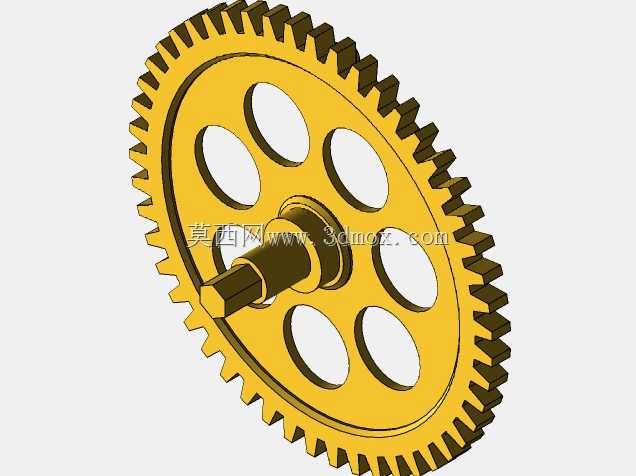

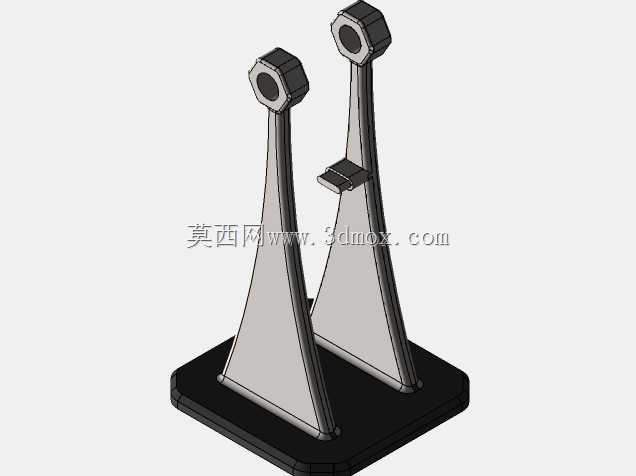

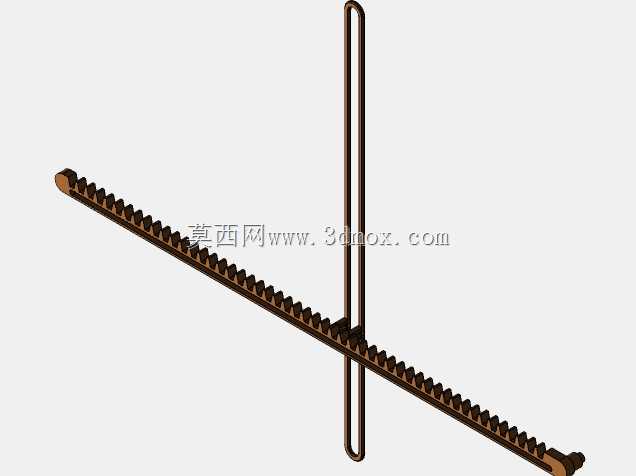

这套齿轮齿条连杆组合传动结构,常被应用在小型往复进给工位、教学演示教具以及轻载间歇传动设备中,核心作用是将摇杆的摆动输入,同时转化为齿条的直线往复输出与连杆端的轨迹运动,可满足单输入多输出端的轻载传动需求,在小型工装的送料、工位切换以及机械原理教学场景中适配性较强。从结构设计逻辑来看,整套机构以立式铸造支架作为承载基座,支架底部为方形安装平面,预留了螺栓固定孔位,可直接通过螺栓锁紧在设备工作台面或安装基板上,安装时需保证支架安装面的平面度公差不超过0.1mm,避免齿轮齿条啮合时出现偏载卡滞。齿轮部分采用直齿圆柱齿轮结构,与齿轮同轴安装的驱动摇臂作为动力输入端,摇臂长度经过传动比核算,手动驱动时仅需施加较小的摆动力即可带动整套机构运转,齿轮与齿条的啮合侧隙控制在0.05-0.1mm区间,既保证传动过程无卡滞,也能避免回程间隙过大导致的传动精度损失。齿条为长条形直齿结构,沿水平方向布置在齿轮下方的导向槽内,导向槽与支架为一体化设计,可限制齿条的竖直与横向窜动,仅保留水平方向的往复运动自由度,齿条两端预留了外接负载的安装孔位,可直接连接推块、拨叉等执行元件,适配不同的工位动作需求。连杆组件采用多杆铰接结构,一端与摇臂铰接,另一端通过铰接支座与机架连接,运动过程中可输出特定的平面运动轨迹,可同步驱动另一路辅助执行机构,实现单动力输入下的双路动作配合,省去额外的动力源配置。整套机构的外形轮廓在水平方向沿齿条轴向延伸,竖直方向以支架底部到摇臂最高位置为高度边界,安装时需预留足够的摇臂摆动空间与齿条伸出余量,避免运动过程中与周边设备部件发生干涉。各铰接位置均采用间隙配合的销轴连接,销轴端部设置卡簧限位,防止运转过程中销轴脱出,齿轮与轴之间通过平键传递扭矩,轴与支架的支撑位置设置滑动轴承衬套,降低长期运转的磨损量,提升机构的使用寿命。在实际选型应用中,可根据负载大小调整齿轮模数、齿条截面尺寸以及连杆的杆长比例,适配不同的行程与输出力需求,轻载工况下可采用工程塑料材质制作齿轮齿条降低运行噪音,重载工况则可更换为合金钢材质并做表面淬火处理,提升部件耐磨性能。
